前面
| 名称 | 表示（色） | 説明 | |
|---|---|---|---|
| POWERランプ （電源） |
緑 | 点灯 | 電源が入っているとき |
| 点滅 | 「らくらく無線スタート」で設定をしているとき | ||
| 橙 | 点灯 | ファームウェアをバージョンアップしているとき または「らくらく無線スタート」の設定が完了したとき |
|
| 点滅 | 「らくらく無線スタート」で設定をしているとき | ||
| 赤 | 点滅 | 初期化準備状態のとき | |
| 点灯 | 「らくらく無線スタート」の設定が失敗したとき | ||
| PPPランプ （通信状態表示） |
緑 | 点灯 | PPPoE接続でPPPリンクが確立しているとき |
| 遅い 点滅 |
PPPの認証が失敗したとき(約1秒間隔) | ||
| 速い 点滅 |
PPP接続で相手先から応答がないとき | ||
| 橙 | 点滅 | 「つなぐだけネットスタート」動作中のとき | |
| 赤 | 点滅 | 「つなぐだけネットスタート」に失敗したとき | |
| 緑 赤 |
点滅 | ||
| − | 消灯 | PPP未接続のとき | |
| DATAランプ （通信状態表示） |
緑 | 点滅 | PCポートに接続された機器が本機器と送受信をしているとき または、無線で接続された機器がWAN側とデータ送受信をしているとき |
| AIRランプ （無線通信状態表示） |
緑 | 点灯 | 無線動作モードがIEEE802.11g+bモードに 設定されているとき |
| 点滅 | IEEE802.11g+bモードでデータを送受信中 | ||
| 橙 | 点灯 | 無線動作モードがIEEE802.11aモードに 設定されているとき |
|
| 点滅 | IEEE802.11aモードでデータを送受信中 | ||
| 赤 | 点滅 | IEEE802.11aモードで52,58,60,64ch（W53）を設定した場合、 または設定されている状態で電源を入れた場合に干渉する 電波（レーダー波）がないか検出しているとき |
|

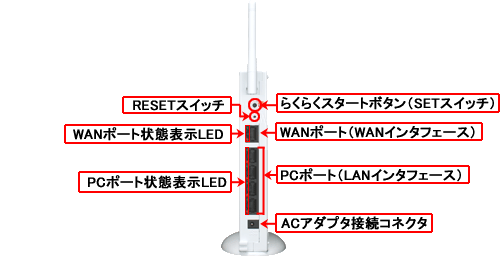

背面
| 名称 | 表示 | 説明 | |
|---|---|---|---|
| らくらくスタートボタン （SETスイッチ） |
SET | 「らくらく無線スタート」で設定するときに使用します。 | |
| RESETスイッチ | RESET | 初期化するときに使用します。 | |
| WANポート （WANインタフェース） |
WAN | 回線終端装置／VDSLモデムとの接続に使用します。 | |
| PCポート （LANインタフェース） |
PC1〜PC4 | パソコンまたはゲーム機などとの接続に使用します。 | |
| WANポート 状態表示LED |
緑 | 点灯 | 回線終端装置／VDSLモデムが接続され、 100Mbpsでリンクが確立しているとき |
| 点滅 | 回線終端装置／VDSLモデムと100Mbpsでデータ送受信中 | ||
| 赤 | 点灯 | 回線終端装置／VDSLモデムが接続され、 10Mbpsでリンクが確立しているとき |
|
| 点滅 | 回線終端装置／VDSLモデムと10Mbpsでデータ送受信中 | ||
| PCポート 状態表示LED |
緑 | 点灯 | パソコンまたはゲーム機などが接続され、 100Mbpsでリンクが確立中しているとき |
| 点滅 | パソコンまたはゲーム機などと100Mbpsでデータ送受信中 | ||
| 赤 | 点灯 | パソコンまたはゲーム機などが接続され、 10Mbpsでリンクが確立してるとき |
|
| 点滅 | パソコンまたはゲーム機などと10Mbpsでデータ送受信中 | ||
| ACアダプタ 接続コネクタ |
DC IN | WR6650S（eo）用ACアダプタを接続します。 | |
