Windows(R) XP のパソコンにUPnPの設定をする
■準備
Windows(R) XPまたはWindows(R) XP Service Pack1の場合、設定の前に Windows(R) Update より修正ファイルをインストールする必要があります。
1. [スタート]-[マイコンピュータ]をクリックし、Windows(R) XP を インストールしたドライブの[Windows]から[system32]をクリックする
2. [rtcdll.dll]の更新日時が、「2002/02/10以降」になっていれば更新済みです。
ファイルが古い場合は[スタート]-[すべてのプログラム]-[Windows Update]を 選択し、[インストールする更新の選択]をクリックし、一覧から [Windowsメッセンジャのオーディオに関連するアップデート]を インストールしてください。
3. [OK]をクリックする
[システム]タブの下の方に「DirectX バージョン :DirectX *.*」と表示されます。

■設定
1. [スタート]-[コントロールパネル]をクリックする
2. [ネットワークとインターネット接続]アイコンをクリックする
コントロールパネルは、[カテゴリ表示]にしてください。

画面例

3. [ネットワーク接続]アイコンをクリックする

画面例

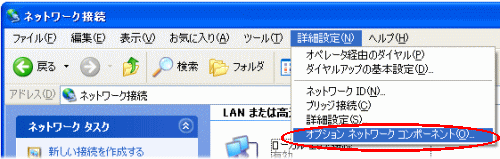

4. メニューの[詳細設定]をクリックし、 [オプションネットワークコンポーネント]をクリックする

画面例

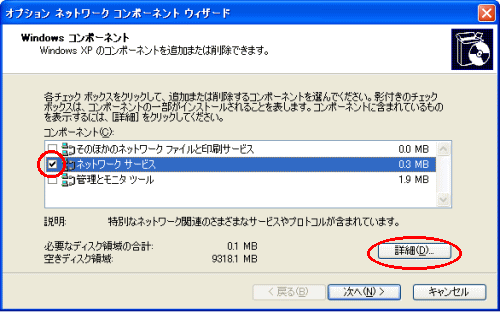

5. ネットワークサービスにチェックを入れ、[詳細]をクリックする

画面例

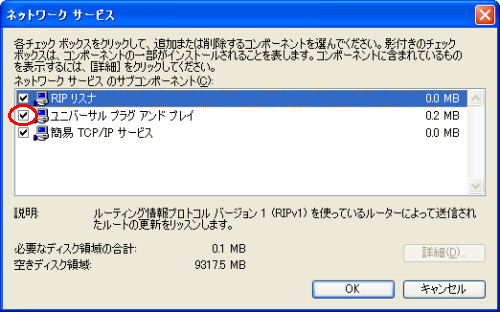

6. [ユニバーサルプラグアンドプレイ]にチェックを入れる

画面例

7. [OK]をクリックする
8. [次へ]をクリックする

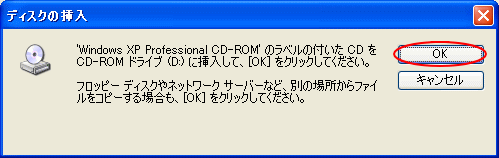

9. 次の画面が表示された場合は、画面の指示に従って[OK]をクリックする

画面例
以上でパソコンのUPnP機能は動作します。
本商品のUPnP機能は、初期値で「使用する」になってます。
あとは通常の接続の方法によりインターネット接続し、Windows(R) Messenger 5.0 もしくは
MSN Messenger 6.1および MSN Messenger 6.2 をご利用ください。
本商品のUPnP機能が正常に動作すると、 下記のアイコンが表示されます。

[マイネットワーク]画面に[Aterm Series]アイコンが表示されます。
[Aterm Series]アイコンをダブルクリックすると、「クイック設定Web」 の画面を開いて設定できます。
[マイネットワーク]画面は、[スタート]-[マイコンピュータ]- [マイネットワーク]をクリックすると表示されます。

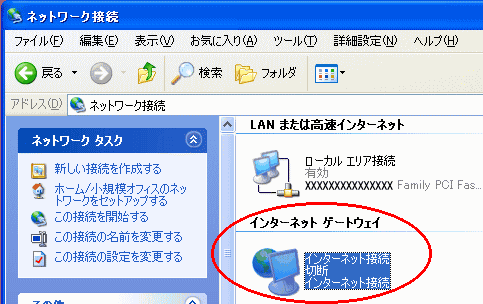

[ネットワーク接続]画面に[インターネットゲートウェイ]アイコンが 表示されます。
表示された[インターネットゲートウェイ]アイコンを右クリックし、 [状態]をクリックすると、 WAN側の接続状態を確認できます。
[ネットワーク接続]画面は、[スタート]-[コントロールパネル]- [ネットワーク接続]をクリックすると表示されます。
クイック設定Webの「基本設定」−「基本設定」で「接続モード」を「要求時接続」に設定していて、本商品に接続した端末が1台のみの場合は、[インターネットゲートウェイ]アイコンを右クリックし、[接続]または[切断]をクリックすると、WAN側への接続/切断ができます。

[インターネットゲートウェイ]アイコンの回線状態は、WAN側の回線状態を 表しています。
各パソコンの接続状態を表しているものではありません。
1台目のパソコンがインターネットに接続していれば2台目のパソコンは、 WAN側へ接続していなくても、
「接続中」と表示されます。

<こんなときは>
−[マイネットワーク]画面の[Aterm Series]アイコンが表示されない
  (本商品を検出できない)場合−
  • ケーブルの抜き差し、パソコンのIPアドレスの更新、本商品の設定後の再起動、 バージョンアップ、電源OFF/ONのあと、本商品を検出する際に時間がかかる場合が あります。(30秒程度)
    しばらく待ってみても本商品が検出されない場合は、パソコンを 再起動してください。

  • 一度UPnPで他の本商品や他のUPnP対応ルータに接続したパソコンを 他の本商品に接続しても検出されないことがあります。
    この場合はパソコンを再起動してください。

−UPnP機能を停止したい場合−
  • パソコンと本商品のUPnP機能の設定を解除します。

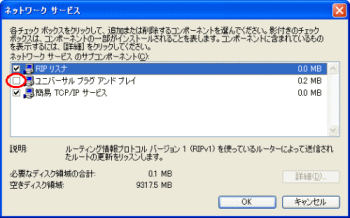

    パソコンの設定 上記のUPnP機能の設定手順6の画面で [ユニバーサルプラグアンドプレイ]のチェックを外します。

    画面例
    本商品の設定 「クイック設定Web」の「詳細設定」- 「高度な設定」-[NAT/UPnP設定]で、「UPnP機能」の「使用する」の チェックを外します。
