無線LAN端末(子機)間で直接アドホック通信を行うための設定方法について説明します。 |
・サテライトマネージャで設定/無線の通信状態を確認する
・Windows(R) XPの[ワイヤレスネットワークの接続]で設定/無線の通信状態を確認する
(Windows(R) XPでWL11CA/WL11U/WL54AC(*)を使用する場合) |
(*)Windows(R) XPの[ワイヤレスネットワークの接続]を使用する設定にしている場合のWL54AC |
|
<お知らせ>
- Windows(R) XPでWL11CA/WL11U/WL54AC(*)を使用する場合、サテライトマネージャは、
ご使用できません。
Windows(R) XPの[ワイヤレスネットワークの接続]で設定します。
(*)Windows(R) XPの[ワイヤレスネットワークの接続]を使用に設定している場合のWL54AC
|
|
■サテライトマネージャで設定/無線の通信状態を確認する |
[サテライトマネージャで設定] |
1. |
タスクトレイにある[サテライトマネージャ]を右クリックする |
2. |
メニューの[設定]をクリックする |
|
|
|
|
3. |

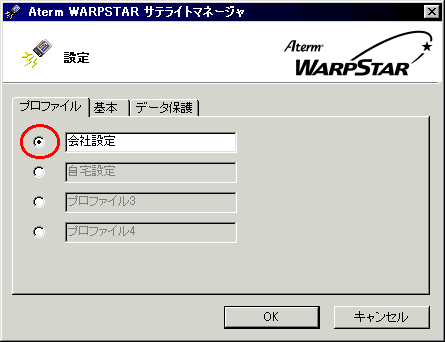

使用するプロファイルを選択する |
|
|
|
|
4. |

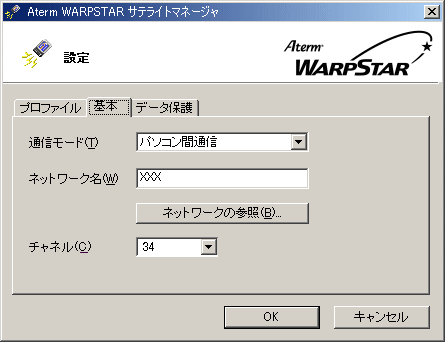

[基本]タブをクリックし、[通信モード]のプルダウンボタンをクリックして、[パソコン間通信]を選択する |
|
(画面は、WL54ACでサテライトマネージャを使用した場合の一例です
WL11CA/WL11C/WL11Uの場合、チャネル数などの表示が若干変わります。) |
|
|
5. |
[ネットワーク名]を入力する
ネットワーク名は、パソコン間通信するパソコンと同じ名前を入力してください。
ネットワーク名は、半角英数字で入力してください。 |
6. |
[チャネル]のプルダウンボタンをクリックし、使用する無線チャネルを選択する
[チャネル]は、電波干渉がある場合に変更してください。 |
7. |
通信間のデータを暗号化する場合は、
[データ保護]タブをクリックし、暗号化の設定をする |
8. |
[OK]をクリックする |
9. |
パソコン間通信をするすべてのパソコンで、手順 1〜 8 を行う |
|
|
[無線の通信状態を確認する] |
1. |
パソコン間通信するパソコンを起動させる |
2. |
タスクトレイにある[サテライトマネージャ]を右クリックする |
3. |

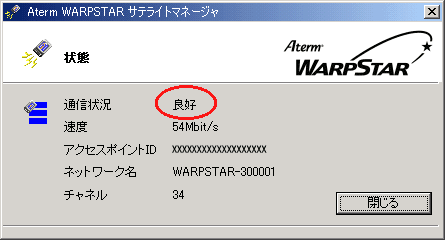

メニューの[状態]をクリックする
無線の通信状況が「良好」になることを確認してください。「良好」にならない場合には、「良好」と表示される位置までパソコンを移動させてください。
アクセスポイント名(WL54ACの場合は、アクセスポイントID)
には、相手パソコンのコンピュータ名が表示されます。
|
|
(画面は、WL54ACでサテライトマネージャを使用した場合の一例です
WL11CA/WL11C/WL11Uの場合、チャネル数などの表示が若干変わります。) |
4. |
[閉じる]をクリックする |
|
|
<お願い>
- [パソコン間通信]モードのパソコンの[ネットワーク名]を近くの無線LANアクセスポイント(親機)と同じネットワーク名に設定すると、無線LANアクセスポイント(親機)との通信が優先されてしまい、パソコン間通信が正しくできない場合があります。
- 同じエリア内にある他の無線LANアクセスポイント(親機)とは異なる[ネットワーク名]を設定してください。
- [パソコン間通信]のパソコン間の近くに無線LANアクセスポイント(親機)が同チャネルで設定されていると、無線LANアクセスポイント(親機)との通信が優先されてしまい、パソコン間通信が正しくできない場合があります。その場合、同じエリア内にある無線LANアクセスポイント(親機)に異なる[チャネル]を設定してください。
- TCP/IP を使ってパソコン間通信を行うときに、DHCPサーバが存在しないため、IPアドレスが正しく設定されずに通信できないことがあります。このような場合は、次の手順で
IPアドレスを固定に設定してください。
(1) |
[コントロールパネル]- [ネットワーク]を開く |
(2) |
[現在のネットワークコンポーネント]欄で
「TCP/IP →NEC Aterm WL54AC(PA- WL54AC)Wireless Network Module」(WL54ACの場合)
「TCP/IP →Aterm WL11C(PC- WL11C )」(WL11CAの場合)
「TCP/IP →Aterm WL11U(PC- WL11U )」(WL11Uの場合)
の[プロパティ]を開く
|
(3) |
IPアドレスを固定に設定する
例)”192.168.0.50”と”192.168.0.51”などアドホックモードで使用する
パソコンどうしで同じIPアドレスにならないように設定します。
|
|
|
<お知らせ>
- [パソコン間通信]モードで通信しているパソコン間で、ファイルやプリンタを共有することができます。設定手順は、「ファイルとプリンタの共有(Windows(R)」を参照してください。
|
|
↑ページのトップへ |
|
■Windows(R) XPの[ワイヤレスネットワークの接続]で設定/無線の通信状態を
確認する |
[Windows(R) XPの[ワイヤレスネットワークの接続]で設定] |
1. |
パソコン画面右下の通知領域の[ワイヤレスネットワーク接続]アイコンをクリックする
Windows(R) XP のワイヤレスネットワーク接続の設定を行います。 |
|
(以降画面に表示されているネットワーク名は一例です。) |
2. |
[詳細設定]をクリックする |
3. |
「ワイヤレスネットワーク」タブをクリックし、利用できるネットワークに、通信するネットワーク名が表示されている場合は、[構成]をクリックする通信するネットワーク名が表示されていない場合は、[追加]をクリックする |
|
|
|
|
4. |

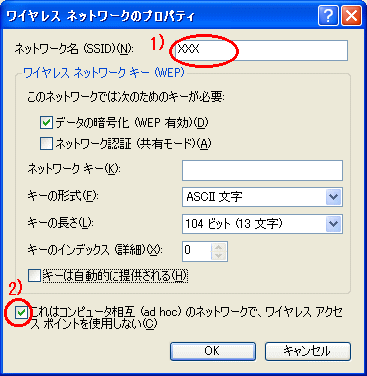

ワイヤレスネットワーク接続の設定をする |
|
1) |
ネットワーク名(SSID)を設定していない場合は、入力する
パソコン間通信するパソコンと同じ名前を入力してください。 |
2) |
「これはコンピュータ相互(ad hoc)のネットワークでワイヤレスアクセスポイントを使用しない」にチェックする |
|
|
|
|
3) |
通信間のデータを暗号化する場合は、暗号化の設定をする
暗号化を行わない場合は、手順 4)に進む
暗号化を設定する場合は、パソコン間通信するパソコンすべてに暗号化の設定をしてください。
|
|
(1) |
「データの暗号化」にチェックする |
(2) |
「キーは自動的に提供される」のチェックをはずす |
(3) |
「ネットワークキー」は、パソコン間通信するパソコンすべてに同じ暗号化キー(サテライトマネージャの「キー」と同じ設定値)を入力してください。
「キーの形式」は、ASCII文字または16進数を選択します。ASCII文字は
0〜9、a〜z、A〜Zで構成されている文字列を指定できます。16進は
0〜9、a〜f、A〜Fで構成されている文字列を指定できます。
パソコン間通信する相手のパソコンが、サテライトマネージャで設定した場合は「キー形式」を下記のように選択してください。
サテライトマネージャの「指定方法」を英数字と設定した場合は、ASCII文字を選択
サテライトマネージャの「指定方法」を16進数と設定した場合は、16進数を選択
「キーの長さ」は、40bit、104bitのどちらかを選択します。
パソコン間通信する相手のパソコンが、サテライトマネージャで設定した場合は「キー長さ」を下記のように選択してください。
サテライトマネージャの「暗号強度」を 64bitと設定した場合は
40bitを選択
サテライトマネージャの「暗号強度」を 128bitと設定した場合は104bitを選択
WL54ACを使用する場合は、ワイヤレスネットワーク接続は、サテライトマネージャの「暗号強度」の
152bitに対応していません。パソコン間通信する相手がWL54ACを接続したパソコンで、サテライトマネージャの「暗号強度」を
152bitに設定している場合には、どちらかの方法で設定し直してください。
・パソコン間通信する相手のパソコンでサテライトマネージャの「暗号強度」を 64bitまたは
128bitに変更する。
・こちら側のパソコンで
サテライトマネージャを使えるように設定し、152bitに設定する。 |
|
(注) |
WL54ACと、WL11CA/WL11C/WL11Uは、暗号化を同じに設定をしても、無線の通信方式が異なるため、通信することはできません。
WL54ACはWL54ACどうしまたは、WL11CA/WL11C/WL11UはWL11CA/WL11C/WL11Uどうしでしか通信できません。
|
|
|
|
|
4) |

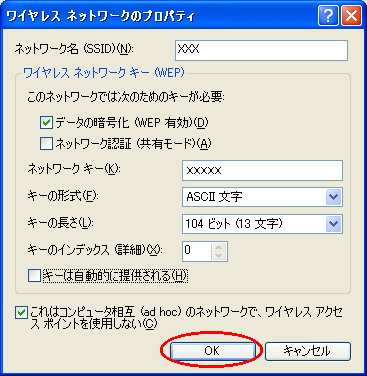

[OK]をクリックする |
|
|
|
|
|
<お知らせ>
- サテライトマネージャでの暗号化の設定方法については、
→こちら を参照してください。
|
|
[無線の通信状態を確認する] |
1. |
パソコン間通信するパソコンをそれぞれ起動させる |
2. |
パソコン画面右下の通知領域の[ワイヤレスネットワーク接続]アイコンを右クリックし「利用できるワイヤレスネットワークの表示」をクリックする |
3. |

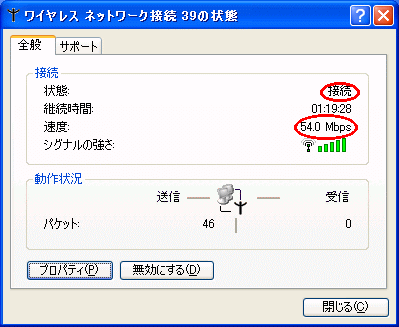

無線設定が正しく行われていることを確認する
・状態は「接続」になっていること
・速度は「54Mbps」で表示されていること |
|
|
|
|
<お願い>
- [パソコン間通信]モードのパソコンの[ネットワーク名]を近くの無線LANアクセスポイント(親機)と同じネットワーク名に設定すると、無線LANアクセスポイント(親機)との通信が優先されてしまい、パソコン間通信が正しくできない場合があります。
同じエリア内にある他の無線LANアクセスポイント(親機)とは異なる[ネットワーク名]を設定してください。
- パソコン間通信]のパソコン間の近くに無線LANアクセスポイント(親機)が同チャネルで設定されていると、無線LANアクセスポイント(親機)との通信が優先されてしまい、パソコン間通信が正しくできない場合があります。その場合、同じエリア内にある無線LANアクセスポイント(親機)に異なる[チャネル]を設定してください。
- TCP/IP を使ってパソコン間通信を行うときに、DHCPサーバが存在しないため、IPアドレスが正しく設定されずに通信できないことがあります。このような場合は、次の手順で
IPアドレスを固定に設定してください。
(1) |
[コントロールパネル]- [ネットワーク接続]を開く
[ネットワーク接続]アイコン[ネットワーク接続]がない場合、
ネットワークとインターネット接続]−[ネットワーク接続]をクリックしてください。
|
(2) |
[ワイヤレス ネットワーク接続]を右クリックする |
(3) |
[プロパティ]をクリックする |
(4) |
[現在のネットワークコンポーネント]欄で
「TCP/IP →NEC AtermWL54AC(PA-WL/54AC)Wireless Network Module」(WL54ACの場合)
「TCP/IP →Aterm WL11C(PC- WL11C )」(WL11CAの場合)
「TCP/IP →Aterm WL11U(PC-WL11U )」(WL11Uの場合)
の[プロパティ]を開く |
(5) |
IPアドレスを固定に設定する
例)”192.168.0.50”と”192.168.0.51”などアドホックモードで使用する
パソコンどうしで同じIPアドレスにならないように設定します。
|
|
|
<お知らせ>
- [パソコン間通信]モードで通信しているパソコン間で、ファイルやプリンタを共有することができます。設定手順は、
「ファイルとプリンタの共有(Windows(R)」を参照してください。
|
