Windows(R) XPの[ワイヤレスネットワーク接続]での暗号化設定

●暗号化設定を使用してネットワークに接続する
●暗号化設定を使用しないでネットワーク接続をする
●通信状態を確認する

■暗号化設定を使用してネットワークに接続する

<注意事項>

「WPA-PSK(TKIP)モード」および「WPA-PSK(AES)モード」を、ご利用になる場合はサテライトマネージャをご使用ください。
(現在、Windows(R) XPのワイヤレスネットワーク設定からのご利用はサポート外とさせていただきます。)
「WPA-PSK(TKIP)モード」および「WPA-PSK(AES)モード」は、アドホックモードではご利用になれません。

Windows(R) XPの[ワイヤレスネットワーク接続]アイコンを使って、暗号化の設定をします。

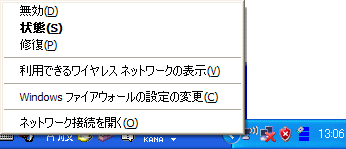

Windows(R) XPの通知領域にある[ワイヤレスネットワーク接続]アイコンを右クリックし、「利用できるワイヤレスネットワークの表示」をクリックします。

【本商品に接続する場合】

・	工場出荷時の無線LANアクセスポイント(親機)のネットワーク名は、本体底面に記載されています。
・	[ワイヤレスネットワークの選択]に接続するネットワーク名(SSID)が表示されていないときは、無線LANアクセスポイント(親機)の電源を切る→再度電源を投入するを行い、手順2からやり直してください。

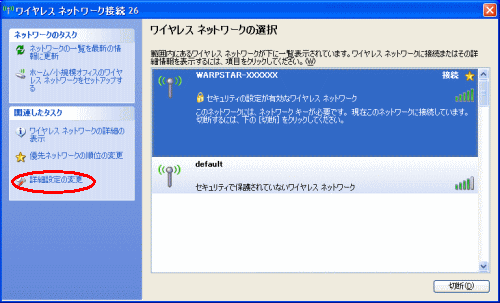

接続する無線LANアクセスポイント(親機)のネットワーク名(SSID)を選択し、［接続］をクリックします。
暗号化の設定が完了している場合は、＜すでに暗号化が設定されている場合＞に進みます。
設定を変更する場合は、［詳細設定の変更］をクリックしてください。

（画面の表示ネットワーク名は一例です。以降の画面も同様です）

[詳細設定の変更]をクリックします。

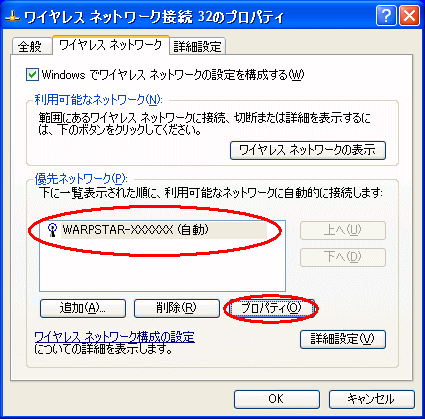

［ワイヤレスネットワーク］タブを選択し、［優先ネットワーク］内から、接続する無線LANアクセスポイント（親機）のネットワーク名(SSID)を選択し、［プロパティ］をクリックします。

・	接続する無線LANアクセスポイント(親機)が[優先ネットワーク]に表示されていない場合は[追加]をクリックし、接続する無線LANアクセスポイントのネットワーク名を設定後、手順3へ進みます。

暗号化の設定を行います。
暗号化にWEPを設定する場合は こちら

<暗号化をWPA-PSKで設定する場合>

<すでに暗号化が設定されている場合>

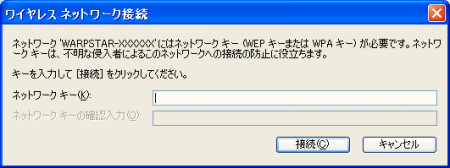

・	すでに接続する無線LANアクセスポイント(親機)に暗号化が設定されている場合は、[ネットワークキー]に暗号化キーを入力し、[接続]をクリックします。
※	ネットワークキーは無線LANアクセスポイント(親機)の[クイック設定Web]-[無線LAN設定]-[暗号化]の「WPA暗号化キー(PSK)」で確認できます。

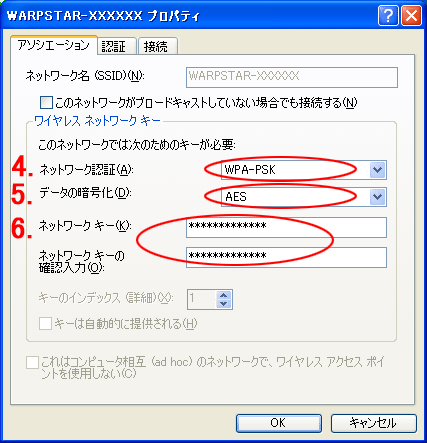

「WPA-PSK]を選択します。

「データの暗号化」から「AES」または「TKIP」を選択します。

「ネットワークキー」を入力し、同じものを[ネットワークキーの確認入力]に再入力します。
「ネットワークキー」は、通信するパソコンすべてに同じ暗号化キー(接続する無線LANアクセスポイント(親機)または無線LAN端末(子機)の「暗号化キー」と同じ設定値)を入力してください。

ネットワークキーには、8～63桁の英数記号、または64桁の16進数を指定できます。

※	ネットワークキーに使用できる文字は以下の通りです。・8～63桁の場合：英数記号(0～9、a～z、A～Z、下表の記号)


	※「」(バックスラッシュ)はパソコンによっては、「」と表示されます

・64桁の場合：16進数(0～9、a～f、A～F)

[OK]をクリックします。

<暗号化をWEPで設定する場合>

<すでに暗号化が設定されている場合>

・	すでに接続する無線LANアクセスポイント(親機)に暗号化が設定されている場合は、[ネットワークキー]に暗号化キーを入力し、[接続]をクリックします。
※	ネットワークキーは無線LANアクセスポイント(親機)の[クイック設定Web]-[無線LAN設定]-[暗号化]の「暗号化キー(WEPキー)1～4番」のご利用の番号で確認できます。

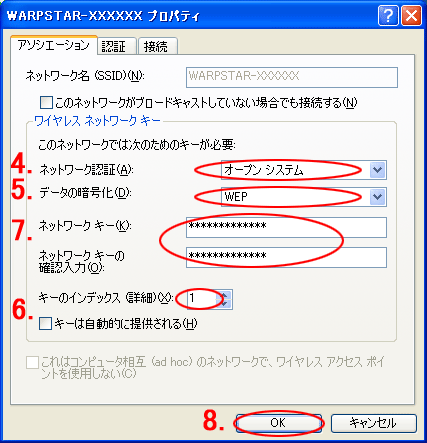

「オープンシステム」を選択します。

「WEP」を選択します。

「キーは自動的に提供される」のチェックを外し、接続するネットワークの設定に合わせてキーのインデックス番号を選択します。

「ネットワークキー」を入力し、同じものを[ネットワークキーの確認入力]に再入力します。
「ネットワークキー」は、通信するパソコンすべてに同じ暗号化キー(接続する無線LANアクセスポイント(親機)または無線LAN端末(子機)の「暗号化キー」と同じ設定値)を入力してください。

ASCII文字/16進数の別は入力された文字列の長さを元に自動識別されます。

・ASCII文字の場合		英数字
5文字		無線LANアクセスポイント(親機)に64bitWEPを設定してる場合のみ可
13文字		無線LANアクセスポイント(親機)に128bitWEPを設定してる場合のみ可 (13文字はWL54SC/WL54AG のみ可)
16文字		無線LANアクセスポイント(親機)に152bitWEPを設定してる場合のみ可
・16進数の場合		0～9,A～F
10文字		無線LANアクセスポイント(親機)に64bitWEPを設定してる場合のみ可
26文字		無線LANアクセスポイント(親機)に128bitWEPを設定してる場合のみ可 (26文字はWL54SC/WL54AG のみ可)
32文字		無線LANアクセスポイント(親機)に152bitWEPを設定してる場合のみ可

「キーのインデックス」1～4番は、本商品の「使用する暗号化キー」1～4番に相当します。

[OK]をクリックします。

↑ページのトップへ

■暗号化設定を使用しないでネットワーク接続する

無線LANアクセスポイント(親機)または無線LAN端末(子機)どうし(パソコン間通信の場合)の接続(通信を確立)をします。
また、無線の設定が正しく行われていることを確認します。

[ワイヤレスネットワーク接続]アイコンを右クリックし、「利用できるネットワークの表示」をクリックします。

接続するネットワーク名を選択し、[接続]をクリックします。

【本商品に接続する場合】

・	工場出荷時の無線LANアクセスポイント(親機)のネットワーク名(SSID)は、本体底面に記載されています。
・	[ワイヤレスネットワークの選択]に接続するネットワーク名(SSID)が表示されていないときは、無線LANアクセスポイント(親機)の電源を切る→再度電源を投入するを行い、手順1からやり直してください。

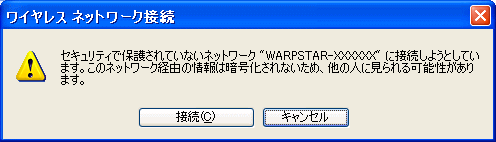

次の画面が表示された場合は、[接続]をクリックします。

↑ページのトップへ

■通信状態を確認する

画面右下のタスクトレイに表示されているワイヤレスネットワーク接続アイコンを右クリックし、「状態」をクリックします。

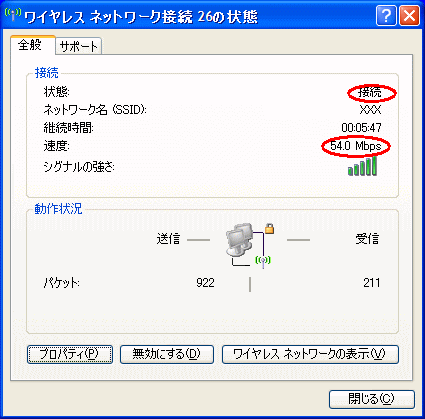

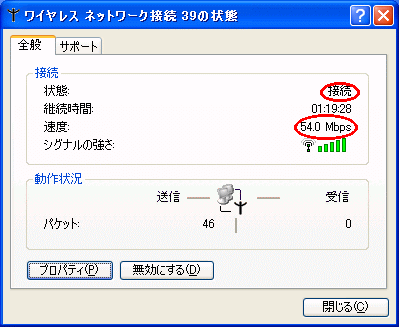

無線設定が正しく行われていることを確認します。

・	状態は「接続」になっていること
・	速度が表示されていること
※	表示される速度は、ご利用の環境により異なります。

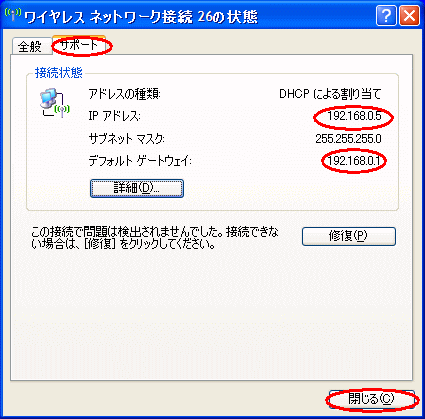

「サポート」タブをクリックし、IPアドレスとデフォルトゲートウェイが正しく「192.168.0.xxx」になっていることを確認したら、「閉じる」をクリックします。
