| 1. |
パソコンなどを起動する |
| 2. |
WWWブラウザを起動し、本商品のIPアドレスを入力し、設定画面のページを開く
(工場出荷時は192.168.0.240です。)
例)http://192.168.0.240/
| ※ |
WL300NE-AGのIPアドレスを変更した場合は、そのIPアドレスを入力してください。
IPアドレスなどの確認は、WL300NE-AGの「クイック設定Web」の使い方の「詳細設定」を参照してください。 |
|
|
|
| 3. |
管理者パスワードの初期設定を行う
画面に従ってパスワードを設定してください。
一度設定すると、次回からは、この画面は出なくなります。
| ※ |
管理者パスワードは、WL300NE-AGを設定する場合に必要となりますので、控えておいてください。
忘れた場合は設定画面を開くことができず、初期化してすべての設定を最初からやり直しになります。 |
|
|
 |
|
|
| 4. |
[設定]をクリックする |
| 5. |

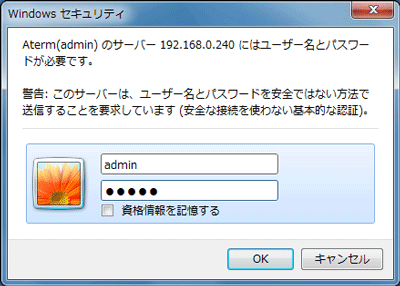

ユーザー名とパスワードを入力する
ユーザー名には「admin」と入力し、パスワードには手順3で入力した管理者パスワードを入力し、
[OK]をクリックしてください。
(ユーザー名は、すべて半角小文字で入力してください。) |
|
 |
| |
|
| 6. |
設定画面が表示される
|
| 7. |
[基本設定]の  から[基本設定]を選択する |
|
 |
| |
|
| 8. |
[ネットワーク名(SSID)］無線ネットワーク内で使用するネットワーク名(SSID)を入力する
使用する無線LANアクセスポイント(親機)のネットワーク名(SSID)を確認しておいてください。
（無線LANアクセスポイント(親機)の場合、ネットワーク名(SSID)の初期値は無線LANアクセスポイント（親機）に貼付のラベルに記載されています。） |
| |
 |
|
|
| ※ |
[アクセスポイント検索]をクリックして[アクセスポイント検索]画面を表示してネットワーク名（SSID)を選択することもできます。
| 1) |
[アクセスポイント検索]画面で接続するネットワーク名（SSID)をクリックする |
| 2) |
[選択]をクリックする |
 |
| |
|
| 9. |
無線LANアクセスポイント（親機）の暗号化設定に合わせて暗号化の設定を行う |
|
 |
|
| ・ |
無線LANアクセスポイント（親機）に暗号化の設定をしているときは、以下の手順で設定を
行ってください。 |
| ・ |
無線LANアクセスポイント（親機）に暗号化の設定を行っていない場合は、［暗号化モード］で［暗号化無効］を選択し、手順10に進みます。 |
|
|
 |
暗号化モードでTKIPまたはAESを使用する場合 |
| (1) |
[暗号化モード］で「TKIP」または「AES」を選択します。
| ※ |
「WPA-PSK(TKIP)」、「WPA2-PSK(TKIP)」を選択した場合、IEEE802.11n通信はご利用になれません。 |
- WPA/WPA2-PSK(TKIP)
- WPA/WPA2-PSK(AES)
- WPA2-PSK(TKIP)
- WPA2-PSK(AES)
- WPA-PSK(TKIP)
- WPA-PSK(AES)
|
| (2) |
[指定方法]を選択します。 |
| (3) |
暗号化キーを入力します。 |
|
| ※ |
暗号化キーに使用できる文字は以下の通りです。
・8〜63桁の場合：英数記号（0〜9、a〜z、A〜Z、下表の記号） |
|
| ※ |
「 」(クエスチョンマーク)は無線LANアクセスポイント（親機）によっては、使用できない場合があります。 |
| ※ |
「 」(バックスラッシュ)はパソコンによっては、「 」と表示されます。 |
|
|
・64桁の場合：16進数(0〜9、a〜f、A〜F) |
|
|
|
|
暗号化モードでWEPを使用する場合 |
| (1) |
[暗号化モード］で[WEP]を選択します。
| ※ |
IEEE802.11n通信はご利用になれません。 |
|
| (2) |
暗号強度を[64bit[弱い]]［128bit[普通]］[152bit[強い]]から選択します。
暗号強度を変更すると、暗号化キーの入力がクリアされます。 |
| (3) |
[指定方法]で［英数記号］または［16 進］で選択する
| ※ |
英数記号の場合、0〜9、a〜z、A〜Zと下記の記号で構成されている文字列を指定できます。 |
| ・ |
「」（クエスチョンマーク）は、無線LAN アクセスポイント（親機）によっては使用できない場合があります。 |
| ・ |
「」(バックスラッシュ)はパソコンによっては、「」と表示されます。 |
| ※ |
16進数の場合は、0〜9、a〜f、A〜Fで構成されている文字列を指定できます。 |
| ※ |
指定した暗号強度によりそれぞれの入力桁数は異なります。
|
64bit[弱い] |
128bit[普通］ |
152bit[強い] |
| 英数記号 |
5桁 |
13桁 |
16桁 |
| 16進表記 |
10桁 |
26桁 |
32桁 |
| 入力例： |
0123abcdef (10桁) |
|
021234567890abcdef9876543210 (26桁) |
|
|
| (4) |
［使用する暗号化キー番号］を1番〜4番から選択します。
| ※ |
初期化した場合は、設定がクリアされますので、無線LAN設定ラベル（本商品に貼付のラベル）の使用キーに設定し直してください。 |
|
| (5) |
[暗号化キー]は(3)で指定した方法で入力する |
|
| |
|
| 10. |
［設定］をクリックする。 |
| 11. |
［OK］をクリックする |
| 12. |
[保存]をクリックする。
設定内容を書き込みます。 |
| |
 |
| |
|
| 13. |
「メンテナンス」-「再起動」を選択する |
| 14. |
［再起動］をクリックする |
| 15. |
［OK］をクリックする |
| 16. |
WL300NE-AG（イーサネットコンバータ）のLINKランプが緑点灯または橙点灯することを確認する。 |
|
無線LANアクセスポイント（親機）と無線通信が確立するとLINKランプが緑点灯または橙点灯します。
・2.4GHzモード通信時・・・緑点灯
・5GHzモード通信時・・・橙点灯 |
|
|
|
設定が終わったら必要に応じて、パソコンのIPアドレスをお使いのネットワーク環境(ルータなど)に合わせて戻してください。 |
