Windows Vista(R)の[ワイヤレスネットワーク接続]での暗号化設定
●暗号化設定を使用してネットワークに接続する
●暗号化設定を使用しないでネットワーク接続をする
●通信状態を確認する

■暗号化設定を使用してネットワークに接続する
Windows Vista(R)のワイヤレスネットワーク接続を使って、64bitWEP/128bitWEP/TKIP/AESの暗号化設定をします。無線内蔵パソコンの無線スイッチを入れてから下記の手順で設定してください。
なお、暗号化の設定を行う場合は、必ず無線LANアクセスポイント(親機)を先に設定します。

<お知らせ>
  • パソコンへの設定状況により、画面の表示や手順が異なる場合がありますので、画面の表示にしたがって設定してください。

1. [スタート](Windows(R)のロゴボタン-[ネットワーク]-[ネットワークと共有センター]-[ネットワークに接続]をクリックします。
通知領域(タスクトレイ)に表示されているワイヤレスネットワーク接続アイコンを右クリックして[ネットワークに接続]をクリックする方法もあります。

2. 無線LANアクセスポイント(親機)のネットワーク名(SSID)を選択し[接続]をクリックします。
  工場出荷時のネットワーク名(SSID)は、無線LANアクセスポイント(親機)の底面に記載されています。
  接続する無線LANアクセスポイント(親機)のネットワーク名(SSID)が表示されない場合は、[ネットワークと共有センター]の「タスク」欄の[接続またはネットワーク名のセットアップ]をクリックして、こちらへ進みます。

(画面は例です。以降の画面も同様です。)

3. 「セキュリティ キーまたはパスフレーズ」に無線LANアクセスポイント(親機)に設定されている暗号化キーを入力し[接続]をクリックします。
無線LANアクセスポイント(親機)の工場出荷時の暗号化キーは、無線LANアクセスポイント(親機)の底面に記載されています。


[閉じる]をクリックします。

接続に失敗した場合は、下記の手順で、一度接続した際に保存されていたネットワーク設定を削除してください。
(1) [ネットワークと共有センター]-[ワイヤレスネットワークの管理]をクリックする
(2) 接続するネットワーク名(SSID)を選択して右クリックし、[ネットワークの削除]をクリックする

(3)

[ワイヤレスネットワークの管理]の画面を閉じる
上記の手順が完了したら、手順1から接続し直してください。

<手動で設定する>

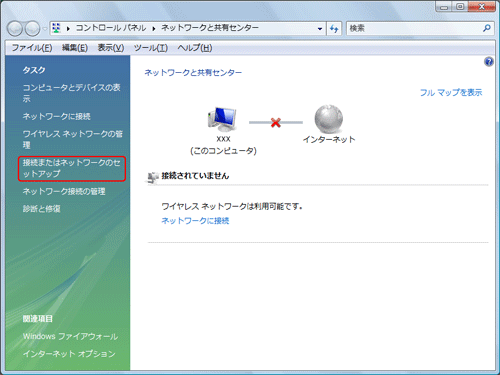

1. [ネットワークと共有センター]-[接続またはネットワークのセットアップ]をクリックします。

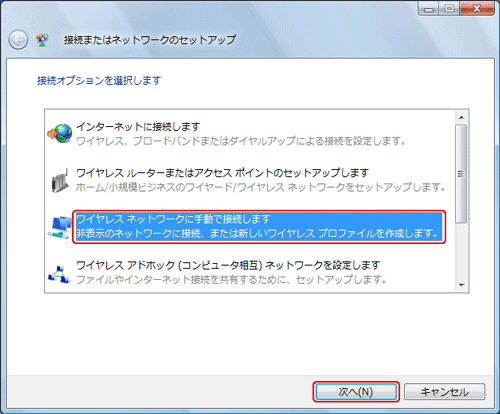

2. [ワイヤレスネットワークに手動で接続します]を選択し、[次へ]をクリックします。


3. 表示される画面に合わせて暗号化の設定を行います。
暗号化をWEPで設定する場合はこちら

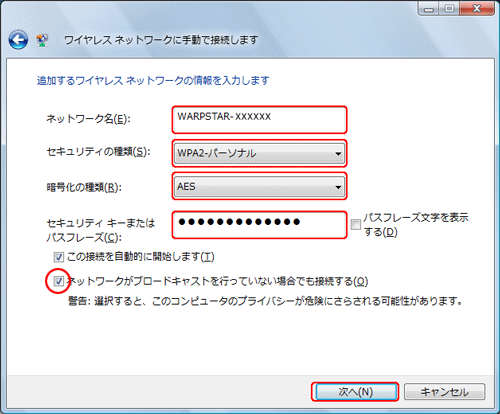

<暗号化をTKIPまたはAESで設定する場合>

  <暗号化モードでTKIPまたはAESを使用する場合>
(1) [ネットワーク名]で無線LANアクセスポイント(親機)のネットワーク名(SSID)を入力する
(2) [セキュリティの種類]で[WPA-パーソナル]または[WPA2-パーソナル]を選択する
(3) [暗号化の種類]で[TKIP]または[AES]を選択する
(4) [セキュリティキーまたはパスフレーズ]に無線LANアクセスポイント(親機)の暗号化キーを入力する
無線LANアクセスポイント(親機)の工場出荷時の暗号化キーは、無線LANアクセスポイント(親機)の底面に記載されています。
  ネットワークキーには、8〜63桁の英数記号、または64桁の16進数を指定できます。
ネットワークキーに使用できる文字は以下の通りです。
・8〜63桁の場合:英数記号(0〜9、a〜z、A〜Z、下表の記号)
※「」(バックスラッシュ)はパソコンによっては、「」と表示されます
・64桁の場合:16進数(0〜9、a〜f、A〜F)
暗号化キーは半角で入力します。
(5) 無線LANアクセスポイント(親機)が「ESS-IDステルス機能(SSIDの隠蔽)」を使用している場合は、「「ネットワークがブロードキャストを行っていない場合でも接続する」にチェックを入れる
(6) [次へ]をクリックする

  <暗号化をWEPで設定する場合>



<暗号化モードでWEPを使用する場合>

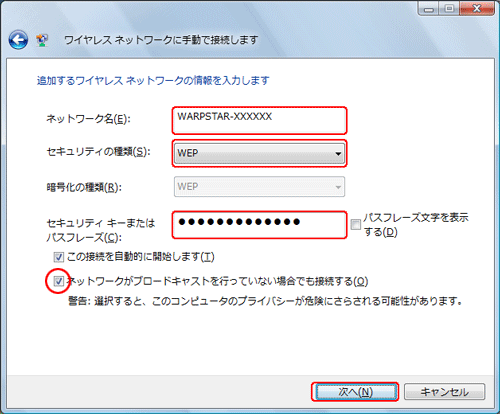

(1) [ネットワーク名]で無線LANアクセスポイント(親機)のネットワーク名(SSID)を入力する
(2) [セキュリティの種類]で[WEP]を選択する
(3) [セキュリティキーまたはパスフレーズ]に無線LANアクセスポイント(親機)の暗号化キーを入力する
無線LANアクセスポイント(親機)の工場出荷時のネットワーク名(SSID)および暗号化キーは、無線LANアクセスポイント(親機)の底面に記載されています。
  ASCII文字/16進数の区別は入力された文字列の長さを元に自動識別されます。

・ASCII文字の
  場合
英数字
5文字 無線LANアクセスポイント(親機)に64bitWEPを設定している場合のみ可
13文字 無線LANアクセスポイント(親機)に128bitWEPを設定している場合のみ可
(13文字はWL300NC-G/WL300NC/WL130NC/WL54AG/WL54GC/
WL54SC2/WL54SC/WL300NU-G/WL54GU/WL54SU2/WL54SU/
WL54TU/
のみ可)
・16進数の
  場合
0〜9,A〜F
10文字 無線LANアクセスポイント(親機)に64bitWEPを設定している場合のみ可
26文字 無線LANアクセスポイント(親機)に128bitWEPを設定している場合のみ可
(26文字はWL300NC-G/WL300NC/WL130NC/WL54AG/WL54GC/
WL54SC2/WL54SC/WL300NU-G/WL54GU/WL54SU2/WL54SU/
WL54TU/
のみ可)
「キーのインデックス」1〜4番は、本商品の「使用する暗号化キー」1〜4番に相当します。
無線LANアクセスポイント(親機)で「キーのインデックス」2〜4番を使用している場合は、下記、手順5.で「キー インデックス」を変更してください。
(4) 無線LANアクセスポイント(親機)が「ESS-IDステルス機能(SSIDの隠蔽)」を使用している場合は、「「ネットワークがブロードキャストを行っていない場合でも接続する」にチェックを入れる
(5) [次へ]をクリックします。

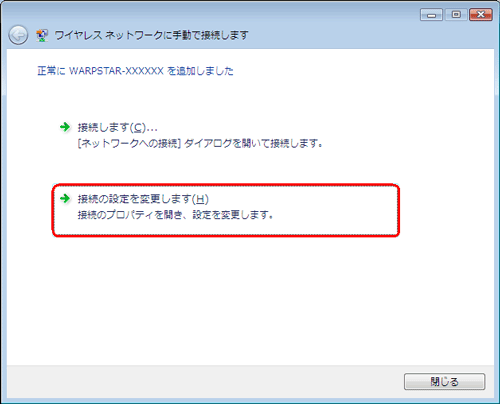

4. 設定内容を変更する場合は、[接続の設定を変更します]をクリックします。

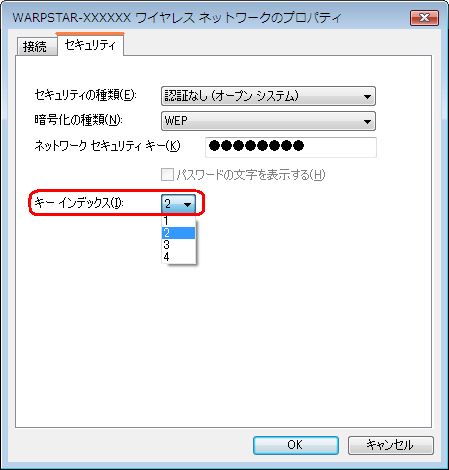

5. [セキュリティ]タブをクリックして設定内容を確認します。
暗号化モードでWEPを使用する場合は、[キーインデックス]で無線LANアクセスポイント(親機)に設定したキー番号を選択します。


6. [OK]をクリックします。
7. [接続します]をクリックします。


↑ページのトップへ

■暗号化設定を使用しないでネットワーク接続する

1. [スタート](Windows(R)のロゴボタン)−[ネットワーク]−[ネットワークと共有センター]−[ネットワークに接続]をクリックします。
通知領域(タスクトレイ)に表示されているワイヤレスネットワーク接続アイコンを右クリックして[ネットワークに接続]をクリックする方法もあります。

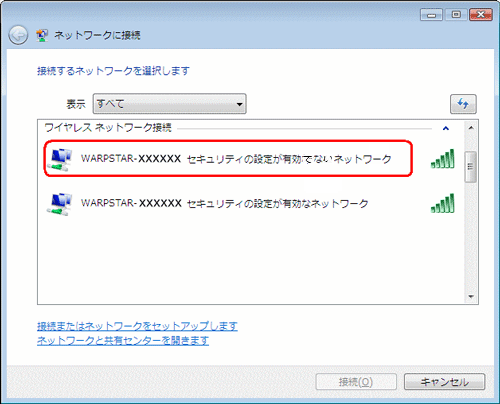

2. 接続する無線LANアクセスポイント(親機)のネットワーク名(SSID)を選択します。
工場出荷時のネットワーク名(SSID)は、無線LANアクセスポイント(親機)の底面に記載されています。


3. [接続]をクリックします。

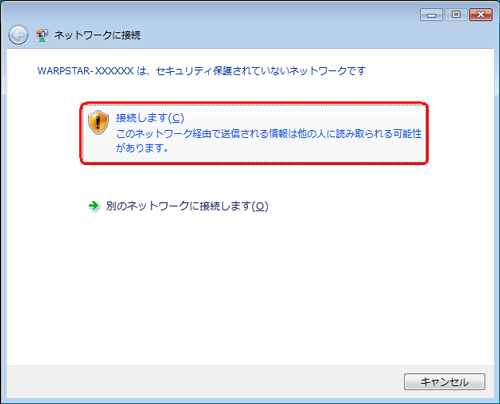

4. [接続します]をクリックします。

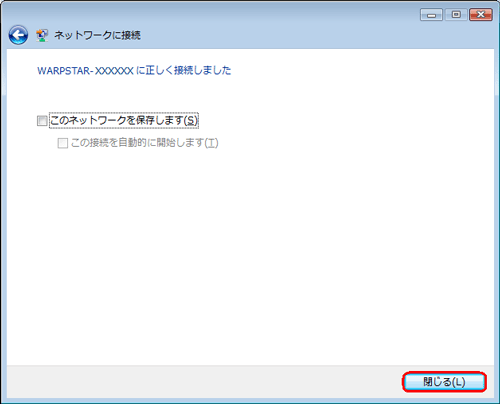

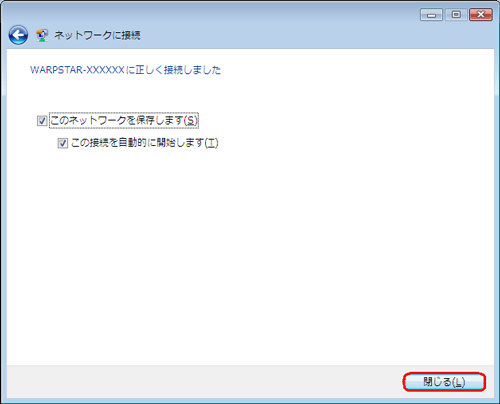

5. [閉じる]をクリックします。


↑ページのトップへ

■通信状態を確認する
1. [スタート](Windows(R)のロゴボタン)−[ネットワーク]−[ネットワークと共有センター]をクリックします。
通知領域(タスクトレイ)に表示されているワイヤレスネットワーク接続アイコンを右クリックして[ネットワークと共有センター]をクリックする方法もあります。

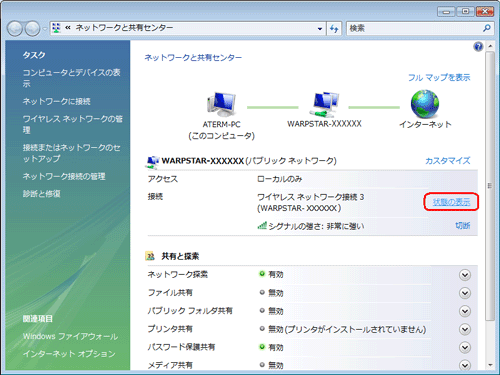

2. [状態の表示]をクリックします。


3. 無線設定が正しく行われていることを確認します。
状態は「有効」になっていること
速度が表示されていること
表示される速度は、ご利用の環境により異なります。

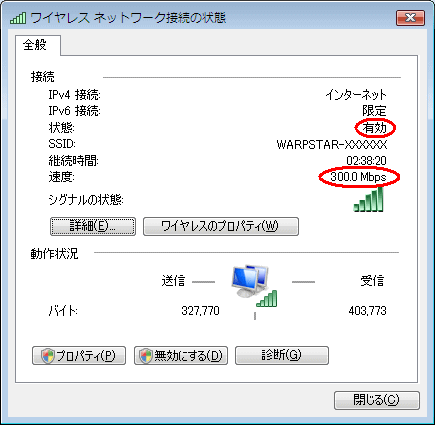

  画面例
(画面はWL300NU-GのIEEE802.11n通信時で、デュアルチャネル(※)を「使用する」に設定している場合です。※デュアルチャネルについての詳細はこちら

4. [閉じる]をクリックします。
