以下は、無線LAN端末(子機)(WL130NC)での、サテライトマネージャの、無線の通信モードの変更、ネットワーク名の変更、無線LANのデータ保護(暗号化)の設定です。無線LAN端末(子機)ネットワークのセキュリティ保護のためにもデータ保護の設定を行うことをお勧めします。
|
＜お知らせ＞
- 同じネットワーク名(SSID)を設定した複数の無線LANアクセスポイント(親機)間をローミング接続する場合、サテライトマネージャの［ネットワーク一覧］のチャネル表示が［状態］の表示と異なる場合があります。［状態］表示の値をご参照ください。
|
|
| ■サテライトマネージャで通信状態を確認する |
| サテライトマネージャで通信している無線LANアクセスポイント(親機)や無線LAN端末(子機)間との通信状態をサテライトマネージャアイコンで確認することができます |
| |
| [タスクトレイにある「サテライトマネージャ」のアイコンを表示] |
 |
WL130NCが正しく接続されていません。 |
 |
無線LANアクセスポイント(親機)が見つかりません。 |
 |
通信相手の機器が見つかりません。 |
 |
無線LANアクセスポイント(親機)が正しく検出できています。
| |
無線LANアクセスポイント(親機)との電波状態 |
 (青3本) |
強い |
 (青2本) |
普通 |
 (黄2本) |
弱い |
 (赤1本) |
限界 |
|
|
|
| ■サテライトマネージャの使い方 |
| [起動のしかた] |
| 1. |
[スタート]（Windows(R)のロゴボタン）-[すべてのプログラム]-[Aterm WARPSTARユーティリティ]-[サテライトマネージャ]をクリックする
タスクトレイにある[サテライトマネージャ]が表示されます。 |
|
| |
| [終了のしかた] |
サテライトマネージャの起動を終了させたいときは、次の手順で行います。
| 1. |
「タスクトレイ」の[サテライトマネージャ]を右クリックする |
| 2. |
［終了］をクリックする |
|
| |
| [通信のしかた] |
| ここでは無線LANアクセスポイント(親機)との通信のしかたについて説明します。 |
| 1. |
通知領域(タスクトレイ)にあるサテライトマネージャのアイコンを右クリックし、ポップアップメニューから[プロパティ]をクリックする |
| 2. |

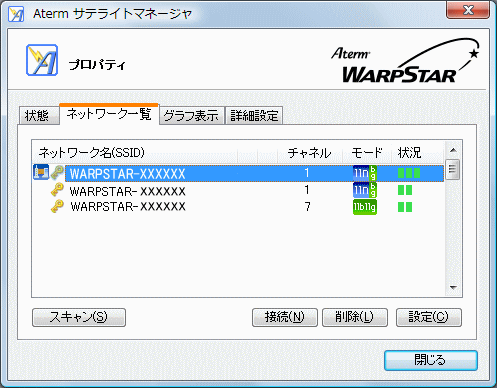

[ネットワーク一覧]タブを選択する |
| 3. |
接続する[ネットワーク名]を選択する
−ネットワーク名がわからない場合−
(1)[状態]タブ−［チャネル状況］をクリックする
(2)[チャネル状況]-[接続中チャネル]-[接続親機]を確認する
(3)[閉じる]をクリックする |
| ※ |
ネットワーク名を変更する場合は、[ネットワーク一覧]タブ-[設定]をクリックし、[ワイヤレスネットワークの設定]画面で通信するネットワーク名を入力してください。
また、新規でネットワーク名を設定する場合は、[ネットワーク一覧]の【新規登録】を選択し、[設定]をクリック後、[ネットワーク名]の設定を行ってください。 |
|
| 4. |
[接続]をクリックする |
| 5. |
[OK]をクリックする |
| |
選択したネットワーク名の左のアイコンが になることを確認してください。 |
|
| |
| ■サテライトマネージャのメニュー |
タスクトレイにあるサテライトマネージャのアイコンを右クリックすると、ポップアップメニューが表示されます。
 |
|

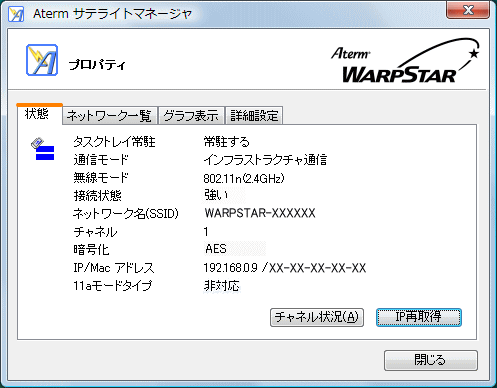

| [プロパティ]-[状態] |
(WL130NC接続時の画面です。) |
| ※ |
無線の接続状態が「強い」または「普通」と表示されることを確認してください。
「強い」または「普通」と表示されないときは、「強い」または「普通」と表示される位置までパソコンを移動してください。
ネットワーク名が正しく表示されていることも確認してください。 |
| ※ |
[グラフ表示]タブ-「受信強度」で現在の無線の受信強度をグラフで確認することもできます。 |
|
| |
| [プロパティ] |
各タブの詳細な説明は、[プロパティ]をクリックしてください。
| 状態 |
無線LANアクセスポイント(親機)との通信状態を詳細に確認することができます。
| ※ |
画面の[11aモードタイプ]は、無線LAN端末(子機)のサポートしているタイプの表示で、現在選択しているタイプの表示ではありません。 |
|
| ネットワーク一覧 |
親機のネットワーク名および、接続状況等を確認・設定することができます。 |
| グラフ表示 |
通信状態の内容をグラフで確認することができます。 |
| 詳細設定 |
省電力モード、送信出力、ストリーミングモードの設定ができます。 |
|
| |
| [らくらく無線スタート] |
無線LANアクセスポイント(親機)とのネットワーク名や暗号化設定を簡単に行うことができます。
| ※ |
設定方法については「つなぎかたガイド」をご参照ください。 |
|
| |

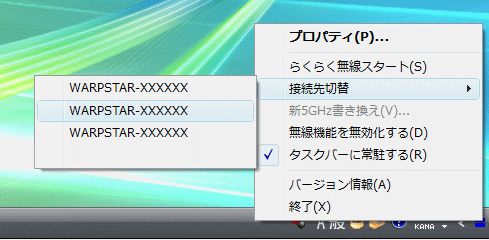

| [接続先切替] |
[プロパティ]の［ネットワーク一覧］で設定したネットワークを切り替えることができます
ネットワークを切り替えるときは、次の手順で行います。
| 1. |
タスクトレイにある[サテライトマネージャ]を右クリックする |
| 2. |
接続先切替を選択する |
| 3. |
切り替えたいネットワーク名を選択する |
|
|
| 4. |
[プロパティ]-[ネットワーク一覧]タブをクリックし、ネットワーク名を確認する |
| |
 |
| |
選択したネットワーク名の左のアイコンがになることを確認してください。 |
|
| |
| [無線機能を無効化する] |
| 無線LAN機能の有効/無効を切り替えます |
|
| [タスクバーに常駐する] |
| [タスクバーに常駐する]にチェックをつけるとパソコンを起動したときにタスクバーにサテライトマネージャが表示されます |
| |
| [バージョン情報] |
| サテライトマネージャのバージョン情報が表示されます |
| |
| [終了] |
| サテライトマネージャが終了します |
