各部の名称とはたらき

● HC100RC

● W300P

HC100RC

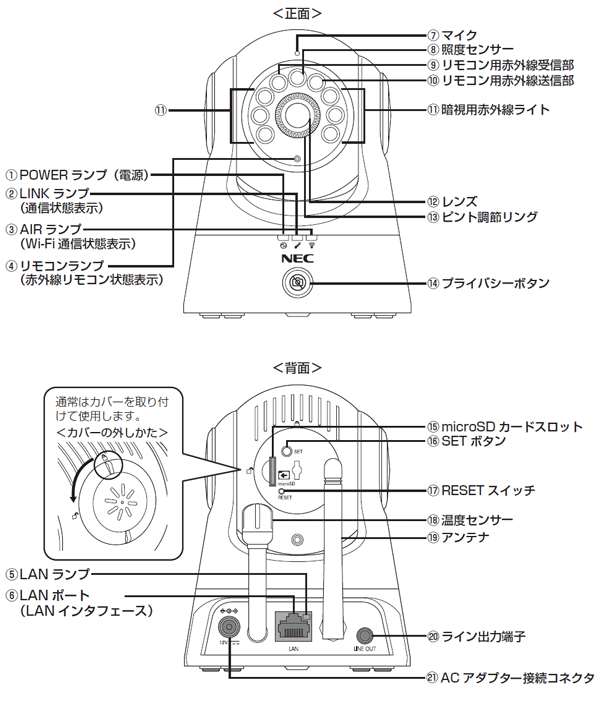

正面/背面図

◆補足◆

  • 本商品の電源を入れると、いったん正面のPOWER、LINK、AIRランプが緑点灯します。

【ランプ表示】

番号 ランプの種類 ランプの色
(つきかた)
状態

番号

POWERランプ
(電源)
POWERランプ

緑(点灯) 電源が入っているとき
緑(点滅) WPSでWi-Fi設定をしているとき
緑(遅い点滅) プライバシーモードのとき
橙(点灯)
(※1)
ファームウェアをバージョンアップしているとき
WPSでWi-Fi設定が完了したとき
赤(点灯) WPSでWi-Fi設定に失敗したとき
赤(点滅) 初期化準備状態
消灯 電源が入っていないとき

番号

LINKランプ
(通信状態表示)
LINKランプ

緑(点灯) ネットワークに接続されているとき
緑(速い点滅) ネットワークに接続後、認証中のとき
橙(点滅) スマートフォンやパソコンなどからカメラ映像を確認しているとき
消灯 ネットワークに接続されていないとき

番号

AIRランプ
(Wi-Fi通信状態表示)
airランプ

緑(点灯) Wi-Fi接続されているとき
消灯 Wi-Fi接続されていないとき

番号

リモコンランプ
(赤外線リモコン状態表示)

緑(速い点滅) リモコン用赤外線パターンを学習待ち状態
緑(1回点滅) リモコン用赤外線パターンを送信したとき
消灯 赤外線リモコン機能を利用していないとき

番号

LANランプ

緑(点灯) LANポートのリンクが確立しているとき
消灯 LANポートのリンクが確立していないとき

(※1) 本商品のファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。

番号 名 称 説 明

番号

LANポート
(LANインタフェース)
(※2)

ご利用のネットワークで使用しているルーターなどに有線で接続するときに使用します。(有線で接続した場合、Wi-Fi接続は切断されます。)

番号

マイク

室内の音を集音します。

番号

照度センサー

室内の明るさを感知します。

番号

リモコン用赤外線受信部

リモコン信号を登録するときに信号を受信します。

番号

リモコン用赤外線送信部

登録してあるリモコン信号を送信します。

番号

暗視用赤外線ライト

暗い室内を撮影するためのライトです。
周囲が暗いときに赤点灯します。(異常ではありません)

※ON/OFF切り替え時に「カチッ」という音がします。

番号

レンズ

室内を撮影します。

番号

ピント調節リング

カメラのピントを調節するときに回転させて使用します。

※時計周りに回すと遠くに、反対に回すと近くに、ピントを合わせます。

番号

プライバシーボタン

カメラ映像/音声/リモコン機能を停止するときに使用します。

番号

micro SDカードスロット

映像を録画するときにmicro SDカードを差し込んで使用します。

番号

SETボタン

WPSでWi-Fi設定するときに使用します。

番号

RESETスイッチ

初期化するときに使用します。

番号

温度センサー

室内の温度を測定します。

番号

アンテナ

電波を送受信します。

番号

ライン出力端子

スピーカーなどと接続します。

(※3)

番号

ACアダプター接続コネクタ

HC100RC用ACアダプターを接続します。

(※2) 本商品を快適にご利用いただくには、100BASE-TX、100Mbpsの方式での接続を推奨します。

(※3) アクティブスピーカーを接続してください。パッシブスピーカーを接続した場合、十分な音量が出ない場合があります。
アクティブスピーカーとはアンプを内蔵しているスピーカーで、パッシブスピーカーとはアンプを内蔵していないスピーカーです。


W300P

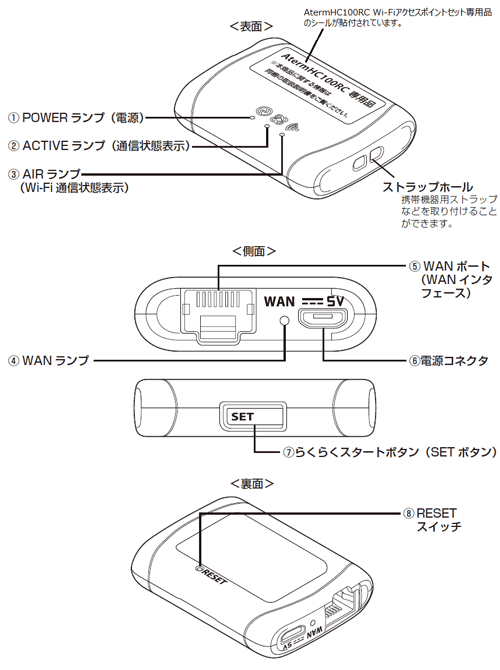

W300P表面/側面/裏面

◆補足◆

  • W300Pは、AtermHC100RC Wi-Fiアクセスポイントセット専用の仕様となります。
  • 本商品の電源を入れると、いったん表面のPOWER、ACTIVE、AIRランプが緑点灯します。

【ランプ表示】

番号 ランプの種類 ランプの色
(つきかた)
状態

番号

POWERランプ
(電源)
POWERランプ

緑(点灯) 電源が入っているとき
緑(点滅) WPSまたはらくらく無線スタートでWi-Fi設定しているとき
橙(点灯)
(※4)
ファームウェアをバージョンアップしているとき
WPSまたはらくらく無線スタートでWi-Fi設定が完了したとき
橙(点滅) らくらく無線スタートでWi-Fi設定しているとき
赤(点灯) WPSまたはらくらく無線スタートでWi-Fi設定に失敗したとき
赤(点滅) WPSでWi-Fi設定に失敗したとき
初期化準備状態
消灯 電源が入っていないとき

番号

ACTIVEランプ
(接続状態表示)
ACTIVEランプ

橙(点灯) ブリッジモードのとき
橙(点滅)
(※5)
ブリッジモードでIPアドレスを競合検出したとき

番号

AIRランプ
(Wi-Fi通信状態表示)
AIRランプ

緑(点灯) Wi-Fiで通信可能なとき
緑(点滅) Wi-Fiでデータ送受信しているとき
消灯 Wi-Fiを使用していないとき

番号

WANランプ

緑(点灯) WANポートのリンクが確立しているとき
緑(点滅) WANポートでデータ送受信しているとき
消灯 WANポートのリンクが確立していないとき

(※4) 本商品のファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。

(※5) 同一ネットワークで他の端末とIPアドレスが競合した場合、W300PのIPアドレスが補正され、ACTIVEランプが橙点滅します。橙点滅を止めて橙点灯にしたい場合は、同一ネットワークにある他の端末のIPアドレスを変更してください。



番号 名 称 説 明

番号

WANポート(WANインタフェース)
(※6)

ご利用のネットワークで使用しているルーターのLANポートと接続して使用します。

番号

電源コネクタ W300P用ACアダプターを接続します。

番号

らくらくスタートボタン(SETボタン) WPSまたはらくらく無線スタートでWi-Fi設定するときに使用します。

番号

RESETスイッチ 初期化するときに使用します。

(※6) 本商品を快適にご利用いただくには、100BASE-TX、100Mbpsの方式での接続を推奨します。
