仮想プライベートネットワーク(VPN : Virtual Private Network)機能とは、ネットワーク上にVPNを構築することによって、リモート側にある機器とプライベート側にある機器との間で、セキュリティで保護されたデータ通信を可能とするものです。 本商品は、IPsec(IP Security)またはPPTP(Point to Point Tunneling Protocol)によるVPN通信に対して、パススルー機能を搭載することにより、これらのVPN通信を通過させることができます。

IPsecまたはPPTPによるVPN接続を使用することにより、インターネットを経由してLAN側のIPsec機器／PPTPクライアントからWAN側のIPsec機器／PPTPサーバにアクセスすることができます。また、WAN側のIPsec機器／PPTPクライアントからLAN側のIPsec機器／PPTPサーバにアクセスするように設定することも可能です。

例えば、自宅のIPsec機器からインターネット経由で会社のネットワークにアクセスしたり（「設定手順」の「設定例1」）、自宅のPPTPサーバに外部のパソコンからアクセスしたり（「設定手順」の「設定例2」）することができます。

ここでは、ネットワーク上でのIPsec/PPTPパススルーの利用例を紹介します。

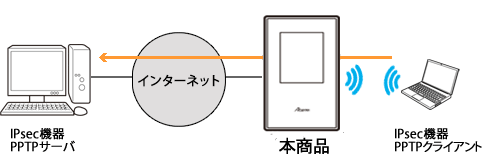

設定例1：本商品に接続したWi-Fi子機から外部のIPsec機器／PPTPサーバにアクセスする

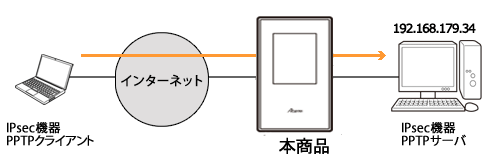

設定例2：本商品に接続したWi-Fi子機をIPsec機器／PPTPサーバに設定する

1.

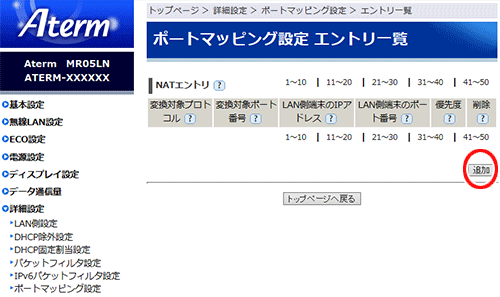

「詳細設定」－「ポートマッピング設定」をクリックします。

2.

「追加」をクリックします。
「NATエントリ」に登録済みの設定がある場合は、「優先度」の数字を覚えておきます。

3.

下記の項目を入力したあと［設定］をクリックします。

• 変換対象プロトコル
  「TCP」を選択します。
• 変換対象ポート番号
  「any」のチェックを外し、ポートマッピングの対象となるポート番号を入力します。
• LAN側端末のIPアドレス
  PPTPサーバのIPアドレスを入力します。
  ※ 画面は、PPTPサーバのIPアドレスが「192.168.179.34」の場合の例です。
• LAN側端末のポート番号
  「1723」を入力します。
• 優先度
  「1」から「50」までの数字を入力します。数字が小さいほど優先度は高くなります。登録済みの設定がある場合は、空いている数字を入力します。（同じ番号での登録はできません。）

◆補足◆

• 設定するプロトコルとポート番号は、通信方法により異なります。

－ PPTPによる通信をする場合

PPTP	TCPポート番号:1723

－ IPsecによる通信をする場合

IKE	UDPポート番号:500,4500

4.

「前のページへ戻る」をクリックします。

5.

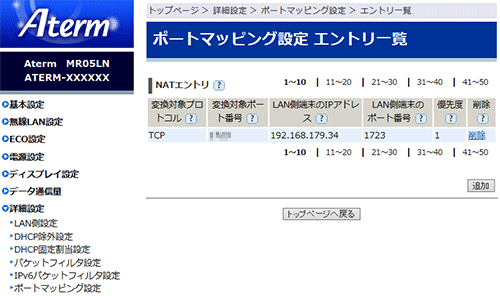

「NATエントリ」に追加されたことを確認します。

• 本商品に接続できるIPsec機器／PPTPサーバは1台のみです。
• PPTP機能またはIPsec機能のサポート状況、設定方法は、それぞれのパソコンメーカにお問い合わせください。
