クイック設定Webの使いかた(中継機または子機としてご使用のとき)

本商品を中継機または子機としてご使用の場合のクイック設定Webの起動方法、終了方法などを説明します。
クイック設定Webとは、Internet ExplorerなどのWWWブラウザで表示できる本商品の設定画面です。 本商品に有線接続されているパソコンからWWWブラウザを使用してクイック設定Webを起動することで、本商品の設定変更や状態確認を行うことができます。

スマートフォン/タブレット端末で使う場合は、「クイック設定Webの使いかた(Atermスマートリモコン)」を参照してください。

設定を行う前に

  • 本商品のランプを確認してください。
    CONVERTERランプが消灯している場合は、中継機および子機として動作していません。親機として動作しています。

    <本商品を中継機または子機に設定する場合>
    「動作モードを変更する」を参照してください。

    <本商品をそのまま親機としてご使用になる場合>
    クイック設定Webの使いかたは「クイック設定Webの使いかた」を参照してください。

  • 本商品のLANポートにパソコンを有線接続してください。
  • WWWブラウザでキャッシュを使用しないように設定してください。ご利用のWWWブラウザやその設定によっては、説明されている操作を行った際に、WWWブラウザが以前に保存していた内容を表示する場合があります。
  • WWWブラウザの接続設定を「ダイヤルしない」、「プロキシサーバーを使用しない」に変更します。

設定手順

使いかた

◆補足◆

  • WWWブラウザの[戻る]、[進む]、[更新]ボタンは使用しないでください。本商品への操作が正しく行われない場合があります。
  • WWWブラウザの設定により、セキュリティに関するダイアログが表示される場合があります。その場合は、表示内容をご確認のうえ、操作を行ってください。
  • WWWブラウザが、「このページにこれ以上のメッセージを表示しないようにする」旨のチェックボックスをダイアログに追加表示する場合があります。その場合は、チェックしないで次の手順に進んでください。
  • 説明で使用している画面は一例です。OS、ブラウザの種類など、ご利用の環境によっては表示内容が異なる場合があります。
  • 回線の状況や設定によっては、設定内容がWWWブラウザに表示されるまでに時間がかかる場合があります。

起動のしかた

本商品の状態によって手順を選択します。本商品のランプを確認してください。

● ACTIVEランプが消灯している場合(親機とWi-Fi接続していない場合)
本商品のDHCPサーバ機能を起動して、払い出されたIPアドレスでクイック設定Webを起動する方法です。

※ 親機とWi-Fi接続されている状態(ACTIVEランプが緑点灯)でこの手順でクイック設定Webを起動すると、親機とのWi-Fi通信は切断されます。

● ACTIVEランプが緑点灯している場合(親機とWi-Fi接続している場合)
本商品が接続しているネットワークからIPアドレスを特定し、クイック設定Webを起動する方法です。

■ ACTIVEランプが消灯している場合(親機とWi-Fi接続していない場合)

1.

本商品からACアダプタのプラグをいったん外し、約10秒待ちます。

2.

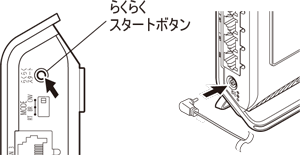

本商品のらくらくスタートボタンを押しながら、ACアダプタのプラグを接続し、CONVERTERランプが緑点滅したら、らくらくスタートボタンを放します。

DHCPサーバ機能起動

◆参考◆

  • CONVERTERランプが緑点滅すると、本商品のDHCPサーバ機能が起動します。
3.

本商品に有線接続したパソコンを起動します。

4.

パソコンのWWWブラウザを起動し、アドレス欄に本商品のIPアドレスを入力して実行します。(工場出荷時は192.168.1.245です。)

例:http://192.168.1.245/

◆補足◆

  • 本商品のIPアドレスを固定値に設定した場合は、設定したIPアドレスをWWWブラウザのアドレス欄に入力してください。
  • Windows 10搭載のパソコンで Internet Explorer を起動する場合は、
    [スタート](Windowsのロゴボタン)-[すべてのアプリ]-[Windows アクセサリ]-[Internet Explorer]をクリックします。
5.
認証画面が表示されたら、「ユーザー名」(上段)に「admin」を、「パスワード」(下段)に管理者パスワードを入力し、[OK]をクリックします。

※ ユーザー名「admin」は半角小文字で入力してください。

※ WWWブラウザの設定によってはパスワードがWWWブラウザに保存されます。
パスワードを再入力することなくログインが可能になりますが、セキュリティ上、WWWブラウザにはパスワードを保存しないことをお勧めします。

設定画面イメージ

◆補足◆

この手順の前に「管理者パスワードの初期設定」が表示された場合は、次の手順で管理者パスワードを設定してください。

  1. 画面の指示にしたがって管理者パスワード(任意の文字列)を決めます。
    管理者パスワードは控えておいてください。忘れた場合、設定画面(クイック設定Web)を開くことができず、本商品を初期化して設定を最初からやり直すことになります。

    ※ この画面は、管理者パスワードが未設定の場合に表示されます。

    ※ 親機や中継機としてご使用になる場合も、管理者パスワードは共通となります。

  2. 手順1で控えた管理者パスワードを入力し、[設定]をクリックします。

    ※ 「管理者専用設定」で「管理者専用認証スルー機能」の「使用する」にチェックすると、この画面を表示している端末のMACアドレスを管理者専用のMACアドレスとして本商品に登録します。登録した端末では、クイック設定Web起動時にユーザ名・管理者パスワード入力を省略することができます。

    設定画面イメージ
6.

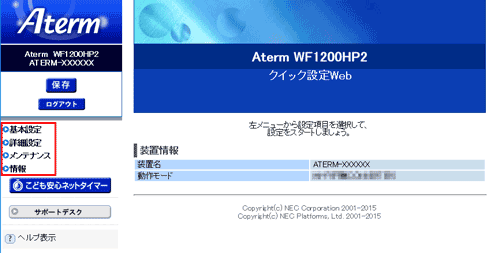

クイック設定Webのトップページが表示されます。

※ 設定の際は、画面左のメニューから項目をクリックして設定画面を開きます。

設定画面イメージ
7.
設定が完了したら、「メンテナンス」-「再起動」で本商品を再起動します。

◆参考◆

  • 再起動を行うことで、DHCPサーバ機能を停止します。

■ ACTIVEランプが緑点灯している場合(親機とWi-Fi接続している場合)

1.

本商品に有線接続したパソコンを起動します。

2.

本商品が接続しているネットワークのアドレスを確認して控えます。
本商品に有線接続しているパソコンのIPアドレスから、ネットワークのアドレスを確認することができます。

3.
パソコンのWWWブラウザを起動し、アドレス欄に「http://192.168.X.245/」を入力して実行します。

※ 「192.168.X」は手順2で確認したネットワークのアドレスです。
例: 確認したアドレスが「192.168.1.3」の場合
   →アドレス欄には「http://192.168.1.245」と入力します。

◆補足◆

  • 手順2で確認したネットワークのアドレス体系が「192.168.X」でない場合は、本商品の初期アドレス「192.168.1.245」を入力してください。
  • IPアドレスの競合などにより本商品のIPアドレスの末尾を「245」以外に設定している場合は、設定したアドレスを入力してください。
  • Windows 10搭載のパソコンで Internet Explorer を起動する場合は、
    [スタート](Windowsのロゴボタン)-[すべてのアプリ]-[Windows アクセサリ]-[Internet Explorer]をクリックします。
4.
認証画面が表示されたら、「ユーザー名」(上段)に「admin」を、「パスワード」(下段)に管理者パスワードを入力し、[OK]をクリックします。

※ ユーザー名「admin」は半角小文字で入力してください。

※ WWWブラウザの設定によってはパスワードがWWWブラウザに保存されます。
パスワードを再入力することなくログインが可能になりますが、セキュリティ上、WWWブラウザにはパスワードを保存しないことをお勧めします。

設定画面イメージ

◆補足◆

この手順の前に「管理者パスワードの初期設定」が表示された場合は、次の手順で管理者パスワードを設定してください。

  1. 画面の指示にしたがって管理者パスワード(任意の文字列)を決めます。
    管理者パスワードは控えておいてください。忘れた場合、設定画面(クイック設定Web)を開くことができず、本商品を初期化して設定を最初からやり直すことになります。

    ※ この画面は、管理者パスワードが未設定の場合に表示されます。

    ※ 親機や中継機としてご使用になる場合も、管理者パスワードは共通となります。

  2. 手順1で控えた管理者パスワードを入力し、[設定]をクリックします。

    ※ 「管理者専用設定」で「管理者専用認証スルー機能」の「使用する」にチェックすると、この画面を表示している端末のMACアドレスを管理者専用のMACアドレスとして本商品に登録します。登録した端末では、クイック設定Web起動時にユーザ名・管理者パスワード入力を省略することができます。

    設定画面イメージ
5.
クイック設定Webのトップページが表示されます。

※ 設定の際は、画面左のメニューから項目をクリックして設定画面を開きます。

設定画面イメージ

終了のしかた

1.
[ログアウト]をクリックします。

設定画面イメージ

◆注意◆

  • 不正アクセスを防止するため、終了の際にはログアウトを行ってください。
2.
WWWブラウザ画面を閉じてください。

◆注意◆

  • 不正アクセスを防止するため、WWWブラウザ画面は必ず閉じてください。

ポップアップヘルプ

クイック設定Webの各項目にイメージ(ポップアップヘルプ)があります。
イメージをクリックすると、各設定項目の内容や入力条件(文字数など)が表示されます。

うまく動作しない場合は

  • クイック設定Webが起動しない。

    - WWWブラウザの設定で、JavaScriptの設定が有効になっていますか。

    Microsoft Edgeでは、初期状態でJavaScriptは有効に設定されています。

    - WWWブラウザでキャッシュを使用しないように設定されていますか。

    WWWブラウザでキャッシュを使用しないように設定してください。
    WWWブラウザの設定方法は、それぞれのメーカにお問い合わせください。

    (例)Internet Explorer 11.0 の場合

    1. 「ツール」-「インターネットオプション」-「全般」-「閲覧の履歴」-「設定」を開きます。
    2. 「インターネット一時ファイル」の「保存しているページの新しいバージョンがあるかどうかの確認」で「Webサイトを表示するたびに確認する」を選択します。

    - 本商品の親機がルータ機能を持っていない、またはルータ機能を停止している場合、親機のWAN側にDHCPサーバ機能を持つブロードバンドルータが必要です。

    - WindowsでInternet Explorerをご利用の場合の制限事項
    WindowsでInternet Explorerをご利用の場合、Windows 8.1などスタート画面があるOSでは、スタート画面の「Internet Explorer」を使用しないでください。スタート画面から「デスクトップ」を選択し、デスクトップ上のInternet Explorerからクイック設定Webを起動してください。
    なお、クイック設定Webを起動する際、下の画面が表示された場合は、[アクセスを有効にする]をクリックしてください。
    表示画面イメージ
