本商品の中継機能

本商品は、親機と子機の間で電波を中継(リレー)する中継機として使用できます。親機と子機の通信できる距離がさらに広がり、障害物の影響で電波の届きにくい場所でもWi-Fi通信が可能です。
本商品には次の中継機能があり、ネットワーク環境や用途に合わせて設定してください。
また、多段接続、並列接続をサポートしています。

● Wi-Fiデュアルバンド中継機能

  • Wi-Fi デュアルバンド中継(Wi-Fi TVモード中継)
  • Wi-Fi デュアルバンド中継(Wi-Fi中継)

● Wi-Fi TVモード中継機能

● Wi-Fi高速中継機能

● Wi-Fi中継機能

◆補足◆

  • LANポートに端末を接続して、子機(イーサネットコンバータ)としても使用することができます。
  • 大容量のストリーミング映像は、中継機を経由しない環境でのご利用をお勧めします。

Wi-Fiデュアルバンド中継機能

中継機(本商品)と子機間は、5GHz帯通信と2.4GHz帯通信の両方を同時に使用することができます。子機は、5GHz帯のネットワークか2.4GHz帯のネットワークを選択して接続することができます。 親機と中継機(本商品)間は、5GHz帯または2.4GHz帯で通信します。
本機能には、親機と中継機(本商品)間の通信周波数帯によって、次の2種類があります。

  • Wi-Fi デュアルバンド中継(Wi-Fi TVモード中継)

    親機と中継機(本商品)間は5GHz帯で通信します。
    本商品は、RT/BR/CNVモード切替スイッチがCNVのとき、工場出荷状態または初期化後の状態では、この中継機能に設定されています。

    Wi-Fi デュアルバンド中継(Wi-Fi TVモード中継)

  • Wi-Fi デュアルバンド中継(Wi-Fi中継)

    親機と中継機(本商品)間は2.4GHz帯で通信します。

    Wi-Fi デュアルバンド中継(Wi-Fi中継)

◆補足◆

  • 親機とWi-Fi設定を行う際、工場出荷状態では、優先的に5GHz帯のネットワークに接続されます。

    ※ ご利用の環境や親機によっては、2.4GHz帯のネットワークに接続される場合があります。

Wi-Fi TVモード中継機能

親機と中継機(本商品)間、中継機(本商品)と子機間とも5GHz帯で通信します。動画の視聴に適しています。

Wi-Fi TVモード中継

Wi-Fi高速中継機能

親機と中継機(本商品)間、中継機(本商品)と子機間を異なる周波数帯で通信します。

Wi-Fi高速中継

Wi-Fi高速中継

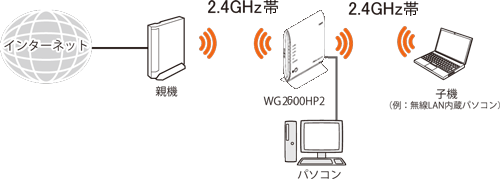

Wi-Fi中継機能

親機と中継機(本商品)間、中継機(本商品)と子機間ともに2.4GHz帯で通信します。

Wi-Fi中継


多段接続・並列接続について

本商品を中継機に設定して親機に接続する場合、1台の親機に、複数台を多段(直列)および並列に、同時接続することができます。

多段接続、並列接続混在の例

中継機接続イメージ

多段接続の例

中継機接続イメージ

並列接続の例

中継機接続イメージ

◆補足◆

  • 安定してお使いいただくには、中継機は多段接続、並列接続合わせて3台以下を推奨します。
    また、並列接続は5GHz帯と2.4GHz帯を併用した構成を推奨します。
  • 子機からSSIDを検索して接続する際に、同じSSIDの中継機が複数検索された場合は、どの中継機に接続するかは子機に依存します。
  • WPSに対応した他社製の親機と接続することができます。

    ※ ただし、すべての製品との接続を保障するものではありません。

  • 親機、中継機、子機間は、それぞれ、5GHz帯、2.4GHz帯どちらでもWi-Fi設定することができます。(Wi-Fi設定時に、どちらかを選択します。)

本商品を中継機として使用する場合の設定方法や注意事項などは、「本商品を親機に接続する 」を参照してください。
