各部名称

各部名称を掲載しています。各ランプ表示の概要が色ごとに確認できます。

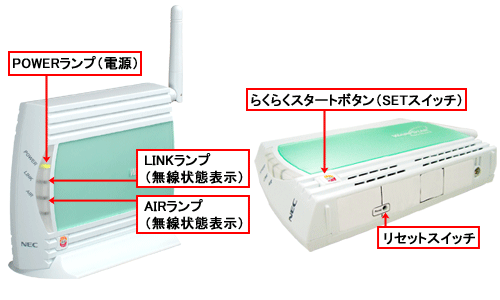

前面・底面

前面・底面

名称 表示(色) 説明
POWERランプ
(電源)
点灯 電源が投入されています。
点滅 らくらく無線スタートで設定中です。
点灯 ファームウェアのバージョンアップ中、またはらくらく無線スタートの設定が完了した状態で点灯します。
点滅 らくらく無線スタートで設定中です。
点灯 らくらく無線スタートの設定が失敗したときに点灯します。
点滅 初期化準備中です。
消灯 電源が切れています。
LINKランプ
(無線状態表示)
点灯 IEEE802.11b/gで無線LANアクセスポイント(親機)とリンクが確立しています。
点灯 IEEE802.11aで無線LANアクセスポイント(親機)とリンクが確立しています。
消灯 無線LANアクセスポイント(親機)とリンクが確立していません。
AIRランプ
(無線状態表示)
点滅 無線LANデータを送受信中です。
点滅 WL54SEのDHCPサーバが動作しています。
消灯 無線LANデータの送受信がありません。
リセットスイッチ
(RESET)
初期化するときに使用します。
らくらくスタートボタン
(SETスイッチ)
らくらく無線スタートで設定する場合に使用します。
クイック設定Webで設定を行う際、DHCPサーバ機能を動作させるときに使用します。

背面

背面

名称 説明

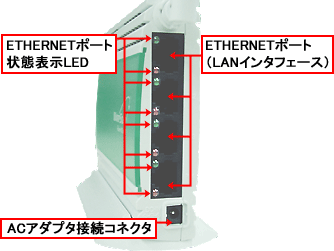

ETHERNETポート
(PC1〜PC4)
パソコンまたはゲーム機などと接続します。
ACアダプタ
接続コネクタ
添付のWL54SE用ACアダプタを接続します。
ETHERNETポート
状態表示LED
点灯 パソコンまたはゲーム機などが接続され、100Mbpsでリンクが確立しているとき。
点滅 パソコンまたはゲーム機などと、100Mbpsでデータ受信中。
点灯 パソコンまたはゲーム機などが接続され、10Mbpsでリンクが確立しているとき。
点滅 パソコンまたはゲーム機などと、10Mbpsでデータ受信中。
