各部名称

各部名称を掲載しています。各ランプ表示の概要が色ごとに確認できます。

前面

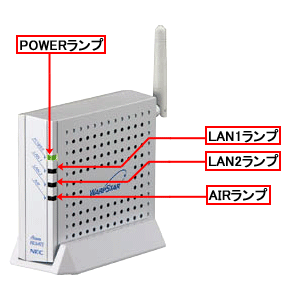

前面

名称 表示(色) 説明
POWERランプ
(電源)
点灯 電源が入っています。
消灯 電源が入っていません。
LAN1ランプ
(ETHERNETポート
状態表示)
点灯 ETHERNETポート(LAN1)のリンクが100Mbpsで確立。
点滅 ETHERNETポート(LAN1)でデータを送受信中(100Mbps)
点灯 ETHERNETポート(LAN1)のリンクが10Mbpsで確立。
点滅 ETHERNETポート(LAN1)でデータを送受信中(10Mbps)
消灯 ETHERNETポート(LAN1)のリンクが確立してません。
LAN2ランプ
(ETHERNETポート
状態表示)
点灯 ETHERNETポート(LAN2)のリンクが100Mbpsで確立。
点滅 ETHERNETポート(LAN2)でデータを送受信中(100Mbps)
点灯 ETHERNETポート(LAN2)のリンクが10Mbpsで確立。
点滅 ETHERNETポート(LAN2)でデータを送受信中(10Mbps)
消灯 ETHERNETポート(LAN1)のリンクが確立してません。
AIRランプ
(無線状態表示)
遅点滅 IEEE802.11b/gでの無線リンクが確立。
早点滅 IEEE802.11b/gで無線データ送受信中。
遅点滅 IEEE802.11aでの無線リンクが確立。
遅点滅 IEEE802.11aで無線データ送受信中。
点灯 ファームウェアバージョンアップ中。
リセットスイッチを押しているとき。
消灯 無線リンクが確立。が確立してません。

背面

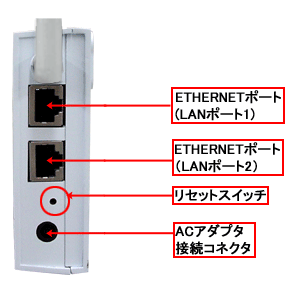

背面

名称 表示 説明
ETHERNETポート
(LANインタフェース)
LAN1、LAN2 パソコンまたはゲーム機などと接続します。
リセットスイッチ RESET 初期化するときに使用します。
ACアダプタ接続コネクタ - 添付のACアダプタを接続します。
