Aterm シリーズWi-Fi中継機能 対応機種情報

最終更新日:2017/10/03

概要

本ページでは、「中継機」としてお使いいただけるAterm シリーズと接続可能な中継専用機/親機の情報をご提供いたします。
Aterm シリーズの中継機能の方式は

「Wi-Fiデュアルバンド中継機能」
「Wi-Fi TVモード中継機能」
「Wi-Fi高速中継機能」
「Wi-Fi中継機能

の4種類です。

* 中継機能をご利用になるには、必ず最新版のファームウェアでご使用ください。


【Wi-Fiデュアルバンド中継機能】

親機⇔中継機は、高速な5GHz帯通信で優先接続し、2.4GHz帯の親機へも初期設定のままで接続できます。 ※1
一方、中継機⇔子機は、5GHz帯対応機器とは「5GHz帯」で、同時に2.4GHz帯対応機器とは「2.4GHz帯」で、といったように、
接続したいスマートフォン等の機器の通信規格に合わせて最適で快適な中継接続を実現します。
また、WPS対応の他社製親機にも中継機として接続できます。 ※2

Wi-Fi デュアルバンド中継機能
設定により「Wi-Fi TVモード中継機能」、「Wi-Fi高速中継機能」、「Wi-Fi中継機能」も利用できます。
親機とWi-Fi接続すると、接続に使用した親機のWi-Fi情報が、自動的に中継機の接続帯域のWi-Fi設定に反映されます。
親機と5GHz帯でWi-Fi接続した場合、中継機の5GHz帯のプライマリSSIDに、親機のネットワーク名(SSID)、暗号化方式、暗号化キーが設定されます。その場合には、中継機の2.4GHz帯のプライマリSSIDは、中継機の初期値が設定されます。
また、親機が【Wi-Fiデュアルバンド中継機能】に対応している場合は、接続帯域にかかわらず、中継機の2.4GHz帯、5GHz帯両方のWi-Fi設定に、親機のWi-Fi設定が反映されます。


【Wi-Fiデュアルバンド中継機能】は、既存の「Wi-Fi TVモード中継機能」、「Wi-Fi高速中継機能」、「Wi-Fi中継機能」を包含して
います。



【Wi-Fiデュアルバンド中継機能】を利用して、安定した電波をさらに遠くの部屋へ飛ばしたい場合は、多段、並列による中継が可能です。

多段並列による中継
同じSSIDの中継機が子機から複数見える場合、 どの中継機に接続するかは子機に依存します。
並列部分は5GHz帯と2.4GHz帯を併用した構成を推奨します。
親機と同時に利用できる中継機は、多段・並列合わせて3台までを推奨します。
多段でご利用いただくには、クイック設定Webによる設定が必要です。(初期値は1段目となります。)



【Wi-Fi TVモード中継機能】

電波の届きにくい場所でも、電波干渉が少なく安定した5GHz帯を使用した高速中継が可能です。
さらに、Aterm独自の「TVモード」による5GHz帯の中継により、離れた場所でも快適な動画が視聴可能です。 ※4
親機-中継機と中継機−子機の通信を5GHz帯の同じチャンネルを交互に使用する(時分割)方式です。 ※5
(【Wi-Fi TVモード中継機能】で同時に接続できる中継機は1台のみです。多段、並列接続はサポートしておりません。)

Wi-Fi TVモード中継機能

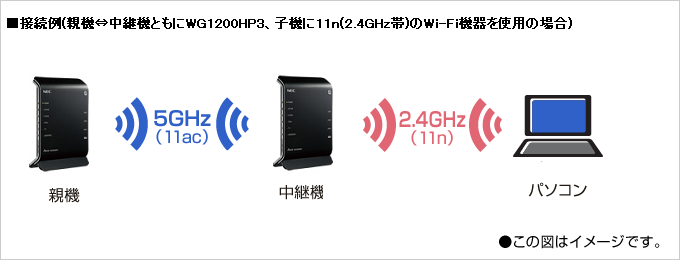

【Wi-Fi高速中継機能】

5GHz帯と2.4GHz帯のデュアルバンド(同時利用)で使用する中継方式です。
親機-中継機間は5GHz帯で通信し、中継機-子機間は2.4GHz帯で通信をします。
それぞれ異なる周波数帯で中継するため、通信速度の低下が少ない通信が可能です。
(【Wi-Fi高速中継機能】で同時に接続できる中継機は1台のみです。多段、並列接続はサポートしておりません。)

Wi-Fi高速中継機能

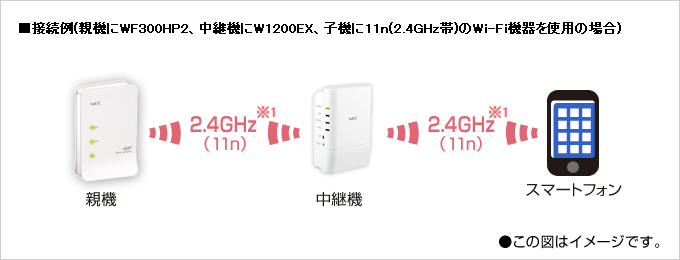

【Wi-Fi中継機能】

親機-中継機と中継機-子機の通信で同じ2.4GHz帯の同じチャンネルを交互に使用する(時分割)方式です。 ※5
(【Wi-Fi中継機能】で同時に接続できる中継機は1台のみです。多段、並列接続はサポートしておりません。)

Wi-Fi中継機能


※1 親機が5GHz帯に対応している場合は、優先的に5GHz帯で接続されますが、親機によっては2.4GHz帯で接続される場合もあります。
※2 すべての機種を保証するものではありません。
※3 「親機⇔中継機」「中継機⇔子機」の両区間を同じ周波数帯(例:5GHz帯・5GHz帯)で接続する場合は、時分割通信となるため規格上の速度は半減します。(例:5GHz帯/11acの場合は433Mbps、2.4GHz帯/11nの場合は150Mbps)
※4 TVモードでご利用になる場合は、親機・子機ともに「TVモード」に対応している必要があります。
※5 1つのチャンネルで親機・子機を中継する時分割方式のため、無線の通信速度が半減します。


Wi-Fiデュアルバンド中継機能 対応機種一覧表

◎=利用可能(※1)、○=利用可能(※2)、×=利用不可                         【2017年10月現在】
無線LAN親機 Wi-Fiデュアルバンド中継機能 対応機種
WG1200HP
WG1200HP2
WG1200HS2
WG1900HP
WG1800HP3
WG2600HP2 W1200EX
W1200EX-MS
HT100LN
W300P ※3
W500P ※3
WF300HP
WF300HP2
WF800HP
WF1200CR
WF1200HP
WF1200HP2
WG300HP
WG600HP
WG800HP
WG1200HP
WG1200HP2
WG1200HS
WG1200HS2
WG1400HP
WG1800HP
WG1800HP2
WG1800HP3
WG1900HP
WG2200HP
WG2600HP
WG2600HP2
WR8160N(STモデル)
WR8165N(STモデル)
WR8175N(HPモデル)
WR8370N(HPモデル)
WR8600N(HPモデル)
WR8700N(HPモデル)
WR8750N(HPモデル)
WR9300N(HPモデル)
WR9500N(HPモデル)
WPS対応他社機 ※4

※1 Wi-Fiデュアルバンド中継機能に対応している親機です。
WPSでWi-Fi接続すると、接続帯域にかかわらず、 中継機の2.4GHz帯、5GHz帯両方のWi-Fi設定に、
親機のWi-Fi設定が自動で反映できます。
※2 親機と接続した帯域のみ親機のWi-Fi設定が中継機に反映されます。
中継機の2.4GHz帯、5GHz帯両方のWi-Fi設定に親機のWi-Fi設定を反映するには、
クイック設定Webによる設定が必要です。
※3 Aterm W300P/W500Pは、PPPoE機能に対応しておりません。
PPPoE接続を利用する回線事業者・プロバイダでは、ルータとしては使用できません。
※4 すべての機種を保証するものではありません。

Wi-Fi TVモード中継機能 対応機種一覧表

○=利用可能、×=利用不可                                    【2017年10月現在】
無線LAN親機 Wi-Fi TVモード中継機能 対応機種
WF1200HP
WF1200HP2
WG1200HP
WG1200HP2
WG1200HS2
WG1800HP2
WG1800HP3
WG1900HP
WG2200HP
WG2600HP2
W1200EX
W1200EX-MS

WF1200HP
WF1200HP2
WG1200HP
WG1200HP2
WG1200HS
WG1200HS2
WG1400HP
WG1800HP
WG1800HP2
WG1800HP3
WG1900HP
WG2200HP
WG2600HP
WG2600HP2
WR9500N(HPモデル)

「TVモード」で中継する場合は、親機・子機ともに「TVモード」に対応している必要があります。
「TVモード」に対応している子機は、以下です。
WF1200HP(CONVERTERモード)、WF1200HP2(CONVERTERモード)、WG1200HP(CONVERTERモード)、WG1200HP2(CONVERTERモード)、WG1200HS2(CONVERTERモード)、WG1400HP(CONVERTERモード)、WG1800HP(CONVERTERモード)、WG1800HP2(CONVERTERモード)、WG1800HP3(CONVERTERモード)、WG1900HP(CONVERTERモード)、WG2200HP(CONVERTERモード)、WG2600HP(CONVERTERモード)、WG2600HP2(CONVERTERモード)、WR9500N(CONVERTERモード)、W1200EX(子機として利用の場合)、W1200EX-MS(子機として利用の場合)、WL300NE-AG


Wi-Fi高速中継機能 対応機種一覧表

○=利用可能、×=利用不可                                                   【2017年10月現在】
無線LAN親機 Wi-Fi高速中継機能 対応機種
WR9500N
(HPモデル)

(ファームウェア
Ver.1.0.14以降)
WF1200HP
WF1200HP2
WG1200HP
WG1200HP2
WG1200HS2

WG1800HP
WG1800HP2
WG1800HP3
WG1900HP
WG2200HP WG2600HP2
W1200EX
W1200EX-MS

WF1200CR
WF1200HP
WF1200HP2
WG1200HP
WG1200HP2
WG1200HS
WG1200HS2
WG1400HP
WG1800HP
WG1800HP2
WG1800HP3
WG1900HP
WG2200HP
WG2600HP
WG2600HP2
WR9500N(HPモデル)


Wi-Fi中継機能 対応機種一覧表

○=利用可能、×=利用不可                                      【2017年10月現在】
無線LAN親機 Wi-Fi中継機能 対応機種
WF300HP2
WR8165N

( ファームウェア
Ver.1.0.21以降)
WG1200HP
WG1200HP2
WG1200HS2
WG1800HP3
WG1900HP
WG2600HP2 W1200EX
W1200EX-MS

HT100LN
W300P ※1
W500P ※1
WF300HP
WF300HP2
WF800HP
WF1200CR
WF1200HP
WF1200HP2
WG300HP
WG600HP
WG800HP
WG1200HP
WG1200HP2
WG1200HS
WG1200HS2
WG1400HP
WG1800HP
WG1800HP2
WG1800HP3
WG1900HP
WG2200HP
WG2600HP
WG2600HP2
WR8160N(STモデル)
WR8165N(STモデル)
WR8175N(HPモデル)
WR8370N(HPモデル)
WR8600N(HPモデル)
WR8700N(HPモデル)
WR8750N(HPモデル)
WR9300N(HPモデル)
WR9500N(HPモデル)

※1 Aterm W300P/W500Pは、PPPoE機能に対応しておりません。 PPPoE接続を利用する回線事業者・プロバイダでは、ルータとしては使用できません。
