WH802Sトップページ > 各部名称 >
各部名称 - (CT)

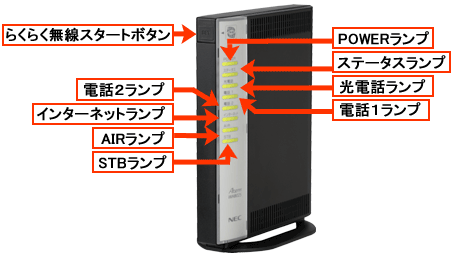

前面
| 名称 | 表示（色） | 説明 | |
|---|---|---|---|
| らくらく無線 スタートボタン |
SET | 「らくらく無線スタート」または「らくらく無線スタートEX」で 設定するときに使用します。 |
|
| POWER ランプ（電源） |
緑 | 点灯 | 電源が入っています。 |
| 点滅 | 「らくらく無線スタート」で無線接続の設定準備中です。 | ||
| 橙 | 点灯 | 「らくらく無線スタート」で無線接続の設定が完了しています。 | |
| 点滅 | 「らくらく無線スタート」で設定中です。 | ||
| 赤 | 点灯 | 「らくらく無線スタート」で無線接続の設定が失敗しています。 | |
| − | 消灯 | 電源が入っていません。 | |
| ステータス ランプ |
緑 | 点灯 | ルータ機能が動作しています。 |
| 点滅 | 初期状態になっています。 | ||
| 橙 | 点灯 | リモートメンテナンスが許可されています。 | |
| 点滅 | リモートメンテナンスの認証中です。 | ||
| 赤 | 点灯 | 装置が故障しています。 | |
| 点滅 | 最新のファームウェア、設定情報を書き込み中です。 ※故障の原因となりますので、点滅中は電源を絶対に切らないでください。 |
||
| 赤 橙 |
交互 点滅 |
コミュファ光サービスが停止されています。 | |
| − | 消灯 | ルータ機能が停止しています。 | |
| 光電話 ランプ |
緑 | 点灯 | コミュファ光電話サービスが利用可能です。 |
| 点滅 | コミュファ光電話サービスへの登録中です。 | ||
| 橙 | 点灯 | コミュファ光電話サービスの登録のうち一部が失敗しています。 | |
| 点滅 | コミュファ光電話サービスへの接続中です。 | ||
| 赤 | 点灯 | コミュファ光電話サービスが利用できません。 （PPP認証失敗） |
|
| 点滅 | コミュファ光電話サービスが利用できません。 （PPP接続失敗） |
||
| 赤 橙 |
交互 点滅 |
コミュファ光電話サービスが利用できません。 （登録失敗） |
|
| − | 消灯 | コミュファ光電話サービスが利用できません。 （光電話未契約または初期状態） |
|
| 電話１ ランプ |
緑 | 点灯 | 電話１ポートに接続した電話機の受話器があがっています。 |
| 点滅 | 電話１ポートに接続した電話機に着信中です。 | ||
| − | 消灯 | 電話１ポートに接続した電話機が使用中でないもしくは、未接続です。 | |
| 電話２ ランプ |
緑 | 点灯 | 電話２ポートに接続した電話機の受話器があがっています。 |
| 点滅 | 電話２ポートに接続した電話機に着信中です。 | ||
| − | 消灯 | 電話２ポートに接続した電話機が使用中でないもしくは、未接続です。 | |
| インターネット ランプ |
緑 | 点灯 | コミュファ光インターネットサービスが利用可能です。 |
| 点滅 | コミュファ光インターネットサービスへの通信中です。 | ||
| 橙 | 点灯 | コミュファ光インターネットサービスへの接続待機中です。 （PPP接続待機中） |
|
| 点滅 | コミュファ光インターネットサービスへの接続中です。 （PPP接続中） |
||
| 赤 | 点灯 | コミュファ光インターネットサービスが利用できません。 （PPP認証失敗） |
|
| 点滅 | コミュファ光インターネットサービスが利用できません。 （PPP接続失敗） |
||
| 赤 橙 |
交互 点滅 |
LANポートに接続された機器の接続に誤りがあります。 | |
| − | 消灯 | コミュファ光インターネットサービスへの接続設定がありません。 もしくは、ルータ機能停止状態またはWANポート未接続です。 |
|
| AIR ランプ |
緑 | 点灯 | IEEE 802.11b/gでデータを送受信中です。 |
| 点滅 | IEEE 802.11b/gでデータを送受信中です。 | ||
| 橙 | 点灯 | IEEE 802.11a で動作しています。 | |
| 点滅 | IEEE 802.11aでデータを送受信中です。 | ||
| 赤 | 点滅 | IEEE 802.11aで干渉をする電波（レーダー波）がないか検出しています。 | |
| − | 消灯 | 無線機能が停止しています。 | |
| STB ランプ |
将来サービスのためのランプです。現在は使用しません。 | ||

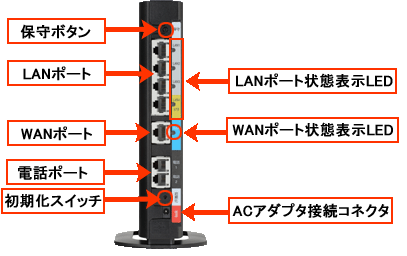

背面
| 名称 | 表示 | 説明 | |
|---|---|---|---|
| 保守ボタン | 保守 | リモートメンテナンスを許可するときに使用します。 | |
| LANポート |
LAN1〜LAN4 | パソコンまたはゲーム機などを接続します。 ※LAN4/STBポートは本製品前面のSTBランプが消灯している場合はLANポートとしてご利用いただけます。 |
|
| WANポート |
WAN | 回線終端装置/VDSL子装置/インターネット用モジュラジャックを接続します。 | |
| 電話ポート | 電話１、電話２ | 電話機を接続します。 | |
| 初期化スイッチ | 初期化 | 初期化するときに使用します。 | |
| ACアダプタ 接続コネクタ |
電源 | ACアダプタを接続します。 | |
| LANポート 状態表示LED |
緑 | 点灯 | LANポートに接続された機器とリンクが確立しています。 |
| 点滅 | LANポートに接続された機器とデータを送受信中です。 | ||
| WANポート 状態表示LED |
緑 | 点灯 | WANポートに接続された機器とリンクが確立しています。 |
| 点滅 | WANポートに接続された機器とデータを送受信中です。 | ||
