各部名称 - (SZ)

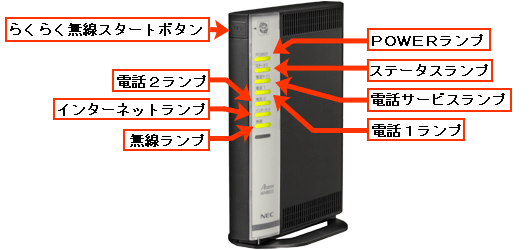

前面
| 名称 | 表示（色） | 説明 | |
|---|---|---|---|
| らくらく無線 スタートボタン |
SET | 「らくらく無線スタート」で設定をするときに使用します。 | |
| POWER ランプ |
緑 | 点灯 | 電源が入っています。 |
| 点滅 | 「らくらく無線スタート」での設定準備中です。 | ||
| 橙 | 点灯 | 「らくらく無線スタート」での設定が完了しています。 （約10秒間点灯） |
|
| 点滅 | 「らくらく無線スタート」で通信中です。 | ||
| 赤 | 点灯 | 「らくらく無線スタート」での設定が失敗しています。 （約10秒間点灯） |
|
| − | 消灯 | 電源が入っていません。 | |
| ステータス ランプ |
緑 | 点灯 | ルータ機能が有効です。 |
| 点滅 | 「らくらくネットスタート」が完了していません。 | ||
| 緑 橙 |
点滅 | 「らくらくネットスタート」で自動設定中です。 | |
| 橙 | 点灯 | リモートメンテナンスが許可されています。 | |
| 赤 | 点灯 | 装置が故障しています。 | |
| 点滅 | 最新のファームウェアを書き込んでいます。 ※このランプが点滅しているときは、本商品のファームウェアまたは設定情報を書き換えている状態ですので、絶対に電源を切らないでください。故障の原因となります。 |
||
| 赤 橙 |
点滅 | 「らくらくネットスタート」による環境確認が失敗しました。 | |
| − | 消灯 | ルータ機能が無効です。（ブリッジ動作しています。） | |
| 電話サービス ランプ |
緑 | 点灯 | 電話サービスが有効です。電話サービス用PPPが確立しています。 |
| 橙 | 点滅 | 電話サービスが有効です。電話サービス用PPP確立中です。 | |
| 赤 | 点灯 | 電話サービスが有効です。電話サービス用PPP認証失敗による待機中です。 | |
| 点滅 | 電話サービスが有効です。電話サービス用PPPが認証失敗以外の原因により待機中です。 | ||
| − | 消灯 | 電話サービスが未契約、もしくはWANポートが接続されていません。 | |
| 電話１ ランプ |
緑 | 点灯 | 電話サービスが利用可能です。 |
| 点滅 | 電話１ポートの電話機より0ABJによる通話中です。 | ||
| 橙 | 点滅 | 電話１ポートの電話機より050による通話中です。 | |
| 赤 | 点灯 | 電話サービス登録異常が発生しています。 | |
| 点滅 | 電話サービス登録異常が発生しています。 | ||
| − | 消灯 | 電話サービスが未契約、電話サービス用PPPが確立していない、もしくはWANポートが接続されていません。 | |
| 電話２ ランプ |
緑 | 点灯 | 電話サービスが利用可能です。 |
| 点滅 | 電話２ポートの電話機より0ABJによる通話中です。 | ||
| 橙 | 点滅 | 電話２ポートの電話機より050による通話中です。 | |
| 赤 | 点灯 | 電話サービス登録異常が発生しています。 | |
| 点滅 | 電話サービス登録異常が発生しています。 | ||
| − | 消灯 | 電話サービスが未契約、電話サービス用PPPが確立していない、もしくはWANポートが接続されていません。 | |
| インターネット ランプ |
緑 | 点灯 | インターネットサービスが利用可能です。 |
| 点滅 | インターネットサービスへの通信が行われています。 | ||
| 橙 | 点灯 | インターネット用PPP確立待機中です。 | |
| 点滅 | インターネット用PPP確立中です。 | ||
| 赤 | 点灯 | インターネット用PPP認証失敗による待機中です。 | |
| 点滅 | インターネット用PPPが認証失敗以外の原因により待機中です。 | ||
| 赤 橙 |
点灯 | LANポートに接続された機器の接続に誤りがあります。 | |
| − | 消灯 | ルータ機能が無効、インターネット接続用PPPアカウント未設定、もしくはWANポートが接続されていません。 | |
| 無線 ランプ |
緑 | 点灯 | 無線動作モードが2.4GHｚモードに設定されているとき |
| 点滅 | 2.4GHｚモードでデータ送受信中 | ||
| 橙 | 点灯 | 無線動作モードが5GHｚモードに設定されているとき | |
| 点滅 | 5GHｚモードでデータ送受信中 | ||
| 赤 | 点滅 | 5GHｚモードで52、56、60、64ch（W53）を 設定した際、干渉をする電波（レーダー波）が ないか検出しているとき |
|
| − | 消灯 | 無線機能が未契約、もしくは無効です。 | |

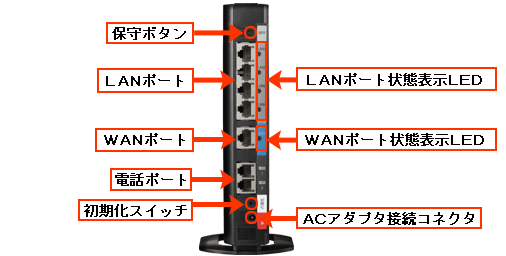

背面
| 名称 | 表示 | 説明 | |
|---|---|---|---|
| 保守ボタン | 保守 | リモートメンテナンスを許可するときに使用します。 | |
| LANポート | LAN1〜LAN4 | パソコンまたはゲーム機などとの接続に使用します。 |
|
| WANポート | WAN | 回線終端装置との接続に使用します。 | |
| 電話ポート | 電話１ 電話２ |
電話機コードを使用して電話機を接続するためのポートです。 | |
| 初期化スイッチ | 初期化 | 初期化するときに使用します。 | |
| ACアダプタ 接続コネクタ |
電源 | ACアダプタを接続します。 | |
| LANポート 状態表示LED |
緑 | 点灯 | パソコンまたはゲーム機などが接続され、リンクが確立しているとき |
| 点滅 | パソコンまたはゲーム機などとデータ送受信中 | ||
| WANポート 状態表示LED |
緑 | 点灯 | 回線終端装置が接続され、リンクが確立しているとき |
| 点滅 | 回線終端装置とデータ送受信中 | ||
