各部名称 - (AZ)

各部名称を掲載しています。各ランプ表示の概要が色ごとに確認できます。

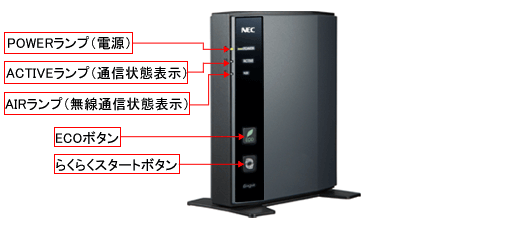

前面

前面

名称 表示（色） 説明
POWERランプ
（電源）		 緑 点灯 電源が入っているとき
点滅

「らくらく無線スタート」で設定をしているとき
初期化起動後のとき（ACTIVE、AIRランプと３秒間同時点滅）
遅い
点滅		 ECOモード起動中のとき
緑
橙		 点滅 「WPS」で無線設定中のとき
橙 点灯

※1

 ファームウェアをバージョンアップしているとき
「らくらく無線スタート」の設定が完了したとき
「WPS」で無線設定が完了したとき
USBポートに接続したデバイスにデータを書き込んでいるとき
点滅 「らくらく無線スタート」で設定をしているとき
赤 点灯 「らくらく無線スタート」に失敗したとき
点滅 初期化準備状態のとき
「WPS」で無線設定が失敗したとき
− 消灯 電源が入っていないとき
ACTIVEランプ
（通信状態表示）

※2

 緑 点灯 PPPoE(V4/V6)のPPPリンクが確立しているとき
点滅 PPPoE(V4/V6)のPPP認証が成功したとき
初期化起動後のとき（POWER、AIRランプと３秒間同時点滅）
遅い
点滅		 PPPoE(V4/V6)のPPP認証が失敗したとき（１秒間隔）
速い
点滅		 PPPoE(V4/V6)のPPP認証を確認しているとき
橙 点灯 自動設定動作中のとき
− 消灯 PPPoE(V4/V6)のPPPリンクが確立していないとき
AIRランプ

※2

 緑 点灯 IEEE802.11g+b(+11n)モードで通信可能なとき
点滅 初期化起動後のとき（POWER、ACTIVEランプと３秒同時点滅）
速い
点滅		 IEEE802.11g+b(+11n)モードでデータ送受信しているとき
− 消灯 無線LAN を使用していないとき
ECOボタン

※3

 ECO ECOモードに設定するときに使用します。
らくらく
スタートボタン		 らくらく
スタート		 「らくらく無線スタート」、「らくらく無線スタートEX」
または「WPS機能」で設定するときに使用します。

注意

  1. ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。
  2. ECOモード起動中は消灯します。
  3. ECOモード起動中は、一部機能が制限されます。

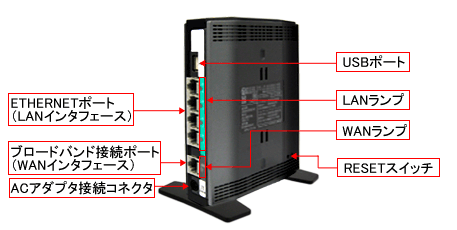

背面・側面

背面・側面

名称 表示 説明
ETHERNETポート
（LANインタフェース）
 LAN1〜
LAN4		 パソコンまたはゲーム機などと接続します。
ブロードバンド接続ポート
（WANインタフェース）
 WAN ブロードバンドモデム／回線終端装置などと接続します。
ACアダプタ
接続コネクタ		 電源 WR8371N用ACアダプタを接続します。
USBポート USBポート USBデバイスを接続するためのポートです。
LANランプ

※

 緑 点灯 ETHERNETポートのリンクが確立しているとき
点滅 ETHERNETポートがデータ送受信しているとき
消灯 ETHERNETポートのリンクが確立していないとき
WANランプ

※

 緑 点灯 ブロードバンド接続ポートのリンクが確立しているとき
点滅 ブロードバンド接続ポートがデータ送受信しているとき
消灯 ブロードバンド接続ポートのリンクが確立していないとき
RESETスイッチ − 初期化するときに使用します。

注意

※ ECOモード起動中は消灯します。
