各部名称 - (CT)
前面
| 名称 | 表示（色） | 説明 | |
|---|---|---|---|
| POWER ランプ |
緑 | 点灯 | 電源が入っています。 |
| 緑 橙 |
交互 点滅 |
「WPS」で無線設定しています。 | |
| 橙 | 点灯 | 「WPS」で無線設定が完了しています。（10秒間） 省電力中です。（ECO機能設定２ 選択時） |
|
| 赤 | 点滅 | 「WPS」で無線設定が失敗しました。 | |
| − | 消灯 | 電源が入っていません。 |
|
| 省電力中です。（ECO機能設定１ 選択時） | |||
| ステータス ランプ |
緑 | 点灯 | ルータモードで動作しています。 |
| 点滅 | 初期状態（工場出荷状態）です。 | ||
| 橙 | 点灯 | リモートメンテナンスが許可されています。 | |
| 点滅 | リモートメンテナンスの認証中です。 | ||
| 赤 | 点灯 | 装置が故障しています。 | |
| 早い 点滅 |
最新のファームウェア、設定情報を書き込み中です。 ※故障の原因となりますので、点滅中は電源を絶対に切らないでください。 |
||
| 遅い 点滅 |
フェールセーフ動作中です。※1 | ||
| 赤 橙 |
交互 点滅 |
コミュファ光サービスが停止しています。 | |
| − | 消灯 | ルータ機能が停止しています。 |
|
| 省電力中です。 | |||
| 光電話 ランプ |
緑 | 点灯 | コミュファ光電話サービスが利用可能です。 |
| 点滅 | コミュファ光電話サービスへの登録中です。 | ||
| 橙 | 点灯 | コミュファ光電話サービスの登録のうち一部が失敗しています。 | |
| 点滅 | コミュファ光電話サービスへの接続中です。 | ||
| 赤 | 点灯 | コミュファ光電話サービスが利用できません。 （PPP認証失敗） |
|
| 点滅 | コミュファ光電話サービスが利用できません。 （PPP接続失敗） |
||
| 赤 橙 |
交互 点滅 |
コミュファ光電話サービスが利用できません。 （登録失敗） |
|
| − | 消灯 | コミュファ光電話サービスが利用できません。 （光電話未契約または初期状態） |
|
| 省電力中です。（ECO機能設定１ 選択時） | |||
| 電話１〜2 ランプ |
緑 | 点灯 | 電話使用中です。 |
| 点滅 | 電話ポートに接続した電話機に着信中です。 | ||
| 橙 | 点滅 | 迷惑電話等の拒否動作中です。※2 | |
| − | 消灯 | 電話機が未使用もしくは、未接続です。 |
|
| 省電力中です。（ECO機能設定1 選択時） | |||
| インターネット ランプ |
緑 | 点灯 | コミュファ光インターネットサービス(IPv6※3/IPv4)が利用可能です。 |
| 点滅 | コミュファ光インターネットサービス(IPv6※3)への接続試行中です。 | ||
| 橙 | 点灯 | コミュファ光インターネットサービス(IPv6※3/IPv4)への接続待機中です。 （PPP接続待機中） |
|
| 点滅 | コミュファ光インターネットサービス(IPv6※3/IPv4)への接続中です。 （PPP接続中） |
||
| 赤 | 点灯 | コミュファ光インターネットサービス(IPv6※3/IPv4)が利用できません。 （PPP認証失敗） |
|
| 点滅 | コミュファ光インターネットサービス(IPv6※3/IPv4)が利用できません。 （PPP接続失敗） |
||
| 赤 橙 |
交互 点滅 |
LANポートに接続機器の接続に誤りがあります。 | |
| − | 消灯 | コミュファ光インターネットサービス(IPv6※3/IPv4)への接続設定がありません。もしくは、ルータ機能停止状態またはWANポート未接続です。 | |
| 省電力中です。 | |||
| AIR_2.4G ランプ |
緑 | 点灯 | 2.4GHzの無線機能動作中です。 |
| 橙 | 点灯 | 2.4GHzの無線機能動作中です。 （IEEE 802.11g＋bで動作しているととき） |
|
| 赤 | 点灯 | 無線LANと干渉する電波を検出しています。 | |
| 無線LANと干渉する電波を検出中です。 | |||
| − | 消灯 | 2.4GHzの無線機能が停止しています。 | |
| 省電力中です。 | |||
| AIR_5G ランプ |
緑 | 点灯 | 5GHzの無線機能動作中です。 |
| 点滅 | DFS干渉確認中 ※DFS干渉確認は、W53/W56帯域の無線チャネルを選択した場合に選択チャネルが気象観測レーダー等と電波干渉がないかを確認する動作です。 |
||
| 赤 | 点灯 | フェールセーフによる電源OFF状態です。 | |
| 無線LANと干渉する電波を検出中です。 | |||
| − | 消灯 | 5GHzの無線機能が停止しています。 | |
| 省電力中です。 | |||
- LAN4ポートの通信速度を1Gbpsに制限中です。
- 本機能のご利用可否は、通信事業者との契約内容によります。
- IPv6機能の利用可否は、通信事業者との契約内容によります。

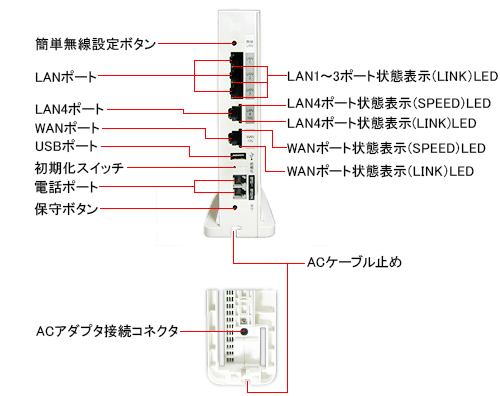

背面／底面
| 名称 | 表示 | 説明 | |
|---|---|---|---|
| 簡単無線設定 ボタン |
無線LAN | 「WPS」で無線LAN接続設定をする際に使用します。 | |
| LAN１〜３ポート |
LAN１〜 LAN３ |
LANケーブルを使用して、パソコンなどの端末と接続するためのポートです。 3ポート(1000BASE-T/100BASE-TX/10BASE-Te) ※ Cat6A以上、STPケーブル推奨（UTPも利用可） |
|
| LAN４ポート | LAN４ 10G | LANケーブルを使用して、パソコンなどの端末と接続するためのポートです。 1ポート(10GBASE-T/5GBASE-T/2.5GBASE-T/1000BASE-T/100BASE-TX) ※ Cat6A以上、STPケーブル推奨（UTPも利用可） |
|
| WANポート |
WAN 10G | 回線終端装置などと接続します。 (10GBASE-T/1000BASE-T) ※ Cat6A以上、STPケーブル推奨（UTPも利用可） |
|
| USBポート |  |
USBデバイスを接続するためのポートです。 | |
| 初期化スイッチ | 初期化 | 初期化するときに使用します。 | |
| 電話1〜2ポート | 電話１、 電話２ |
電話機コードを使用して、電話機を接続するためのポートです。 | |
| 保守ボタン | 保守 | 通信事業のガイドを参照してください。 | |
| LAN１〜３ポート 状態表示 (LINK)LED |
緑 | 点灯 | LAN上の機器（パソコンなど）とのリンクが確立しています。(1G/100M/10M) |
| 点滅 | データ送受信中です。 | ||
| − | 消灯 | ECOモード中、またはLAN上の機器（パソコンなど）とのリンクが確立していません。 | |
| LAN４ポート 状態表示 (LINK)LED |
緑 | 点灯 | LAN上の機器（パソコンなど）とのリンクが確立しています。(10G/5G/2.5G/1G/100M) |
| 点滅 | データ送受信中です。 | ||
| − | 消灯 | ECOモード中、またはLAN上の機器（パソコンなど）とのリンクが確立していません。 | |
| LAN４ポート 状態表示 (SPEED)LED |
緑 | 点灯 | リンク速度(10Gbps)で接続中です。 |
| 橙 | 点灯 | リンク速度(5Gbps/2.5Gbps/1G/100M)で接続中です。 | |
| − | 消灯 | ECOモード中、または接続できない状態です。 | |
| WANポート 状態表示 (LINK)LED |
緑 | 点灯 | WAN側とのリンクが確立しています。 |
| 点滅 | データ送受信中です。 | ||
| − | 消灯 | ECOモード中、またはWAN側とのリンクが確立していません。 | |
| WANポート 状態表示 (SPEED)LED |
緑 | 点灯 | リンク速度(10Gbps)で接続中です。 |
| 橙 | 点灯 | リンク速度(1G)で接続中です。 | |
| − | 消灯 | ECOモード中、または接続できない状態です。 | |
| ACケーブル止め | − | ACアダプタのプラグケーブルを通して固定します。 |
|
| ACアダプタ接続 コネクタ |
電源 | WH842X用ACアダプタを接続します。 | |
