UPnPの設定をする

Windows(R) XP のパソコンにUPnPの設定をする

＜準備＞
設定の前に Windows Update より修正ファイルをインストールする必要があります。
修正ファイルをインストールしないと Windows(R) Messenger の「電話をかける」の機能が使用できません。

[スタート]-[マイコンピュータ]をクリックし、Windows(R) XP をインストールしたドライブの[Windows]から[system32]をクリックする

[rtcdll.dll]の更新日時が、「2002/02/10以降」になっていれば更新済みです。
ファイルが古い場合は[スタート]-[すべてのプログラム]-[Windows Update]を選択し、[インストールする更新の選択]をクリックし、一覧から [Windowsメッセンジャのオーディオに関連するアップデート]をインストールしてください。

＜設定＞

[スタート]-[コントロールパネル]をクリックする

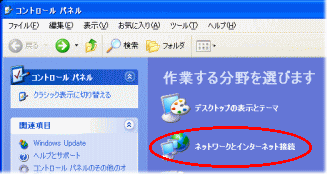

[ネットワークとインターネット接続]アイコンをクリックする
コントロールパネルは、[カテゴリ表示]にしてください。

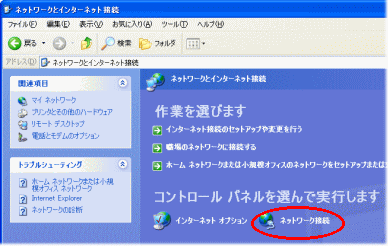

[ネットワーク接続]アイコンをクリックする

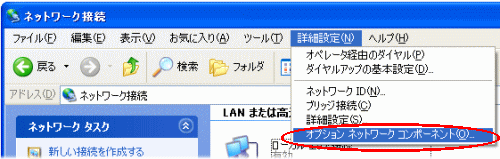

メニューの[詳細設定]をクリックし、 [オプションネットワークコンポーネント]をクリックする

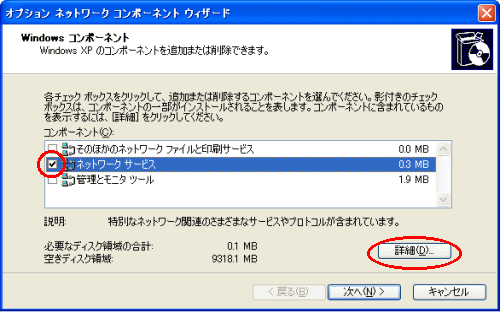

ネットワークサービスにチェックを入れ、[詳細]をクリックする

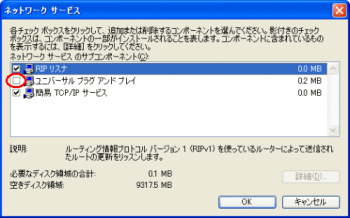

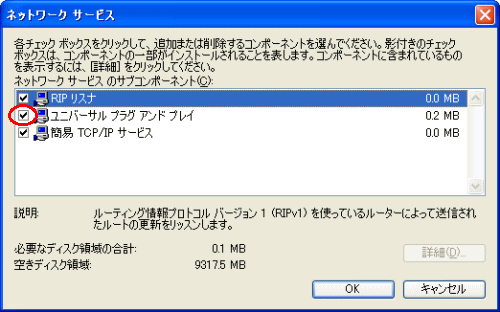

[ユニバーサルプラグアンドプレイ]にチェックを入れる

[OK]をクリックする

[次へ]をクリックする

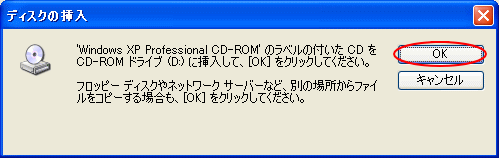

次の画面が表示された場合は、画面の指示に従って[OK]をクリックする

以上でパソコンのUPnP機能は動作します。
本商品のUPnP機能は、初期値で「使用する」になってます。
あとは通常の接続の方法によりインターネット接続し、Windows(R) Messenger 4.7 もしくは MSN Messenger 5 をご利用ください。
本商品のUPnP機能が正常に動作すると、下記のアイコンが表示されます。

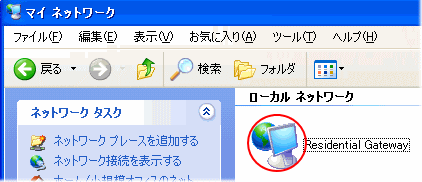

■[マイネットワーク]画面に[Residential Gateway]アイコンが表示されます。

[Residential Gateway]アイコンをダブルクリックすると、「クイック設定Web」の画面を開き、設定できます。

※　

[マイネットワーク]画面は、[スタート]-[マイコンピュータ]- [マイネットワーク]をクリックすると表示されます。

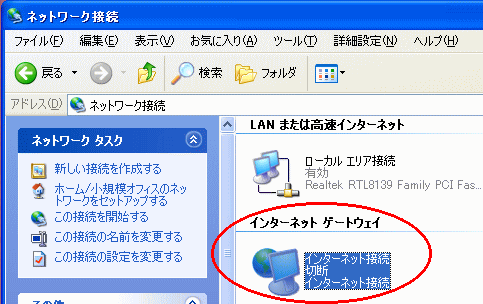

■[ネットワーク接続]画面に[インターネットゲートウェイ]アイコンが表示されます。

表示された[インターネットゲートウェイ]アイコンを右クリックし、 [接続]または[切断]をクリックすると、WAN側への接続/切断ができます。
([インターネットゲートウェイ]アイコンを右クリックし、 [状態]をクリックすると、WAN側の接続状態を確認できます。)

※　

[ネットワーク接続]画面は、[スタート]-[コントロールパネル]- [ネットワーク接続]をクリックすると表示されます。

[インターネットゲートウェイ]アイコンの回線状態は、WAN側の回線状態を表しています。
各パソコンの接続状態を表しているものではありません。
1台目のパソコンがインターネットに接続していれば2台目のパソコンは、WAN側へ接続していなくても、「接続中」と表示されます。
また、複数のパソコンがインターネットに接続している状態で、このアイコンにより「切断」を行うと、すべてのパソコンのインターネット接続が切断されてしまいます。

＜こんなときは＞
－[マイネットワーク]画面の[Residential Gateway]アイコンが表示されない
　　(本商品を検出できない)場合－

ケーブルの抜き差し、パソコンのIPアドレスの更新、本商品の設定後の再起動、バージョンアップ、電源OFF/ONのあと、本商品を検出する際に時間がかかる場合があります。(30秒程度)
しばらく待ってみても本商品が検出されない場合は、パソコンを再起動してください。
一度UPnPで他の本商品や他のUPnP対応ルータに接続したパソコンを他の本商品に接続しても検出されないことがあります。
この場合はパソコンを再起動してください。

－UPnP機能を停止したい場合－

パソコンの設定	上記のUPnP機能の設定手順6の画面で［ユニバーサルプラグアンドプレイ］のチェックを外します。
本商品の設定	「クイック設定Web」の「詳細設定」- 「高度な設定」-［NAT/UPnP設定］で、「UPnP機能」の「使用する」のチェックを外します。
