| 各部の名称と機能 |

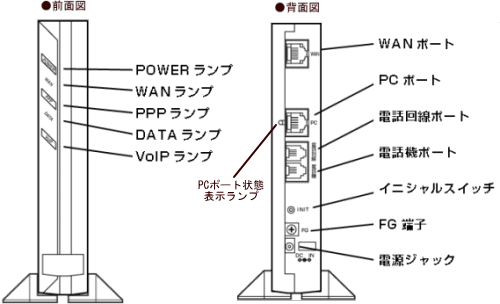

■前面
| ランプの名称 | 表示(色) | 機能説明 | ||
|
源 |
POWERランプ | 緑 | 点灯 | 電源が投入されています。 |
| − | 消灯 | 電源が切れています。 | ||
|
線 状 態 |
WANランプ | 緑 | 点灯 | ブロードバンドモデムとリンクが 確立しています。 |
| 点滅 | ブロードバンドモデムとデータ送受信中です。 | |||
| − | 消灯 | ブロードバンドモデムとリンクが確立していません。 | ||
|
信 状 態 表 示 |
PPPランプ | 緑 | 点灯 | PPPのリンクが確立しています。 |
| 遅い点滅 | PPPの認証が失敗しました(約1秒間隔)。 | |||
| 速い点滅 | 相手先から応答がありません。 | |||
| − | 消灯 | PPPのリンクが確立していません。 | ||
| DATAランプ | 緑 | 点灯 | PCポートでデータの送受信をしています。 | |
| − | 消灯 | PCポートでデータの送受信をしていません。 | ||
| VoIPランプ | 緑 | 点灯 | IP電話を使用できます。 | |
| 点滅 | IP電話を使用中です(約0.5秒間隔)。 | |||
| 赤 | 点灯 | IP電話を使用できません。 | ||
| 橙 | 点滅 | 加入電話(NTT等)で通話中です(約0.5秒間隔)。 | ||
| − | 消灯 | IP電話が設定されていません。 | ||
■背面
| 名称 | 表示 | 機能説明 |
| WANポート |
WAN | ETHERNETケーブルを使用してADSLモデムまたはブロードバンドモデムに 接続するためのポートです。 |
| PCポート | PC | ETHERNETケーブル(添付品)を使用してパソコンと接続するためのポートです。 (100BASE-TX/10BASE-T) |
| 電話回線ポート | 電話回線 | 電話回線ケーブル(添付品)を使用してスプリッタのPHONEポートまたは 電話回線用モジュラージャックに接続するためのポートです。 |
| 電話機ポート | 電話機 | 電話回線ケーブルを使用して電話機を接続するためのポートです。 |
| イニシャルスイッチ | INIT | 工場出荷時の設定値で起動するためのスイッチです。 |
| FG端子 | FG | アース線を接続するための端子です。(ネジ径は4.0mm) |
| 電源ジャック | DC IN | 電源コードを接続します。 |
| PCポート状態表示ランプ | - | 緑点灯：
パソコンとリンクが確立しています。 緑点滅： パソコンとデータの送受信をしています。 消灯 ：パソコンとリンクが確立していません。 |
