| 各部の名称と機能 |

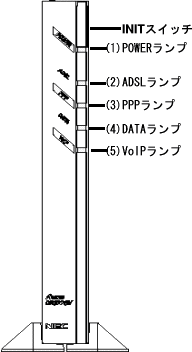

■前面
| ランプの名称 | 表示(色) | 機能説明 | ||
| 電 源 ラ ン プ |
(1)POWERランプ | 緑 | 点灯 | 電源ジャックが差し込まれています。 |
| 点滅 | 初期化準備状態です。 | |||
| 橙 | 点灯 | ファームウェアをバージョンアップしています。 | ||
| 赤 | 点滅 | バージョンアップに失敗しました。 ※お知らせを参照ください。 | ||
| − | 消灯 | 電源ジャックが取り外されています。 | ||
|
A D S L 回 線 ラ ン プ |
(2)ADSLランプ | 緑 | 点灯 | ADSL回線のリンクが確立しています。 |
| 遅い点滅 | ADSL回線の信号検出待ちです(約0.4秒間隔)。 | |||
| 速い点滅 | ADSL回線の回線状態をチェック中です(約0.2秒間隔)。 | |||
| 通 信 状 態 表 示 ラ ン プ |
(3)PPPランプ | 緑 | 点灯 | PPPのリンクが確立しています。 |
| 遅い点滅 | PPPの認証が失敗しました(約1秒間隔)。「チーカチーカ」 | |||
| 速い点滅 | 相手先から応答がありません。「チカチカ」 | |||
| 消灯 | PPPのリンクが確立していません。 | |||
| (4)DATAランプ | 緑 | 点灯 | データの送受信をしています。 | |
| 消灯 | データの送受信をしていません。 | |||
| (5)VoIPランプ | 緑 | 点灯 | IP電話を使用できます。 | |
| 点滅 | IP電話を使用中です(約0.5秒間隔)。 | |||
| 赤 | 点灯 | IP電話を使用できません。 | ||
| 橙 | 点灯 | 「情報」- 「電話の状態と状態の変更」で［IP電話利用停止］が設定されています。 | ||
| 点滅 | 加入電話(NTT等)を使用中です(約0.5秒間隔)。 | |||
| − | 消灯 | IP電話が設定されていません。 | ||
| 名称 | 表示 | 機能説明 |
| INITスイッチ | − | 工場出荷時の設定値で起動するときに使用します。 |

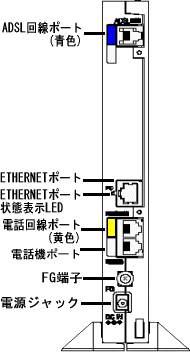

■背面
| 名称 | 表示 | 機能説明 |
| ADSL回線ポート (青色) |
ADSL回線 | ADSL回線ケーブル(添付品)を使用してスプリッタのMODEMポートに 接続するためのポートです。 |
| FG端子 | FG | アース線を接続するための端子です。(ネジ径は4.0mm) |
| 電話回線ポート (黄色) |
電話回線 | ADSL回線ケーブル(添付品)を使用してスプリッタのPHONEポートに 接続するためのポートです。 |
| 電話機ポート | 電話機 | 電話回線ケーブルを使用して電話機を接続するためのポートです。 |
| ETHERNETポート | PC | ETHERNETケーブル(添付品)を使用してパソコンと接続するためのポートです。 (100BASE-TX/10BASE-T) |
| 電源ジャック | DC IN | ACアダプタを接続します。 |
| ランプの名称 | 表示(色) | 機能説明 | ||
| 通 信 状 態 表 示 ラ ン プ |
ETHERNETポート 状態表示LED |
緑 | 点灯 | ETHERNETポートのリンクが確立しています。 |
| 点滅 | パソコンまたはHUBとデータ送受信中です。 | |||
| − | 消灯 | ETHERNETポートのリンクが確立していません。 | ||
＜お知らせ＞
- POWERランプが赤点滅している時は、バージョンアップに失敗しています。
その場合には、別紙(「つなぎかたガイド」)に示すお問い合わせ先までご連絡ください。
