| 本商品の装置情報や状態を表示します。 |
| |
| ※「クイック設定Web」画面に表示されているボタンについての説明は こちら |
|

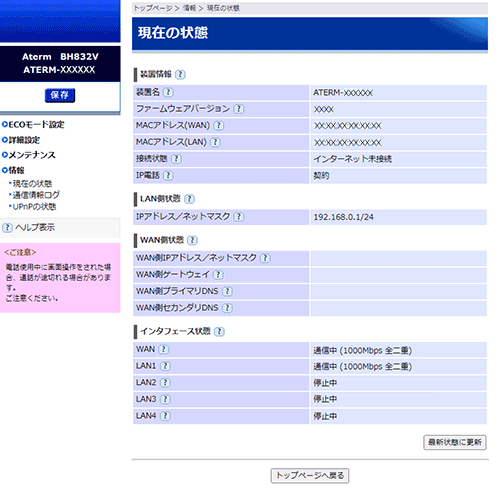

| ■現在の状態 |
|
| （画面はUCOM光電話をご利用の場合の例です） |
| 下記の状態が表示されます。 |
|
| ［装置情報］ |
 |
装置名 |
|
本商品の装置名が表示されます。 |
|
|
|
ファームウェアバージョン |
|
本商品のファームウェアバージョンです。 |
|
|
|
MACアドレス(WAN) |
|
WAN側のMACアドレスです。 |
|
|
|
MACアドレス(LAN) |
|
LAN側のMACアドレスです。 |
|
|
|
|
接続状態
|
|
接続状態を表示します。 |
|
|
|
|
IP電話
|
|
IP電話の契約状態を表示します。 |
|
※ |
UCOM光電話をご利用の場合に表示されます。 |
|
|
|
|
|
|
|
|
| ［LAN側状態］ |
|
IPアドレス／ネットマスク |
|
本商品のLAN側のIPアドレスとネットマスクです。
「LAN側設定」で設定した値が表示されます。 |
|
|
| |
|
| ［WAN側状態］ |
|
WAN側IPアドレス／ネットマスク |
|
WAN側のIPアドレスを表示します。
「WAN側設定」で設定した値が表示されます。 |
|
|
|
WAN側ゲートウェイ |
|
WAN側のゲートウェイを表示します。 |
| |
|
|
WAN側プライマリDNS |
|
WAN側のプライマリ（優先）DNSサーバを表示します。
「WAN側設定」で設定した値が表示されます。 |
|
|
|
WAN側セカンダリDNS |
|
WAN側のセカンダリ（予備）DNSサーバを表示します。
「WAN側設定」で設定した値が表示されます。 |
|
|
|
| ［インタフェース状態］ |
|
WAN |
|
WANインタフェースの状態を表示します。 |
|
|
|
LAN1 |
|
LAN1インタフェースの状態を表示します。 |
|
|
|
LAN2 |
|
LAN2インタフェースの状態を表示します。 |
|
|
|
LAN3 |
|
LAN3インタフェースの状態を表示します。 |
|
|
|
LAN4 |
|
LAN4インタフェースの状態を表示します。 |
|
|
|
| ［最新状態に更新］ |
|
表示を最新状態にしたいときにクリックします。 |
|
