本商品の使いかた

本商品をご利用の際に必要なnanoSIMカードの取り付け/取り外し、充電の方法について説明します。また、本商品のボタン操作について説明します。

●nanoSIMカードの取り付け/取り外し
●充電のしかた
●本商品のボタン操作について



● nanoSIMカードの取り付け/取り外し

◆注意◆

  • 本商品の電源がONの状態では、絶対にnanoSIMカードの取り付け/取り外しは行わないでください。
  • nanoSIMカードを取り付けないと、5G/4G/3Gでのデータ通信などをご利用できません。
  • nanoSIMカードをカチッと音がするまでしっかりと押し込んでください。確実にロックされる前に指を離すと、飛び出す可能性がありますのでご注意ください。
  • 取り外したnanoSIMカードは紛失しないようにご注意ください。
  • 内蔵電池は、ご利用開始時では充電されていません。

nanoSIMカード取り付け方法

1.
本商品の電源が入っているときは、電源ボタンを長押しし、電源オプションが表示されたら[電源OFF]を選択し、電源を切ります。
＜ホーム画面＞
設定画面イメージ設定画面イメージ ボタン長押し 設定画面イメージ
2.
本商品とACアダプタ（別売）/USBケーブル（別売）/CM51Cクレードル（別売）が接続されているときは、取り外します。
3.
本商品側面のSIMカバーを開けます。

※ 矢印側のミゾに爪などをかけて外します。

設定画面イメージ
4.

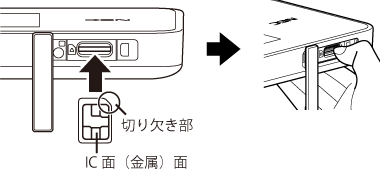

nanoSIMカードのIC面（金属面）を上側にし、nanoSIMカードスロットにまっすぐに差し込み、カチッと音がするまで指先などで押し込みます。

※ 切り欠きの方向にご注意ください。

※ nanoSIM カードが正しく取り付けられているか ご確認ください。

※ カードスロットに金属物を差し込まないでください。

設定画面イメージ
5.
SIMカバーを閉じます。

▲ページトップ

nanoSIMカード取り外し方法

1.
本商品の電源が入っているときは、電源ボタンを長押しし、電源オプションが表示されたら[電源OFF]を選択し、電源を切ります。
＜ホーム画面＞
設定画面イメージ設定画面イメージ ボタン長押し 電源off
2.
本商品とACアダプタ（別売）/USBケーブル（別売）/CM51Cクレードル（別売）接続されているときは、取り外します。



3.

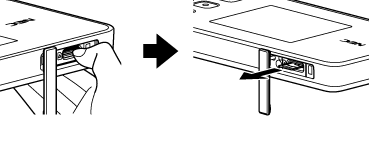

SIMカバーを開け、nanoSIMカードをカチッと音がするまで押し込み、戻します。少し出てきたらnanoSIMカードを取り外します。
設定画面イメージ
4.
SIMカバーを閉じます。

▲ページトップ

● 充電のしかた

本商品指定のACアダプタ（別売）を使って充電する方法を説明します。



◆注意◆

  • 電源OFF の状態で、電源ボタンを短押しすると電池残量が表示されます。
  • ACアダプタ（別売）は、必ず当社指定のものをお使いください。
  • 本商品の充電は、電源OFFおよび休止状態中に行ってください。
    満充電後の使用で、電池残量が約70％以上のときは、充電を再開しない場合があります。
  • ロングライフ充電を［使用する］に設定している場合、満充電にはなりませんので、ご注意ください。（最大充電容量が約70％。初期値は[使用しない]）
  • 電源ONの状態で充電している場合や、本体の温度が高い場合は、電池保護のため、満充電になっていなくても充電を停止することがあります。また、電源ONの状態で長時間充電を続けると、電池保護のため自動的に電池残量を徐々に減少させ、ロングライフ充電と同じ状態になります。
  • 本商品の充電時間は、電源OFFおよび休止状態中のとき、本体にACアダプタ（別売）で充電した場合、約200分です。
  • 内蔵電池保護のため、低温または高温になったら充電を停止することがあります。充電は0℃～35℃の環境で行ってください。
  • 停電復旧後、電池保護のため充電が再開されない場合があります。その場合は、AC アダプタ（別売）のUSB コネクタの抜き差しを行ってください。充電が再開されます。

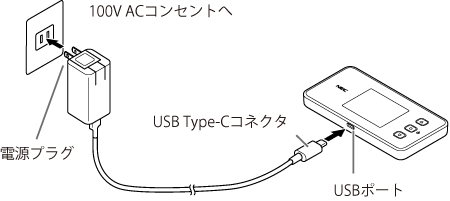

■ 本体にACアダプタで充電する場合

1.
ACアダプタ（別売）のUSB Type-Cコネクタを本商品のUSB ポートに差し込み、ACアダプタ（別売）の電源プラグをコンセントに差し込みます。
設定画面イメージ
2.
充電が開始されます。

■ CM51Cクレードル（別売）に接続して充電する場合

1.
ACアダプタ（別売）のUSB Type-CコネクタをCM51Cクレードル（別売）のACアダプタ接続ポートに水平に差し込み、ACアダプタ（別売）の電源プラグを電源コンセントに接続します。

※ ACアダプタ（別売）が抜けないようにご注意ください。

イラスト
2.
CM51Cクレードル（別売）に本商品をセットします。
CM51Cクレードル（別売）のクレードルポートと本商品のUSBポートを合わせ、まっすぐ奥まで確実にセットしてください。LANケーブルで接続

◆補足◆

  • CM51Cクレードル（別売）の右側のランプは、給電を表すもので、ACアダプタ（別売）とコンセントを接続すると点灯します。充電状態のランプではありません。
  • 充電中は、本商品のディスプレイに雷マークの入った電池マークアイコンイメージが表示されます。
3.
充電が開始されます。

▲ページトップ

● 本商品のボタン操作について

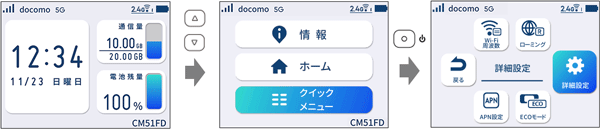

本商品のディスプレイメニューで設定などするときのボタン操作について例で説明します。
△ ▽のボタンで表示されるメニューや項目に移動し、選択します。電源マークのボタンで確定します。
設定画面イメージ

本商品の廃棄について

本商品に接続した端末の情報や、工場出荷状態から変更した無線の暗号化キーなどの情報が、第三者に漏洩しないよう、本商品を初期化してから廃棄することをお勧めします。（故障等で初期化ができない場合を除く）
