| 各部の名称と機能 |

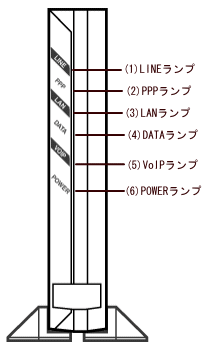

■前面
| ランプの名称 | 表示(色) | 機能説明 | ||
|
A D S L 回 線 ラ ン プ |
(1)LINEランプ | 緑 | 点灯 | ADSL回線のリンクが確立しています。 |
| 遅い点滅 | ADSL回線の信号検出待ちです(約0.4秒間隔)。 | |||
| 速い点滅 | ADSL回線の回線状態をチェック中です(約0.2秒間隔)。 | |||
|
通 信 状 態 表 示 ラ ン プ |
(2)PPPランプ | 緑 | 点灯 | PPPのリンクが確立しています。 |
| 遅い点滅 | PPPの認証が失敗しました(約1秒間隔)。 | |||
| 速い点滅 | 相手先から応答がありません。 | |||
| − | 消灯 | PPPのリンクが確立していません。 | ||
| (3)LANランプ | 緑 | 点灯 | ETHERNETポートのリンクが確立しています。 | |
| − | 消灯 | ETHERNETポートのリンクが確立していません。 | ||
| (4)DATAランプ | 緑 | 点灯 | ETHERNETポートでデータの送受信をしています。 | |
| − | 消灯 | ETHERNETポートでデータの送受信をしていません。 | ||
| (5)VoIPランプ | 緑 | 点灯 | IP電話を使用できます。 | |
| 点滅 | IP電話を使用中です(約0.5秒間隔)。 | |||
| 赤 | 点灯 | IP電話を使用できません。 | ||
| 橙 | 点滅 | 加入電話(NTT等)で電話を使用中です(約0.5秒間隔)。 | ||
| − | 消灯 | IP電話が設定されていません。 | ||
|
電 源 ラ ン プ |
(6)POWERランプ | 緑 | 点灯 | 電源が投入されています。 |
| − | 消灯 | 電源が切れています。 | ||

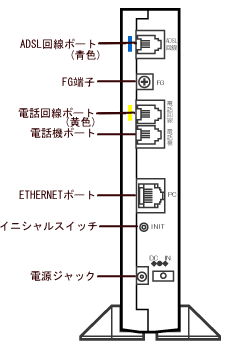

■背面
| 名称 | 表示 | 機能説明 |
| ADSL回線ポート (青色) |
ADSL回線 | ADSL回線ケーブル(添付品)を使用してスプリッタのMODEMポートに 接続するためのポートです。 |
| FG端子 | FG | アース線を接続するための端子です。(ネジ径は4.0mm) |
| 電話回線ポート (黄色) |
電話回線 | ADSL回線ケーブル(添付品)を使用してスプリッタのPHONEポートに 接続するためのポートです。 |
| 電話機ポート | 電話機 | 電話回線ケーブルを使用して電話機を接続するためのポートです。 |
| ETHERNETポート | PC | ETHERNETケーブル(添付品)を使用してパソコンと接続するためのポートです。 (100BASE-TX/10BASE-T) |
| イニシャルスイッチ | INIT | 工場出荷時の設定値で起動するためのスイッチです。 |
| 電源ジャック | DC IN | 電源コードを接続します。 |
