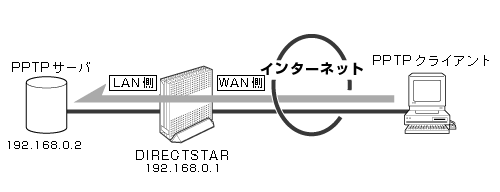

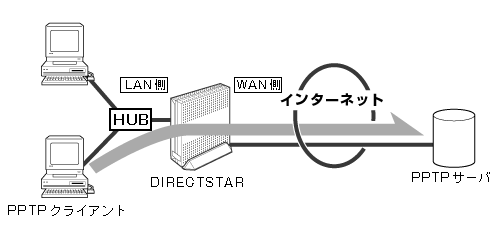

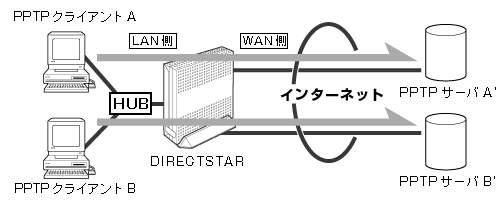

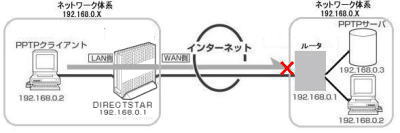

PPTP(Point-to-Point トンネリング プロトコル)による仮想プライベートネットワーク (VPN : Virtual Private Network)接続を使用することによって、インターネットを 経由してLAN側のPPTPクライアントからWAN側のPPTPサーバへアクセスすることが 可能です。 また、LAN側のPPTPサーバへWAN側のPPTPクライアントからアクセスするように設定する ことも可能です。 ＜利用例1＞では、自宅からインターネット経由で会社の ネットワークにアクセスすることができます。 ＜利用例3＞のように、自分のネットワークに外部のパソコンからアクセス させることもできます。 また、PPTP は、TCP/IPベースのデータネットワーク上にVPNを作成することによって、 リモートコンピュータからプライベートサーバーへのセキュリティで保護された データ転送を可能にします。 ＜利用例1＞ 本商品に接続したPPTPクライアントからPPTPサーバに接続する ＜利用例2＞ 本商品に接続したPPTPクライアントからそれぞれ別のPPTPサーバに接続する ＜利用例3＞ 本商品に接続したPPTPサーバに接続する PPTPサーバにすることができるのは、Windows(R) XP/2000 Professional の パソコンのみです。 (2003年5月現在　弊社確認） 本商品に接続できるPPTPサーバは1台のみです。 　 ＜お知らせ＞ Macintosh の場合は、PPTP通信ソフトウェアがサードパーティより 提供されています。 PPTP機能のサポート状況および設定方法の詳細は、それぞれのメーカに お問い合わせください。 PPTPクライアント側をWindows(R) Me/98 でお使いの場合は、 クライアント側とサーバ側のネットワーク体系が同じ(例サーバ側/クライアント側 共に192.168.0.X)環境では、動作の保証ができません 　 設定方法 ＜利用例1,2＞の場合と＜利用例3＞ の場合では、設定方法が異なります。 WAN側のPPTPサーバへアクセスする場合のLAN側のPPTPクライアントの設定 (＜利用例1,2＞の場合) ＜利用例1,2＞の場合、本商品に設定する必要はありません。 下記に＜利用例1＞の場合で、パソコンへの設定の一例を説明します。 なお、これらパソコンに関することは、それぞれのメーカへお問い合わせください。 ・ Windows(R) XP がPPTPクライアントの場合 ・ Windows(R) 2000 Professional がPPTPクライアントの場合 ・ Windows(R) Me がPPTPクライアントの場合 ・ Windows(R) 98 がPPTPクライアントの場合 　 WAN側のPPTPクライアントからのアクセスをLAN側のPPTPサーバで受ける場合の設定 (＜利用例3＞の場合) LAN側のPPTPサーバへWAN側のPPTPクライアントからアクセスする場合は、 本商品へポートマッピングの設定が必要です。 LAN側に設置するPPTPサーバをポートマッピング機能で、WAN側からアクセス可能に します。 下記に設定手順を示します。 ●「クイック設定Web」● 1. 「詳細設定」- 「ポートマッピング設定」で設定する 2. 編集する接続先のプルダウンメニューで接続先を選択し、 「NATエントリ編集」画面でエントリ番号を選択する 3. 変換対象プロトコルから「TCP」を選択する 4. 変換対象ポートに「1723」を入力する 5. 宛先アドレスにPPTPサーバのIPアドレスまたはMACアドレスを入力する ＜利用例3＞のようにPPTPサーバのIPアドレスが[192.168.0.2]の場合は、 [192.168.0.2]を入力します。 6. [編集]をクリックする 7. 「NATエントリ」画面で[最新状態に更新]をクリックする 登録した内容が表示されます。 8. 使用するエントリ番号をチェックする 9. [適用]をクリックする 10. [登録]をクリックし、本商品を再起動する
