| 本商品の装置情報や設定内容を表示します。 |
●表示モードが標準の場合
●表示モードが拡張の場合 |
|
|

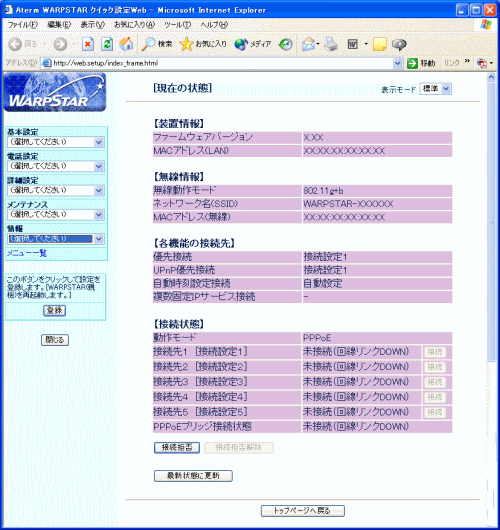

■表示モードが標準の場合 |
|
※「クイック設定Web」画面に表示されているボタンについての説明はこちら |
(画面のバージョン表示等は例です。) |
| |
| 下記の状態が表示されます。 |
|
| ■装置情報 |
 |
ファームウェアバージョン |
|
|
本商品のファームウェアバージョンです。 |
|
|
|
MACアドレス(LAN) |
|
|
ETHERNETポートのMACアドレスです。 |
|
|
| ■無線情報 |
|
無線動作モード |
|
|
現在使用中の無線LANカードの規格を表示します。 |
|
|
|
ネットワ−ク名(SSID) |
|
|
現在使用中のネットワーク名(SSID)です。 |
|
|
|
MACアドレス(無線) |
|
|
現在使用中の無線LANカードのMACアドレスです。 |
|
|
| ■各機能の接続先 |
|
優先接続 |
|
|
「接続先の選択設定」で選択した優先接続先を表示します。 |
|
|
|
UPnP優先接続 |
|
|
「高度な設定」−「NAT/UPnP設定」で「UPnP機能の優先接続先」に設定した接続先を表示します。 |
|
|
|
自動時刻設定接続 |
|
|
「時刻設定」で設定した時刻を問い合わせる接続先を表示します。 |
|
|
|
複数固定IPサービス接続 |
|
|
「高度な設定」−「NAT/UPnP設定」で「複数固定IPサービス」を選択した時の有効となる接続先を表示します。 |
|
|
| ■接続状態 |
|
動作モード |
|
|
本商品の動作モードです。 |
|
|
|
接続先1〜接続先5 [接続設定1〜接続設定5] |
|
|
現在の接続先1〜5の接続状態です |
|
|
|
PPPoEブリッジ接続状態 |
|
|
現在のPPPoEブリッジの接続状態です。 |
|
|
| [接続拒否]または[全切断→接続拒否] |
|
インターネット接続を切断し、WAN側との接続を拒否するようにします。
すべての端末およびIP電話からの接続が切断されますのでご注意ください。
|
| [接続拒否解除] |
|
接続を再開するときにクリックします。
|
| [最新状態に更新] |
|
表示を最新状態にしたいときにクリックします。 |
|
|
|
↑ページのトップへ |
| |
|

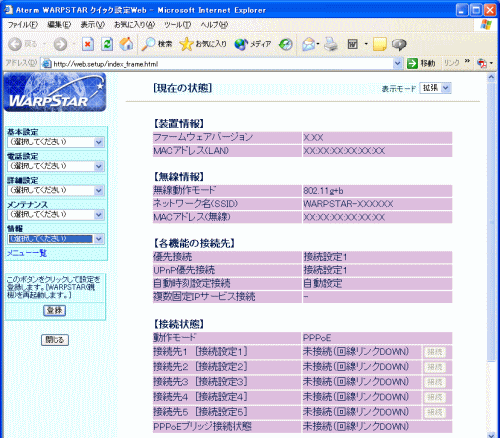

■表示モードが拡張の場合 |
 |
(画面のバージョン表示等は例です。) |
| |
| 下記の状態が表示されます。 |
|
| ■装置情報 |
|
ファームウェアバージョン |
|
|
本商品のファームウェアバージョンです。 |
|
|
|
MACアドレス(LAN) |
|
|
ETHERNETポートのMACアドレスです。 |
|
|
| ■無線情報 |
|
無線動作モード |
|
|
現在使用中の無線LANカードの規格が表示します。 |
|
|
|
ネットワ−ク名(SSID) |
|
|
現在使用中のネットワーク名(SSID)です。 |
|
|
|
MACアドレス(無線) |
|
|
現在使用中の無線LANカードのMACアドレスです。 |
|
|
| ■各機能の接続先 |
|
優先接続 |
|
|
「接続先の選択設定」で選択した優先接続先を表示します。 |
|
|
|
UPnP優先接続 |
|
|
「高度な設定」−「NAT/UPnP設定」で「UPnP機能の優先接続先」に設定した接続先を表示します。 |
|
|
|
自動時刻設定接続 |
|
|
「時刻設定」で設定した時刻を問い合わせる接続先を表示します。 |
|
|
|
複数固定IPサービス接続 |
|
|
「高度な設定」−「NAT/UPnP設定」で「複数固定IPサービス」を選択した時の有効となる接続先を表示します。 |
|
|
| ■接続状態 |
|
動作モード |
|
|
本商品の動作モードです。 |
|
|
|
接続先1〜接続先5 [接続設定1〜接続設定5] |
|
|
現在の接続先1〜5の接続状態です。 |
|
|
|
PPPoEブリッジ接続状態 |
|
|
現在のPPPoEブリッジの接続状態です。 |
|
|

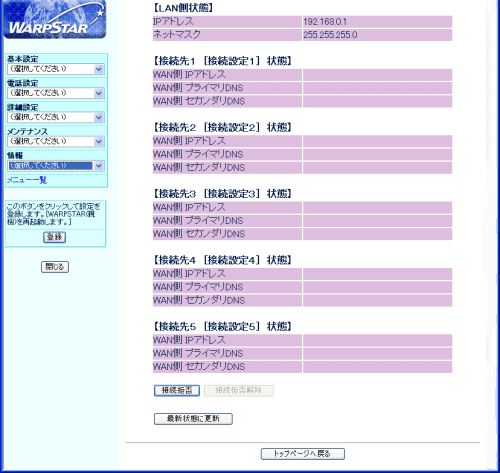

| ■LAN側状態 |
|
IPアドレス |
|
|
本商品のLAN側のIPアドレスです。
「LAN側設定」で設定した値を表示されます。 |
|
|
|
ネットマスク |
|
|
本商品のLAN側のネットマスクです。
「LAN側設定」で設定した値を表示されます。 |
|
|
| ■[接続先1〜接続先5 [接続設定1〜接続設定5] 状態] |
|
WAN側IPアドレス |
|
|
WAN側のIPアドレスです。
WAN側IPアドレスを表示します。 |
|
|
|
WAN側プライマリDNS |
|
|
本商品のWAN側のプライマリDNSです。
「接続先設定」で設定した値を表示されます。 |
|
|
|
WAN側セカンダリDNS |
|
|
本商品のWAN側のセカンダリDNSです。
「接続先設定」で設定した値を表示されます。 |
|
|
| [接続拒否]または[全切断→接続拒否] |
|
インターネット接続を切断し、WAN側との接続を拒否するようにします。
すべての端末およびIP電話からの接続が切断されますのでご注意ください。
（PPPoEブリッジの接続も切断されます。）
|
| [接続拒否解除] |
|
接続を再開するときにクリックします。
|
| [最新状態に更新] |
|
表示を最新状態にしたいときにクリックします。 |
|
