ADSLモデムの状態

情報－ADSLモデムの状態

ADSLモデムの状態を確認することができます。

※「クイック設定Web」画面に表示されているボタンについての説明は こちら

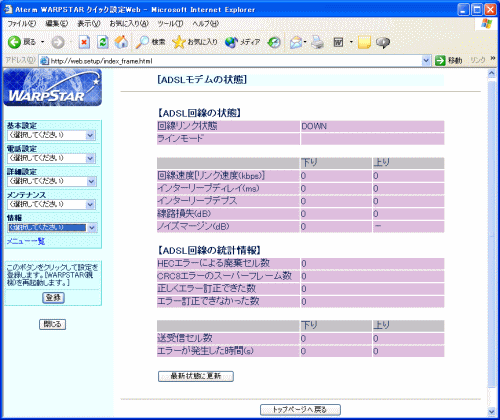

内蔵ADSLモデムと回線の接続状態を次のように表示しています。

■ADSL回線の状態

回線リンク状態
　　回線が接続されているかどうか表示します。
　　　UP　　：回線が接続されて、同期がとれている場合
　　　DOWN：回線が接続されていない場合や、同期がとれていない場合

ラインモード
　　現在のラインモードを表示します。

Quad Spectrum	Quad Spectrumモードで動作しています。
G.dmt Annex I	ITU-T G.992.1(G.dmt)Annex Iモードで動作しています。
G.dmt Annex C	ITU-T G.992.1(G.dmt)Annex Cモードで動作しています。
G.dmt Annex C (FBMsOL)	ITU-T G.992.1(G.dmt)Annex Cの FBMsOLモードで動作しています。
G.lite Annex C	ITU-T G.992.2(G.lite)Annex Cモードで動作しています。

回線速度[リンク速度(kbps)]
　　ADSL回線の上り方向と下り方向の現在のリンク速度を表示しています。

インタリーブディレイ(ms)
　　インタリーブディレイを表示します。

インタリーブデプス
　　インタリーブデプスを表示します。

線路損失(dB)
　　線路損失を表示します。

ノイズマージン(dB)
　　現在の下り方向のノイズマージンを表示しています。(0～32dB)

■ADSL回線の統計情報

HECエラーによる廃棄セル数
　　ATMレイヤのHECエラーによる廃棄セル数を表示します。

CRC8エラーのスーパーフレーム数
　　CRC8エラーのスーパーフレーム数を表示します。

正しくエラー訂正できた数
　　FECコードによって正しくエラー訂正できた数を表示します。

エラー訂正できなかった数
　　FECコードによってエラー訂正できなかった数を表示します。

送受信セル数
　　送受信セル数を表示します。

エラーが発生した時間(s)
　　エラーが発生した時間を表示します。
