| 本商品の装置情報や設定内容を表示します。 |
| |
| ※「クイック設定Web」画面に表示されているボタンについての説明はこちら |

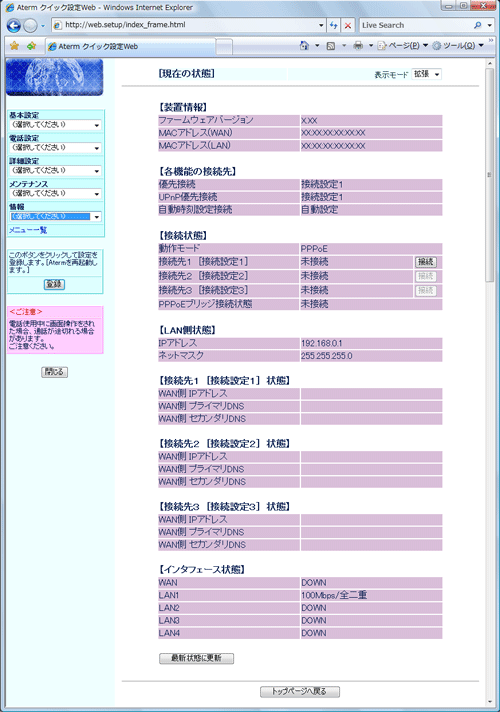

（画面は拡張表示の場合です。） |
| 下記の状態が表示されます。 |
|
| ■装置情報 |
 |
ファームウェアバージョン |
|
|
本商品のファームウェアバージョンです。 |
|
|
|
MACアドレス(WAN) |
|
|
WAN側のMACアドレスです。 |
|
|
|
MACアドレス(LAN) |
|
|
LAN側のMACアドレスです。 |
|
|
| ■各機能の接続先 |
|
優先接続 |
|
|
「らくらくネットスタート」による設定項目です。 |
|
|
|
UPnP優先接続 |
|
|
「高度な設定」-「NAT/UPnP設定」の「UPnP機能」で設定した接続先です。 |
|
|
|
自動時刻設定接続 |
|
|
「らくらくネットスタート」による設定項目です。 |
|
|
| ■接続状態 |
|
動作モード |
|
|
本商品の動作モードです。 |
|
|
|
接続先1［接続設定1］ |
|
|
現在の接続先1の接続状態です。 |
|
|
|
接続先2［接続設定2］ |
|
|
現在の接続先2の接続状態です。 |
|
|
|
接続先3［接続設定3］ |
|
|
現在の接続先3の接続状態です。 |
|
|
|
PPPoEブリッジ接続状態 |
|
|
現在のPPPoEブリッジの接続状態を表示します。 |
|
|
| ■LAN側状態 |
|
IPアドレス |
|
|
本商品のLAN側のIPアドレスです。
「LAN側設定」で設定した値が表示されます。 |
|
|
|
ネットマスク |
|
|
本商品のLAN側のネットマスクです。
「LAN側設定」で設定した値が表示されます。 |
|
|
| ■接続先1［接続設定1］〜接続先3［接続設定3］ 状態 |
|
WAN側IPアドレス |
|
|
WAN側のIPアドレスです。 |
|
|
|
WAN側プライマリDNS |
|
|
WAN側のプライマリDNSです。 |
|
|
|
WAN側セカンダリDNS |
|
|
WAN側のセカンダリDNSです。 |
|
|
| ■インタフェース状態 |
|
WAN |
|
|
WANインタフェースの状態を表示します。 |
|
|
|
LAN1 |
|
|
LAN1インタフェースの状態を表示します。 |
|
|
|
LAN2 |
|
|
LAN2インタフェースの状態を表示します。 |
|
|
|
LAN3 |
|
|
LAN3インタフェースの状態を表示します。 |
|
|
|
LAN4 |
|
|
LAN4インタフェースの状態を表示します。 |
|
|
| ［最新状態に更新］ |
|
表示を最新状態にしたいときにクリックします。 |
|
|
