●【基本】
●【データ保護】
[会社と自宅で、２台の無線LANアクセスポイント(親機)を使用したい場合]

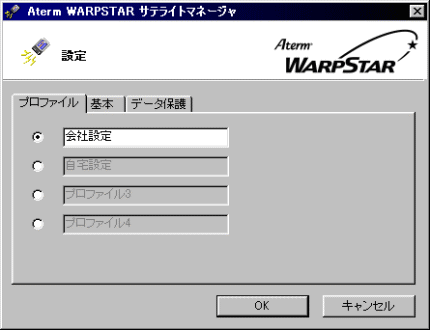

| 1. | まず、サテライトマネージャの［プロファイル］タブで、１番目のプロファイル(デフォルト)を選択します |
| 2. | プロファイル名を、「会社設定」に変更します |
| 3. | ［基本］タブで、会社の無線LANアクセスポイント(親機)のネットワーク名を設定します |
| 4. | ここで［OK］ボタンを押し、「会社設定」を保存します |
| 5. | 次に、再度サテライトマネージャの［プロファイル］タブで、２番目のプロファイル(プロファイル２)を選択します |
| 6. | プロファイル名を、「自宅設定」に変更します |
| 7. | ［基本］タブで、自宅の無線LANアクセスポイント(親機)のネットワーク名を設定します |
| 8. | ここで［OK］ボタンを押し、「自宅設定」を保存します |
- ここでのプロファイルとはワイヤレスLANとして接続するワイヤレスアクセスポイントの設定のことです。アプリケーションプロファイルとは異なります。
- Windows(R) XPでは、サテライトマネージャは、ご使用できません。
Windows(R) XPの[ワイヤレスネットワーク接続]で接続を切り替えてください。
(1) パソコン画面右下の通知領域の[ワイヤレスネットワーク接続]アイコンをクリックする (2) [ワイヤレスネットワークへの接続]画面が表示されたら、利用できるネットワークから接続したいネットワークを選択する (3) [接続]をクリックする
(画面は一例です)
 |

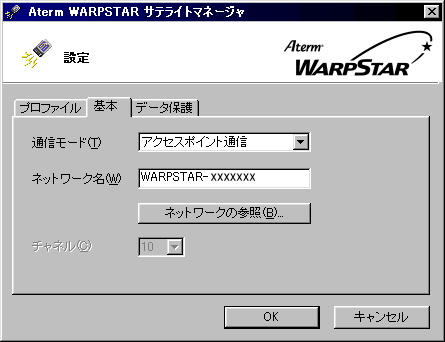

通信モード | |
| アクセスポイント通信 無線LANアクセスポイント(親機)と無線LAN端末(子機)間で無線LAN接続する場合に使用します。 |
||
| パソコン間通信 無線LAN端末(子機)どうしでの無線LAN接続に使用します。 |
||
|
ネットワーク名 | |
| 接続先のネットワーク名を入力してください。 無線LANアクセスポイント(親機)の出荷時設定はWARPSTAR-XXXXXX(XXXXXXは装置装置側面に貼付のラベルの無線ネットワーク名に記載) ネットワーク名がわからない場合は［ネットワークの参照］をクリックしてください。 |
||
|
ネットワークの参照 | |
| ネットワークを参照することができます。 ※通信モードが「アドホック通信（パソコン間通信）」の場合、ネットワークの参照は正しく動作しない場合があります |
||

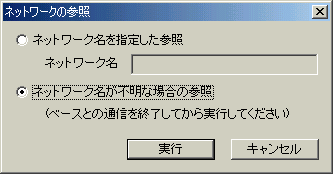

| 1. | ［ネットワーク名が不明な場合の参照］にチェックを入れ［実行］をクリックする |
|

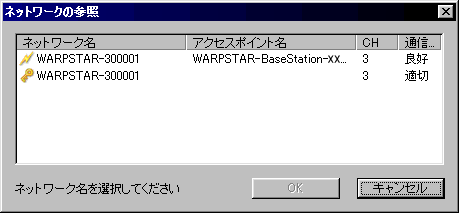

| 2. | 接続先のネットワーク名をクリックして、［OK］をクリックする アクセスポイント名には、相手機器(無線LANアクセスポイント(親機)または無線LAN端末(子機))のMacアドレスCHにはチャネル通信状況には、相手機器(無線LANアクセスポイント(親機)または無線LAN端末(子機))との通信状況が表示されます。  ※無線LANアクセスポイント(親機)に暗号化が設定されているとき  が表示されます。 |
|
|
チャネル | |
| チャネルの設定をします。このチャネルは、アドホック通信（パソコン間通信）を行う時に使用するチャネルです。お互いの無線LAN端末(子機)のチャネルを割り当てることにより、アドホック通信（パソコン間通信）が可能になります。 | ||
- もしネットワーク名に何も表示されない場合、無線LANアクセスポイント(親機)の電源を入れ直して［ネットワークの参照］をクリックしてください。無線LANアクセスポイント(親機)のネットワーク名が見えるようになります。(電源を切った後は10秒間あけてから、再び電源を入れてください)
- 無線LANアクセスポイント(親機)の電源投入後［ネットワークの参照］で検索できる時間は、クイック設定Webの「詳細設定」-［無線LAN側設定］の「ネットワーク名が不明の場合の参照を拒否」にチェックし、「接続を拒否するまでの時間(分[ベース起動時から]」で1〜60分の範囲で変更できます。0分を設定すると常に拒否になります。
- 無線LANアクセスポイント(親機)と同じチャネルを使用している他メーカーのアクセスポイントが通信範囲に設置している場合、無線LANアクセスポイント(親機)と無線LAN端末(子機)の通信がとぎれるときがあります。その場合、クイック設定Webの無線LANの設定で、無線LANアクセスポイント(親機)のチャネルを変更してから、もう一度無線LANアクセスポイント(親機)と接続してください。
●アドホック通信（パソコン間通信）の場合
|

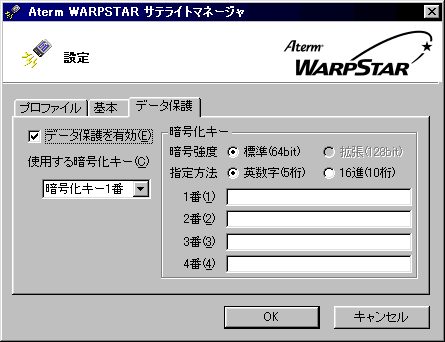

データ保護を有効 | |
| データを暗号化するかどうかを設定します。 データ保護を有効にするときにはチェックを入力します。 |
||
|
使用する暗号化キー | |
| 設定した暗号化キー(最大4個)のうち使用する暗号化キーのキー番号を設定します。 | ||
|
暗号化キー | |
| 暗号化キーの設定を行います。 | ||
| ・ | 暗号強度 | |
| WR7600HシリーズまたはWL11CAを装着している無線LANアクセスポイント(親機)で、WL11CB/WL11CAの無線LAN端末(子機)を使用しているときは拡張(128bit)を選択することができます。 | ||
| ・ | 指定方法 | |
|
英数字は0〜9、a〜z、A〜Zで構成されている文字列を指定できます。16進は0〜9、a〜f、A〜Fで構成されている文字列を指定できます。 |
||
|
暗号化キー1〜4番 | |
| 指定方法で選択した桁数を入力します。 | ||
- Windows(R) XPでは、サテライトマネージャは、ご使用できません。「Windows(R) XPの[ワイヤレスネットワーク接続]で設定する」を参照してデータ保護の設定をしてください。
|

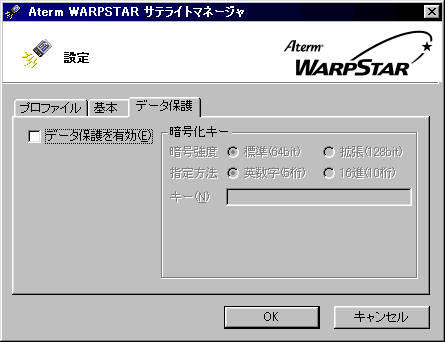

データ保護を有効 | |||||
| データを暗号化するかどうかを設定します。 データ保護を有効にするときにはチェックを入力します。 |
||||||
|
暗号化キー | |||||
| 暗号化キーの設定を行います。 アドホック通信（パソコン間通信）を行うパソコンすべてに同じ暗号化キー(Windows(R) XPのワイヤレスネットワーク接続のネットワークキーと同じ設定値)を入力してください。 |
||||||
| ・ | 暗号強度 | |||||
| サテライトマネージャを使用した無線LAN端末(子機)(WL11CB、WL11CA)では、64bit、128bitのいずれかを選択することができます(ただし、128bitWEPは、128bitWEPを使用できる機器どうしに限ります)。 ただし、通信する相手の機器と同じ暗号強度にしてください。例えば、アドホック通信（パソコン間通信）する相手の機器が、64bitで設定した場合同じ64bitで設定します。 また、Windows(R) XPのワイヤレスネットワーク接続は、サテライトマネージャでの「bit」表示が異なるため「暗号強度」は下記のように設定してください。
|
||||||
| ・ | 指定方法 | |||||
|
英数字は0〜9、a〜z、A〜Zで構成されている文字列を指定できます。16進は0〜9、a〜f、A〜Fで構成されている文字列を指定できます。 |
||||||
| ・ | キー | |||||
| 指定方法で選択した桁数を入力します。 アドホック通信（パソコン間通信）を行うパソコンすべてに同じ暗号化キー(Windows(R) XPの場合は、ワイヤレスネットワーク接続の「ネットワークキー」と同じ設定値)を入力してください。 |
||||||
- Windows(R) XPのワイヤレスネットワーク接続でのアドホック通信（パソコン間通信）の設定方法については、→こちらを参照してください。
