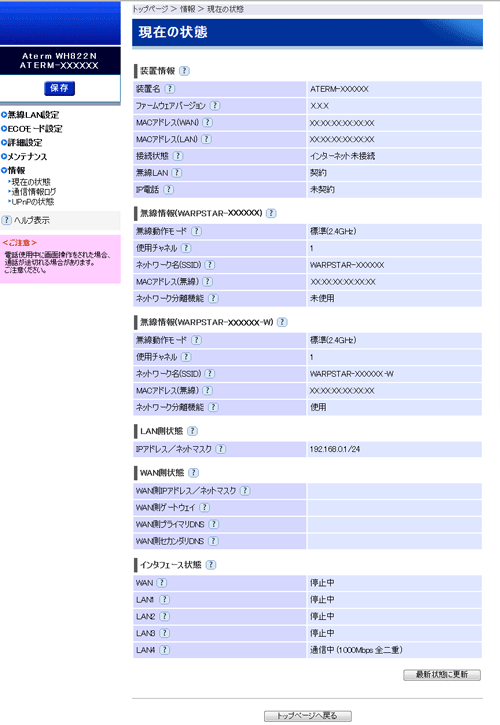

| 本商品の装置情報や設定内容を表示します。 |
| |
| ※「クイック設定Web」画面に表示されているボタンについての説明は こちら |
 |
| 下記の状態が表示されます。 |
|
| ■装置情報 |
 |
装置名 |
| |
|
本商品の装置名が表示されます。 |
| |
|
|
ファームウェアバージョン |
|
|
本商品のファームウェアバージョンです。 |
|
|
|
MACアドレス(WAN) |
|
|
WAN側のMACアドレスです。 |
|
|
|
MACアドレス(LAN) |
|
|
LAN側のMACアドレスです。 |
| |
|
|
|
接続状態 |
| |
|
回線の接続状態を表示します。 |
| |
|
|
|
無線LAN |
| |
|
無線LANの契約状態を表示します。 |
| |
|
|
|
IP電話 |
| |
|
IP電話の契約状態を表示します。 |
| |
|
|
|
|
| ■無線情報（WARPSTAR-XXXXXX） |
|
無線動作モード |
|
|
プライマリSSIDで使用する動作モードを表示します。 |
|
|
|
使用チャネル |
|
|
プライマリSSIDで使用するチャネルを表示します。 |
|
|
|
ネットワーク名（SSID） |
|
|
プライマリSSIDのネットワーク名を表示します。 |
| |
|
|
|
MACアドレス（無線） |
| |
|
無線LANのMACアドレスを表示します。 |
| |
|
|
|
ネットワーク分離機能 |
| |
|
ネットワーク分離機能の使用状況を表示します。 |
| |
|
|
|
|
| ■無線情報（WARPSTAR-XXXXXX-W） |
|
無線動作モード |
|
|
セカンダリSSIDで使用する動作モードを表示します。 |
|
|
|
使用チャネル |
|
|
セカンダリSSIDで使用するチャネルを表示します。 |
|
|
|
ネットワーク名（SSID） |
|
|
セカンダリSSIDのネットワーク名を表示します。 |
| |
|
|
|
MACアドレス（無線） |
| |
|
無線LANのMACアドレスを表示します。 |
| |
|
|
|
ネットワーク分離機能 |
| |
|
ネットワーク分離機能の使用状況を表示します。 |
| |
|
|
|
|
| ■LAN側状態 |
|
IPアドレス/ネットマスク |
|
|
LAN側のIPアドレスとネットマスクを表示します。 |
|
|
|
|
| ■WAN側状態 |
|
WAN側IPアドレス/ネットマスク |
|
|
WAN側のIPアドレス/ネットマスクを表示します。 |
|
|
|
WAN側ゲートウェイ |
|
|
WAN側ゲートウェイのIPアドレスを表示します。 |
|
|
|
WAN側プライマリDNS |
|
|
WAN側プライマリDNSアドレスを表示します。 |
|
|
|
WAN側セカンダリDNS |
|
|
WAN側セカンダリDNSアドレスを表示します。 |
|
|
|
|
| ■インタフェース状態 |
|
WAN |
|
|
WANポートの接続状態を表示します。 |
|
|
|
LAN1 |
|
|
LAN1ポートの接続状態を表示します。 |
|
|
|
LAN2 |
|
|
LAN2ポートの接続状態を表示します。 |
|
|
|
LAN3 |
|
|
LAN3ポートの接続状態を表示します。 |
|
|
|
LAN4 |
|
|
LAN4ポートの接続状態を表示します。 |
|
|
| ［最新状態に更新］ |
|
表示を最新状態にしたいときにクリックします。 |
|
|
