本商品に下記を設定します
|
●ポートマッピングの設定
●IPパケットフィルタリングの設定
●IPv6パケットフィルタリングの設定
●IPv6ホスト公開の設定 |
|
|
| ■ポートマッピングの設定 |
| 1. |
「詳細設定」-「ポートマッピング設定」をクリックする |
| 2. |

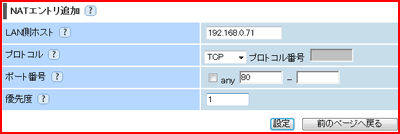

［NATエントリ追加］で設定する |
|
| (1) |
［LAN側ホスト］でポートマッピングを使用するLAN側ホストのIPアドレスを設定します。 |
| (2) |
［プロトコル］で「TCP/UDP/ESP/その他」から選択します。 |
| (3) |
［ポート番号］でポートマッピングの対象とするポート番号を入力します。 |
| (4) |
［優先度］でNATエントリの優先度を入力します。 |
＜外部にWebサーバを公開する場合の設定例＞
| LAN側ホスト |
「192.168.0.71」と入力します。 |
| プロトコル |
「TCP」を選択します。 |
| ポート番号 |
「80」を指定します。 |
| 優先度 |
「1」と入力します。 |
|
|
|
|
 |
| 3. |
［設定］をクリックする |
|
| ↑ページのトップへ |
|
| ■IPパケットフィルタリングの設定 |
| 1. |
「詳細設定」-「パケットフィルタ設定」をクリックする |
| 2. |

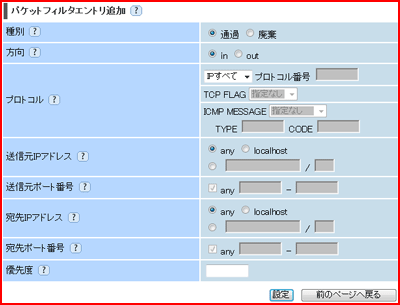

［パケットフィルタエントリ追加］で設定する |
|
サーバとして公開するパソコンに接続を許可するフィルタの設定をします
| 種別 |
パケットをどのように処理するかを「通過/廃棄」から選択します。 |
| 方向 |
フィルタリング制御するパケットの方向を「in/out」から選択します。 |
| プロトコル |
フィルタリング制御するパケットのプロトコル種別を「IPすべて/ICMP/TCP/UDP/その他」から選択します。 |
| 送信元IPアドレス |
フィルタリング制御するパケットの送信元IPアドレスを指定します。
公開する相手を限定したい場合は相手のIPアドレスを入力してください。 |
| 送信元ポート番号 |
フィルタリング制御するパケットの送信元ポート番号を指定します。 |
| 宛先IPアドレス |
公開するサーバパソコンのIPアドレスを指定します。 |
| 宛先ポート番号 |
フィルタリング制御するパケットの宛先ポート番号を指定します。 |
| 優先度 |
フィルタエントリの優先度を入力します。
（工場出荷状態では、1〜18まで設定されています。） |
|
|
|
|
 |
| 3. |
［設定］をクリックする |
| 4. |
［保存］をクリックする
本商品に設定が書き込まれます |
|
| |
| ↑ページのトップへ |
|
| ■IPv6パケットフィルタリングの設定 |
| 1. |
「詳細設定」-「IPv6パケットフィルタ設定」をクリックする |
| 2. |

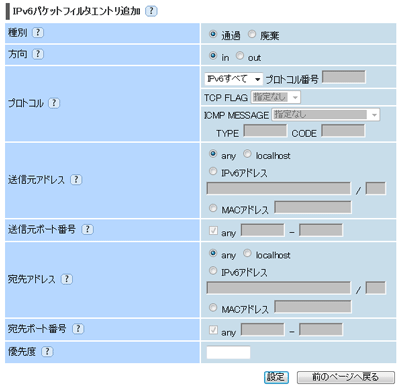

［IPv6パケットフィルタエントリ追加］で設定する |
|
サーバとして公開するパソコンに接続を許可するフィルタの設定をします
| 種別 |
パケットをどのように処理するかを「通過/廃棄」から選択します。 |
| 方向 |
フィルタリング制御するパケットの方向を「in/out」から選択します。 |
| プロトコル |
フィルタリング制御するパケットのプロトコル種別を「IPv6すべて/ICMPv6/TCP/UDP/その他」から選択します。 |
| 送信元アドレス |
フィルタリング制御するパケットの送信元アドレスを指定します。
公開する相手を限定したい場合は、相手のIPv6アドレスまたはMACアドレスを入力してください。 |
| 送信元ポート番号 |
フィルタリング制御するパケットの送信元ポート番号を指定します。 |
| 宛先アドレス |
公開するIPv6ホストのアドレスまたはMACアドレスを指定します。 |
| 宛先ポート番号 |
フィルタリング制御するパケットの宛先ポート番号を指定します。 |
| 優先度 |
フィルタエントリの優先度を入力します。 |
|
|
|
|
 |
| 3. |
［設定］をクリックする |
| 4. |
［保存］をクリックする
本商品に設定が書き込まれます |
|
| |
| ↑ページのトップへ |
|
| ■IPv6ホスト公開の設定 |
| <「2001:db8::1」のホストを「HTTPサーバ（TCP[Port=80]）」として外部に公開する場合の例> |
| 1. |
「詳細設定」-「IPv6ホスト公開設定」をクリックする |
| 2. |
［IPv6ホスト公開デフォルト設定］で「遮断」にチェックし[設定]をクリックする |
| 3. |
［IPv6ホスト公開エントリ］で「追加」をクリックする |
| 4. |

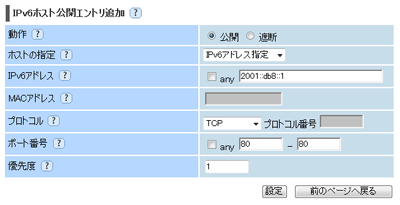

［IPv6ホスト公開設定 エントリ追加］で設定する |
|
| 動作 |
「公開」をチェックします。 |
| ホストの指定 |
「IPv6アドレス指定」を選択します。 |
| IPv6アドレス |
「2001::db8::1」と入力します。 |
| プロトコル |
「TCP」を選択します。 |
| ポート番号 |
「80」−「80」と入力します。 |
| 優先度 |
「1」と入力します。 |
|
|
|
|
 |
| 5. |
［設定］をクリックする |
| 6. |
［保存］をクリックする
本商品に設定が書き込まれます |
|
|
