DHCPサーバ機能
DHCP(Dynamic Host Configuration Protocol)サーバ機能とは、 LAN上のパソコンが起動すると、その都度、IPアドレスなどの ネットワーク利用に必要な設定情報を本商品から各パソコンに 自動的に割り当てる機能です。 これによって各パソコンでネットワークの詳細な設定を行わなくても、 LANやインターネットに接続できます。

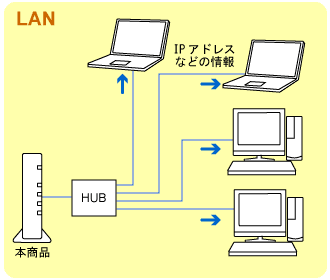

ネットワーク構成例

本商品では下記のパラメータが設定可能です。
・リースタイム
DHCPサーバが割り当てるIPアドレスの貸出時間が変更可能です。
2〜72時間の範囲と無制限が設定可能です。 0を指定すると無制限になります。
・アドレス割当パターン
下記割り当てパターンを選択できます。
  自動設定(初期値) ：空きアドレスを自動的に検索し、IPアドレスを割り当てます。
  手動設定(DHCPエントリを使用) ：DHCPエントリで設定されたアドレス割当パターンが 使用されます。
・自動設定時の割当数
アドレス割り当てパターンで「自動設定」を選択したときに、 クライアントに割り当てるIPアドレスの上限数を1〜32で指定します。 また、0を指定すると割り当て無しになります。
・WINSサーバアドレス
DHCPクライアントに通知するWINSサーバアドレスを設定します。
■設定方法
「クイック設定Web」
「詳細設定」- 「LAN側設定」の「DHCPサーバ」で設定する
割り当てるIPアドレスの範囲を設定したいときは、 「詳細設定」- 「DHCPエントリ設定」で設定してください。

＜お願い＞
  • LANに別のDHCPサーバがある場合やDHCPを使用せずに運用する場合には、 「詳細設定」- 「LAN側設定」-「DHCPサーバ機能」の 「使用する」のチェックを外し、パソコンのネットワークの設定で 下記の設定をする必要があります。

    [Windows(R) XP/2000 Professional の場合]
    ・ 「次のIPアドレスを使う」にチェックが入っている
    ・IPアドレス ： パソコン側のIPアドレスを任意で入力する
    ・サブネットマスク： 255.255.255.0
    ・デフォルトゲートウェイ： 本商品のIPアドレスを指定する
    「次のDNSサーバのアドレスを使う」にチェックし、
    優先DNSサーバに本商品のIPアドレスを指定する

    [Windows(R) Me/98 の場合]
    ・IPアドレス ： パソコン側のIPアドレスを任意で入力する
    ・サブネットマスク： 255.255.255.0
    ・ゲートウェイ： 本商品のIPアドレスを指定する
    ・DNS設定： DNSを使う、本商品のIPアドレスを指定する
    ホスト名には他のパソコンと重複しない名前を任意で入力する

    [Mac OS の場合]
    ・IPアドレス ： パソコン側のIPアドレスを任意で入力する
    ・サブネットマスク： 255.255.255.0
    ・ルータ： 本商品のIPアドレスを指定する


  • LAN側設定でIPアドレスを変更した場合は、 「詳細設定」- 「DHCPエントリ設定」で 必ずIPアドレスにあわせて変更してください。
    正しく設定しないと各パソコンが本商品と通信できなくなります。
