本商品の装置情報や設定内容を表示します。 |
| |
|
※「クイック設定Web」画面に表示されているボタンについての説明は
こちら |

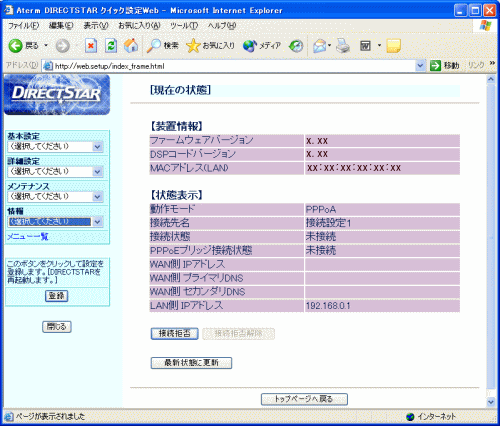

(画面のバージョン表示等は例です。) |
| |
| 下記の状態が表示されます。 |
|
| ■装置情報 |
 |
ファームウェアバージョン |
|
|
本商品のファームウェアバージョンです。 |
|
|
|
DSPコードバージョン |
|
|
本商品のDSPコードのバージョンです。 |
|
|
|
MACアドレス(LAN) |
|
|
ETHERNETポートのMACアドレスです。 |
|
|
|
| ■状態表示 |
|
動作モード |
|
|
本商品の動作モードです。
「基本設定」で設定した値が表示されます。 |
|
|
|
接続先名 |
|
|
現在選択されている接続先名です。
「接続先の選択設定」で設定した値が表示されます。 |
|
|
|
接続状態 |
|
|
現在の接続状態です。 |
|
|
|
PPPoEブリッジ接続状態 |
|
|
現在のPPPoEブリッジの接続状態です。 |
|
|
|
WAN側 IPアドレス |
|
|
WAN側のIPアドレスです。
「接続先設定」で設定した値が表示されます。 |
|
|
|
WAN側 プライマリDNS |
|
|
本商品のWAN側のプライマリDNSです。
「接続先設定」
で設定した値が表示されます。 |
|
|
|
WAN側 セカンダリDNS |
|
|
本商品のWAN側のセカンダリDNSです。
「接続先設定」
で設定した値が表示されます。 |
|
|
|
LAN側 IPアドレス |
|
|
本商品のLAN側の IPアドレスです。
「LAN側設定」で設定した値が表示されます。
「LAN側設定」
で設定した値が表示されます。 |
|
|
| [接続拒否]または[全切断→接続拒否] |
|
接続拒否状態にするときにクリックします。
通信中の場合は、すべての端末からの接続が
切断されますのでご注意ください。
（PPPoEブリッジの接続も切断されます）
ボタンの表示は、ADSL回線の接続状態によって変わります。 |
|
| [接続拒否解除] |
|
接続を再開するときにクリックします。 |
|
|
|
