| 本商品に、「WPS設定」を使用して、無線LAN端末設定をします。 |
「無線LAN設定」-[無線LANアクセスポイント（親機)設定]-「無線機能」で「使用する」にチェックした場合に設定できます。
|
|
＜お知らせ＞
- 暗号化設定が152bitWEPではご利用になれません。
|
| |
| ※ 「Web設定」画面に表示されているボタンについての説明は こちら |
|

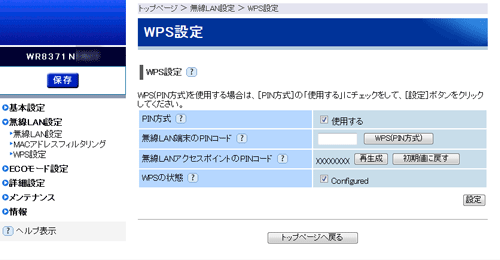

| ■WPS設定 |
 |
|
| ［WPS設定］ |
 PIN方式 （初期値：使用する） |
|
PIN方式による無線LAN端末設定を行う場合にチェックします。 |
|
＜お知らせ＞
- 接続する無線LAN端末がない状態で「WPS設定」を行った場合、2分間で自動的にキャンセルされます。
|
|
| ■本商品の無線LAN設定を無線LAN端末（子機）に設定する |
|
ご利用になる無線LAN端末（子機）のドライバや設定ツールが必要な場合は、インストールを済ませておいてください。 |
|
| 1. |
無線LAN端末（子機）を接続したパソコンで「クイック設定Web」を起動する場合は、いったんETHERNETケーブルでパソコンと本商品を接続する
| ※ |
他のパソコンで「クイック設定Web」を起動する場合は、手順2に進みます。 |
|
| 2. |
「クイック設定Web」を起動する |
| 3. |
「無線LAN設定」で「WPS設定」を選択する |
| 4. |
「PIN方式」の「使用する」にチェックする |
| 5. |
「WPSの状態」の「Configured」のチェックを入れる |
|
 |
| 6. |
「無線LAN端末のPINコード」に無線LAN端末（子機）のPINコードを入力する
| ※ |
無線LAN端末（子機）のPINコードは、無線LAN端末（子機）に添付の取扱説明書などをご参照ください。 |
|
|
 |
| 7. |
［WPS（PIN方式）］をクリックする |
|
 |
| 8. |

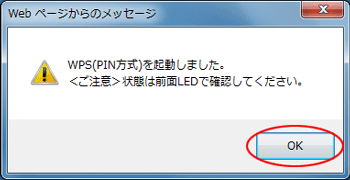

［OK］をクリックする
|
|
 |
| 9. |
無線LAN端末（子機）を接続したパソコンで上記の設定をした場合は、パソコンからETHERNETケーブルを取り外して、10秒待つ
| ※ |
他のパソコンで設定した場合は、手順10に進みます。 |
|
| 10. |
無線LAN端末（子機）側でWPS機能を起動する
| ※ |
起動方法については、無線LAN端末（子機）に添付の取扱説明書などを参照してください。 |
| ※ |
無線設定が完了すると、本商品のPOWERランプが橙点灯（約10秒間）します。 |
|
|
|
| ■無線LAN端末（子機）の無線LAN設定を本商品に設定する |
| ご利用になる無線LAN端末（子機）のドライバや設定ツールが必要な場合は、インストールを済ませておいてください。 |
| 1. |
無線LAN 端末（子機）を接続したパソコンで「クイック設定Web」を起動する場合は、いったんETHERNETケーブルでパソコンと本商品を接続する
| ※ |
他のパソコンで「クイック設定Web」を起動する場合は、手順2に進みます。 |
|
| 2. |
「クイック設定Web」を起動する |
| 3. |
Windows(Ｒ) 7 の場合は、「無線LAN設定」−［無線LAN設定］を選択して、［対象ネットワークを選択］でプライマリSSIDを選択し、暗号化モードを［暗号化無効］に設定して、［設定］をクリックする
| ※ |
Windows(R) 7 以外の場合は、手順4に進みます。 |
|
| 4. |
「無線LAN設定」で「WPS設定」を選択する |
| 5. |
「PIN方式」の「使用する」にチェックする |
| 6. |
「WPSの状態」の「Configured」のチェックを外す |
|
 |
| 7. |
本商品のPINコードを確認する
［再生成］をクリックすると本商品のPINコードを再生成し、［初期値に戻す］をクリックすると工場出荷状態に戻ります。 |
|
 |
| 8. |
［設定］をクリックし、［保存］をクリックする |
| 9. |
無線LAN端末（子機）を接続したパソコンで上記の設定をした場合は、パソコンからETHERNETケーブルを取り外して、10秒待つ
| ※ |
他のパソコンで設定した場合は、手順10に進みます。 |
|
| 10. |
無線LAN 端末（子機）側に本商品のPINコードを入力し、WPS機能を起動する |
|
無線設定が開始されると、本商品のPOWER ランプが緑橙点滅し、無線設定が完了すると、橙点灯（約10秒間）します。
| ※ |
PINコードの入力画面の表示方法およびWPSの起動方法については、無線LAN端末（子機）に添付の取扱説明書などを参照してください。 |
| ※ |
Windows(R) 7 の無線LAN内蔵パソコンをご利用の場合は、通知領域（タスクトレイ）に表示されているワイヤレスネットワーク接続アイコンをクリックし、接続するネットワーク名（SSID）をクリックして「自動的に接続する」のチェックを入れ、［接続］をクリックしたあと、本商品のPINコードなどの情報を入力して、WPS機能を起動してください。 |
|
|
| |
＜お知らせ＞
- 本商品で「MACアドレスフィルタリング」が「使用する」になっている場合、無線LAN端末（子機）のMACアドレスが登録されていないと、WPS機能での設定に失敗します。本商品の設定を確認してください。
- 本商品の無線LAN設定が変更になり、設定済みの他の無線LAN端末から接続できなくなる場合があります。
- 「WPSの状態」は、下記の場合、自動的に「Configured」に設定されます。
・本商品の無線LAN設定が変更された場合
・「WPS機能」を用いて、無線LAN端末の設定を変更した場合
・本商品の設定を初期化した場合
|
| |
|
＜ご注意＞
- 周囲にある本商品以外の無線LANアクセスポイントでWPS「PIN方式」を実行すると、本商品がWPSの信号を検知して、電源ランプ表示が変化することがあります。
|
| |
＜お知らせ＞
- 「WPSの状態」の「Configured」の設定を外した場合、予期せず無線LAN設定が上書きされる場合があります。セキュリティの観点から、「Configured」に設定をすることをお勧めします。
- 本商品でESS-IDステルス機能(SSIDの隠蔽）を使用する設定にしている場合は、WPS機能での設定はできません。
- 「WPS設定」での設定中は他の無線接続はいったん切断されることがあります。
|
|
