暗号化
暗号方式には以下の2つの方式があります。
●WEP
●WPA-PSK
■WEP
WEPとは、ユーザーが指定した任意の文字列(暗号化キー）を無線LANアクセスポイント(親機)と無線LAN端末(子機)に登録することによって、暗号化キーが一致した場合のみ通信ができるようになる機能です。
無線LANアクセスポイント(親機)と無線LAN端末(子機)との間で送受信される無線通信データを暗号化して保護し、第三者からの傍受や盗聴から守ります。

　[64bitWEP]　＜　[128bitWEP]　＜　[152bitWEP]の順で強い暗号がかかります。
　　 　　弱　　 ←　　［暗号強度］　　→　　強

【対応しているWEP】

　 無線LANアクセスポイント(親機)で使用可能なWEP
無
線
L
A
N
端
末
と
し
て
使
用
す
る
機
器		 WL54AG
WL54SC
WL54TE
WL54SE
WL54TU
WL54SU
WL54AC		 64bitWEP/128bitWEP/152bitWEP
WL11CB
WL11CA
WL11C2		 64bitWEP/128bitWEP
WL11C
WL11U		 64bitWEP
WL11E2 64bitWEP/128bitWEP

※ WL54ACは、WL11CB/WL11CA/WL11C/WL11C2/WL11U/WL11E2と無線規格が異なるため通信できません。
※ 同一無線ネットワークにおいて、64bitWEP、128bitWEPと152bitWEPの混在はできません。
（128bitWEP/152bitWEPに未対応の無線LAN端末(子機)が存在する場合、64bitWEPでご利用ください。）
※ WL54ACは、無線LANアクセスポント（親機）を新5GHz(W52のみ)へ書き換えた場合通信できません。

＜お知らせ＞
  • 128bitWEPは、従来の40bit鍵のWEPを拡張して104bit鍵にした暗号機能です。

  • 152bitWEPは、従来の40bit鍵のWEPを拡張して128bit鍵にした暗号機能です。

  • WEP機能は、完全に傍受や盗聴から守ることを保証するものではありません。
    セキュリティを向上させる機能のひとつであるこということをご理解いただきご使用ください。

  • WEPに設定すると無線通信のスループットが遅くなります。

  • 128bitWEPに対応している無線LAN端末(子機)は、WL11CB/WL11CA/WL11C2/WL11E2です。
    （2006年9月現在）
    152bitWEPに対応している無線LAN端末(子機)は、
    WL54AG/WL54AC/WL54SC/WL54TE/WL54SE/WL54TU/WL54SUです。
    （2006年9月現在）

  • WEPを使用する場合、無線LANアクセスポイント(親機)と無線LAN端末(子機)の設定は同じにする必要があります。

  • WL11E2をご使用になる場合は、WL11E2の取扱説明書を参照してください。
    クイック設定Webで無線LANアクセスポイント（親機）の暗号化キーを16進に変更する必要があります。
■WPA-PSK
WPA(Wi-Fi Protected Access)は、現在無線LANで広く使われている通信暗号化方法「WEP」を置き換える、より強固な暗号化方法です。
WPAで使われるTKIP(Temporal Key Integrity Protocol)は、その暗号鍵を一定時間ごとに、自動的に変更するので、不正な解読が困難になります。
AES(Advanced Encryption Standard)は、128/192/256bitの暗号化キーを用いる次世代の標準暗号化方式です。

WPA-PSKに対応している無線LAN端末(子機)
WL54AG/WL54SC/WL54TE/WL54SE/WL54TU/WL54SU

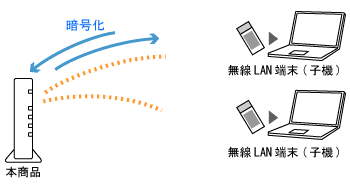

ネットワーク構成例

＜お知らせ＞
  • 暗号化の設定は必ず無線LANアクセスポイント(親機)と無線LAN端末(子機)(無線LAN端末(子機)を使用するパソコン)で同じ設定にしてください。

  • 暗号化キーは無線アクセスポイント1つにつき1つだけ使用します。
    複数の無線LAN端末(子機)を使用する場合、すべての無線LAN端末(子機)に無線アクセスポイントと同じ暗号化キーを設定してください。

<注意事項>
  • Windows(R) XPの[ワイヤレスネットワーク接続]の暗号化設定は、64bitWEP、128bitWEPがご利用になれます。

  • 「WPA-PSK(TKIP)モード」および「WPA-PSK(AES)モード」は、アドホックモード(アドホック通信）ではご利用になれません。

  • 1つのネットワークで利用できる暗号化方式は、1つです。混在はできません。
    また、WPA-PSK(AES)、WPA-PSK(TKIP)をご利用になるには、対応した無線LAN端末(子機)が必要です。
■設定方法
無線LANアクセスポイント(親機)と無線LAN端末(子機)それぞれに暗号化を設定をする必要があります。
※ 本商品は、出荷時に暗号化設定がされています。

[無線LANアクセスポイント(親機)の暗号化を設定する]
「クイック設定Web」
1. 「詳細設定」のプルダウンメニュー「無線LAN側設定」の「暗号化モード」で設定する
[無線LAN端末(子機)の暗号化を設定する]
「サテライトマネージャ」を使う
1. サテライトマネージャの「ネットワーク一覧」タブ-[設定]-「ワイヤレスネットワークの設定」-[暗号化モード]で設定する
※ 「ネットワーク一覧」タブ−「親子同時設定」−「親子同時設定」-「暗号化モード」で無線LANアクセスポイント(親機)・無線LAN端末(子機)を同時設定することもできます。

　
「Windows(R) XPの[ワイヤレスネットワーク接続]」
Windows(R) XPの[ワイヤレスネットワーク接続]での暗号化設定を参照して設定してください。

WL54AG/WL54SC/WL54AC/WL54TE/WL54SE/WL54TU/WL54SUをご利用の場合、Windows(R) XPのワイヤレスネットワーク接続は、152bitWEPに対応していません。
無線LANアクセスポイント(親機)で暗号化を152bitWEPに設定している場合には、どちらかの方法で設定し直してください。
■WL54AG/WL54SC/WL54TU/WL54SUの場合
・ 無線LANアクセスポイント(親機)の「暗号強度」を　64bitWEPまたは128bitWEPに変更する。
・ 無線LAN端末(子機)側のパソコンを サテライトマネージャを使えるように設定し、サテライトマネージャで152bitWEPに設定する。

■WL54TEの場合
・ ETHERNETボックス(子機)側のパソコンからEthernetボックスマネージャで152bitWEPに設定する。

■WL54SEの場合
・ 「クイック設定Web」で、152bitWEPに設定する。

■WL54ACの場合(*)
・ 無線LAN端末(子機)（WL54AC)でサテライトマネージャをお使いになる場合は画面および手順が異なります。下記を参照してください。
WL54ACでサテライトマネージャで使う場合は こちら

(*)WL54ACでサテライトマネージャを使用する場合には、WL54ACに添付のCD-ROM(ユーティリティ集)を使用してインストールしてください。

WL11CB/WL11CA/WL11C/WL11Uをご利用の場合、Windows(R) XPでは、サテライトマネージャを使用できません。Windows(R) XPの「ワイヤレスネットワーク接続」で設定してください。


「クイック設定Web(ETHERNETボックス(WL54TE)の場合)」
「クイック設定Web」-「暗号化設定」で設定する

「Ethernetボックスマネージャ(ETHERNETボックス(WL54TE)の場合)」
1. Ethernetボックスマネージャを起動する
2. [接続設定]をクリックする
3. 「ワイヤレスネットワークの設定」-[暗号化]で設定する
4. [子機のみ設定]をクリックする
※ [親機のみ設定]または[親機 & 子機設定]をクリックして、無線LANアクセスポイント(親機)のみの設定、無線LANアクセスポイント(親機)・無線LAN端末(子機)同時の設定変更をすることもできます。

　
　
＜お知らせ＞
  • Windows(R) XP/2000 Professional上でWARPSTARユーティリティを使用する場合は、
    管理者権限のあるユーザアカウントでご使用ください。
    管理者権限がないと、サテライトマネージャの接続設定や無線LAN接続などができなくなります。

  • WL54AG/WL54SC/WL54TU/WL54SUを使用する場合はサテライトマネージャを必ずタスクトレイに常駐した状態でご使用ください。常駐しないと無線LAN接続できない場合があります。
