通常のPPPoEマルチセッションの設定以外に、「ポートマッピング設定」と、「パケットフィルタ設定(送信元アドレス指定)」を使用することで、サーバを公開することができます。
下記でその方法について説明します。
以下のすべての宛先アドレス（192.168.0.2）や送信元IPアドレス（200.200.210.12）等は例です。
|
| |
[1箇所の接続先に対してサーバを公開する場合]
|
下記の設定を行うことによって、サーバを公開することができます。
| ・ |
「ポートマッピング設定」 |
| ・ |
「パケットフィルタ設定」（接続先2の200.200.210.12のみ公開を許可する） |
|
| |
| ■設定例：LAN側のWebサーバを[接続先2]に公開する場合 |
| 「ポートマッピング設定」 |
| 対象インタフェースを選択 |
接続先2 |
| LAN側ホスト |
192.168.0.2（LAN側ホストのIPアドレス） |
| プロトコル |
tcp |
| ポート番号 |
「80」を指定する |
| 優先度 |
1 |
|
| |
| 「パケットフィルタ設定」 |
| 対象インタフェースを選択 |
接続先2 |
| 種別 |
通 過
|
廃 棄
|
| 方向 |
in |
in |
| プロトコル |
tcp |
tcp |
|
送信元IPアドレス
|
200.200.210.12/32 |
any |
| 送信元ポート番号 |
any |
any |
| 宛先IPアドレス |
192.168.0.2/32 |
192.168.0.2/32 |
| 宛先ポート番号 |
80 |
80 |
| 優先度 |
20 |
21 |
|
| |
＜ご注意＞
- ポートマッピング設定のみでは、インターネット上のすべての人にサーバが公開されます。パケットフィルタ設定を行うことで、公開する接続先を指定できます。セキュリティ対策として、パケットフィルタ設定を行うことをお勧めします。
- 廃棄フィルタの優先度は、パケットフィルタエントリの最後の優先順位にしてください。
※上記表の優先度は一例です。
|
| |
|

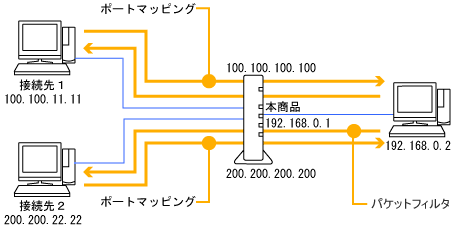

[2箇所以上の接続先に対してサーバを公開する場合]
|
下記の設定を行うことによって、サーバを公開することができます。
| ・ |
「ポートマッピング設定」 |
| ・ |
「パケットフィルタ設定」（接続先1の100.100.11.11と、接続先2の200.200.22.22のみ公開を許可する） |
|
|
| ■設定例：LAN側のWebサーバを[接続先1]と[接続先2]に公開する場合 |
| 「接続先の選択設定」 |
| 接続可 |
[接続先1]、[接続先2] |
| 優先接続 |
[接続先1] |
|
| |
| 「ポートマッピング設定」 |
| 対象インタフェースを選択 |
接続先１ |
接続先2 |
| LAN側ホスト |
192.168.0.2 |
192.168.0.2 |
| プロトコル |
tcp |
tcp |
| ポート番号 |
80(もしくはwww) |
80(もしくはwww) |
| 優先度 |
1 |
2 |
|
| |
| 「パケットフィルタ設定」 |
| 対象インタフェースを選択 |
接続先1 |
接続先2 |
| 種別 |
通 過
|
廃 棄
|
通 過
|
廃 棄 |
| 方向 |
in |
in |
in |
in |
| プロトコル |
tcp |
tcp |
tcp |
tcp |
|
送信元IPアドレス
|
100.100.11.11/32 |
any |
200.200.22.22/32 |
any |
| 送信元ポート番号 |
any |
any |
any |
any |
| 宛先IPアドレス |
192.168.0.2/32 |
192.168.0.2/32 |
192.168.0.2/32 |
192.168.0.2/32 |
| 宛先ポート番号 |
80 |
80 |
80 |
80 |
| 優先度 |
20 |
22 |
21 |
22 |
|
