本商品の装置情報や設定内容を表示します。
下記は「拡張表示」の場合です。 |
| |
| ※「クイック設定Web」画面に表示されているボタンについての説明はこちら |
●表示モードが拡張の場合(PPPoE)
●ローカルルータモードの場合
●無線LANアクセスポイントモードの場合 |
|
| ●表示モードが拡張の場合(PPPoE) |

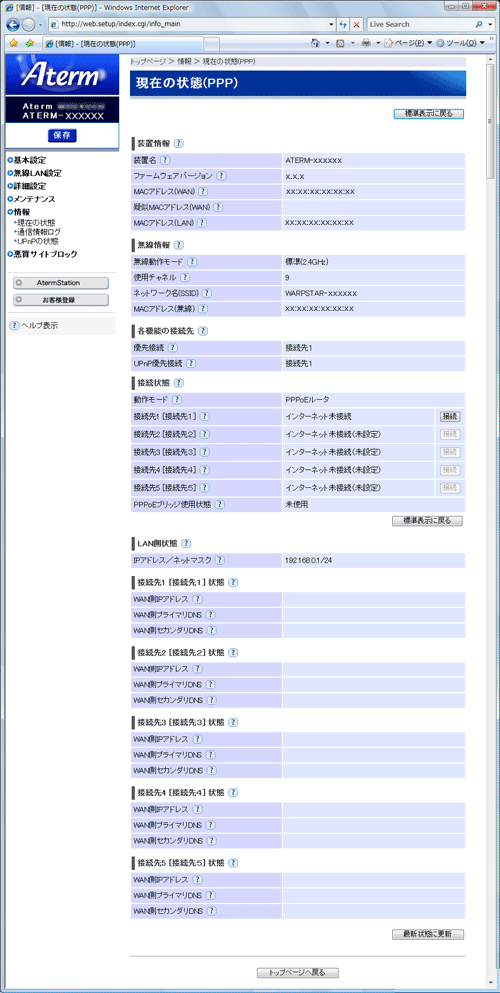

| ■現在の状態(PPP) |
|
(画面のバージョン表示等は例です。) |
| 下記の状態が表示されます。 |
|
| ［装置情報］ |
 |
装置名 |
|
|
本商品の装置名が表示されます。 |
|
|
|
ファームウェアバージョン |
|
|
本商品のファームウェアバージョンです。 |
|
|
|
MACアドレス(WAN) |
|
|
WAN側のMACアドレスです。 |
|
|
|
| 擬似MACアドレス（WAN) |
|
WAN側の擬似MACアドレスです。 |
|
|
|
|
|
MACアドレス(LAN) |
|
|
LAN側のMACアドレスです。 |
|
|
| ［無線情報］ |
|
無線動作モード |
|
|
現在使用中の無線動作モードが表示されます。 |
|
|
|
| 使用チャネル |
|
無線LANで使用するチャネルが表示されます。 |
|
|
|
|
|
ネットワ−ク名(SSID) |
|
|
無線LANのネットワーク名(SSID)です。 |
|
|
|
MACアドレス(無線) |
|
|
無線側のMACアドレスです。 |
|
|
| ［各機能の接続先］ |
|
|
|
| ［接続状態］ |
|
動作モード |
|
|
「基本設定」で選択した動作モードです。 |
|
|
|
接続先1〜接続先5 [接続先1〜接続先5] |
|
|
現在の接続先1〜接続先5の接続状態です。 |
|
|
|
PPPoEブリッジ使用状態 |
|
|
現在のPPPoEブリッジの使用状態です。 |
|
|
| ［LAN側状態］ |
|
IPアドレス/ネットマスク |
|
|
本商品のLAN側のIPアドレスとネットマスクです。
「LAN側設定」で設定した値が表示されます。 |
|
|
|
|
| ［接続先1〜接続先5 [接続先1〜接続先5] 状態］ |
|
WAN側IPアドレス/ネットマスク |
|
|
WAN側のIPアドレスとネットマスクです。
「接続先設定」で設定した値が表示されます。 |
|
|
|
WAN側プライマリDNS |
|
|
本商品のWAN側のプライマリDNSです。
「接続先設定」で設定した値が表示されます。 |
|
|
|
WAN側セカンダリDNS |
|
|
本商品のWAN側のセカンダリDNSです。
「接続先設定」で設定した値が表示されます。 |
|
|
| ［最新状態に更新］ |
|
表示を最新状態にしたいときにクリックします。 |
|
|
| ↑ページのトップへ |
| ●ローカルルータモードの場合 |

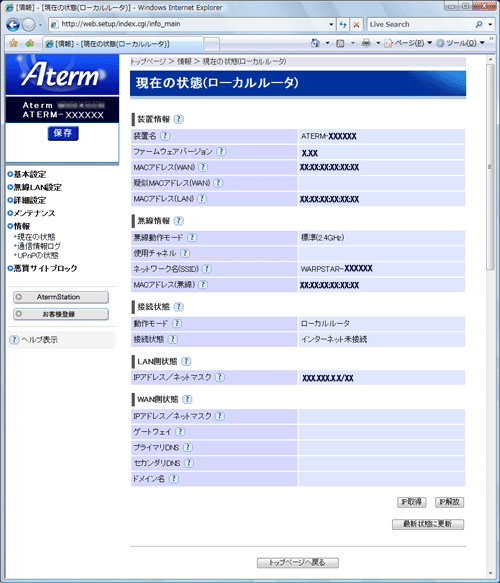

| ■現在の状態（ローカルルータ） |
(画面のバージョン表示等は例です。) |
| 下記の状態が表示されます。 |
|
| ［装置情報］ |
| 本商品の装置情報を表示します。 |
|
装置名 |
|
|
本商品の装置名が表示されます。 |
|
|
|
ファームウェアバージョン |
|
|
本商品のファームウェアバージョンです。 |
|
|
|
MACアドレス(WAN) |
|
|
WAN側のMACアドレスです。 |
|
|
|
| 擬似MACアドレス（WAN) |
|
WAN側の擬似MACアドレスです。 |
|
|
|
|
|
MACアドレス(LAN) |
|
|
LAN側のMACアドレスです。 |
|
|
| ［無線情報］ |
|
無線動作モード |
|
|
現在使用中の無線動作モードが表示されます。 |
|
|
|
| 使用チャネル |
|
無線LANで使用するチャネルが表示されます。 |
|
|
|
|
|
ネットワ−ク名(SSID) |
|
|
現在使用中のネットワーク名(SSID)です。 |
|
|
|
MACアドレス(無線) |
|
|
無線側のMACアドレスです。 |
|
|
| ［接続状態］ |
|
動作モード |
|
|
「基本設定」で選択した動作モードです。 |
|
|
|
接続状態 |
|
|
現在の接続状態です。 |
|
|
| ［LAN側状態］ |
|
IPアドレス/ネットマスク |
|
|
本商品のLAN側のIPアドレスとネットマスクです。
「LAN側設定」で設定した値が表示されます。 |
|
|
|
|
| ［WAN側状態］ |
|
IPアドレス/ネットマスク |
|
|
本商品のWAN側のIPアドレスとネットマスクです。
「接続先設定」で設定した値が表示されます。 |
|
|
|
ゲートウェイ |
|
|
本商品のWAN側のゲートウェイです。
「接続先設定」で設定した値が表示されます。 |
|
|
|
プライマリDNS |
|
|
本商品のWAN側のプライマリDNSです。
「接続先設定」で設定した値が表示されます。 |
|
|
|
セカンダリDNS |
|
|
本商品のWAN側のセカンダリDNSです。
「接続先設定」で設定した値が表示されます。 |
|
|
|
ドメイン名 |
|
|
本商品のWAN側のドメイン名です。
「接続先設定」で設定した値が表示されます。 |
|
|
| ［IP取得］ |
|
IPアドレスを取得することができます。
|
| ［IP解放］ |
|
IPアドレスを解放します。
|
| ［最新状態に更新］ |
|
表示を最新状態にしたいときにクリックします。 |
|
|
| ↑ページのトップへ |
| ●無線LANアクセスポイントモードの場合 |

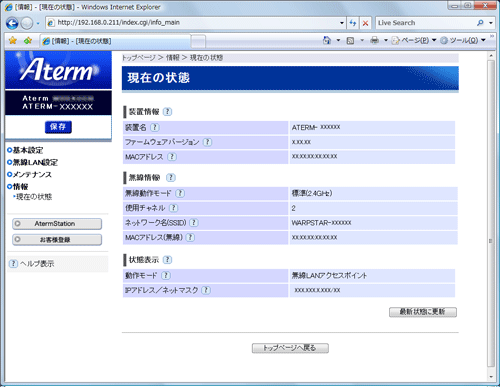

| ■現在の状態 |
(画面のバージョン表示等は例です。) |
| 下記の状態が表示されます。 |
|
| ［装置情報］ |
| 本商品の装置情報を表示します。 |
|
装置名 |
|
|
本商品の装置名を表示します。 |
|
|
|
ファームウェアバージョン |
|
|
本商品で使用するファームウェアのバージョンを表示します。 |
|
|
|
MACアドレス |
|
|
本商品で使用するMACアドレスを表示します。 |
|
|
| ［無線情報］ |
| 本商品の無線情報を表示します。 |
|
無線動作モード |
|
|
無線LANで使用する動作モードを表示します。 |
|
|
|
| 使用チャネル |
|
無線LANで使用するチャネルを表示します。 |
|
|
|
|
|
ネットワ−ク名(SSID) |
|
|
無線LANのネットワーク名(SSID)を表示します。 |
|
|
|
MACアドレス(無線) |
|
|
本商品で使用する無線LAN側のMACアドレスを表示します。 |
|
|
| ［状態表示］ |
| 本商品の状態を表示します。 |
|
動作モード |
|
|
現在の動作モードを表示します。 |
|
|
|
IPアドレス/ネットマスク |
|
|
本商品が使用するLAN側の IPアドレス／ネットマスクを表示します。 |
|
| ［最新状態に更新］ |
|
表示を最新状態にしたいときにクリックします。 |
|
