らくらく無線スタートで設定する

ここでは、らくらく無線スタートで無線LANアクセスポイント（親機）の無線設定内容を
WL54TE（ETHERNETボックス）に設定する場合の手順を説明します。

＜らくらく無線スタートで設定を行う場合のご注意＞

無線LANアクセスポイント（親機）側の暗号化設定を解除している場合は、らくらく無線スタートでの設定はできません。無線LANアクセスポイント（親機）を初期化するか、暗号化設定をしてから行ってください。
必ずWL54TE（ETHERNETボックス）を初期化して行ってください。
WL54TE（ETHERNETボックス）に管理者用パスワードや他の暗号化モードが設定されている場合は、らくらく無線スタートで設定できません。
無線LANアクセスポイント(親機)側で「MACアドレスフィルタリング機能」を「有効」にしている場合は、WL54TE（ETHERNETボックス）に接続するすべてのパソコンやゲーム機などのMACアドレスを登録してください。
なお、MACアドレスフィルタリングのエントリが制限数いっぱいに登録されている場合は、らくらく無線スタートは失敗になります。
無線LANアクセスポイント（親機）側で「ESS-IDステルス機能（SSIDの隠蔽)」を「有効」にしている場合でもらくらく無線スタートで設定できます。

1.	WL54TE（ETHERNETボックス）の電源が入っていることを確認する
	電源を入れた場合はWL54TE（ETHERNETボックス）が起動するまでしばらく待ちます。（30秒程度）

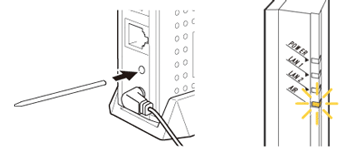

2.	WL54TE（ETHERNETボックス）の背面にあるリセットスイッチを、細い棒状のもの（つまようじなど電気を通さない材質のもの）で5秒間押す
	リセットスイッチを押している間、AIRランプが薄く点灯します。

3.	リセットスイッチを離す
	1）	AIRランプが消灯し、しばらくするとLAN1、LAN2 ランプが同時に点滅します。
	2）	WL54TE（ETHERNETボックス）のETHERNETポートと接続している機器がある場合は、LAN1、LAN2 ランプがいったん点灯します。
	3）	さらに、しばらくするともう一度LAN1、LAN2 ランプが同時に点滅し初期化が完了します。
4.	WL54TE（ETHERNETボックス）のAIRランプが消灯していることを確認する

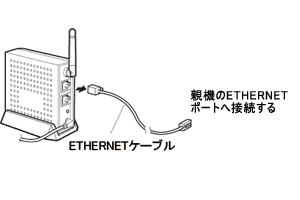

5.	ETHERNETケーブルでWL54TE（ETHERNETボックス）のETHERNETポートと無線LANアクセスポイント（親機）のETHERNETポートを接続し、1分間待つ
	※	無線LANアクセスポイント（親機）のETHERNETポートには設定するWL54TE（ETHERNETボックス）を1台だけ接続してください。

＜ご注意＞

接続後、WL54TE（ETHERNETボックス）が無線LANアクセスポイント（親機）からIPアドレスを取得するのに約1分かかります。

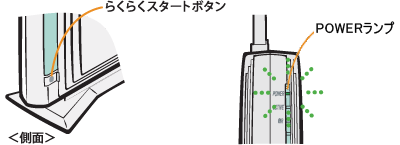

らくらくスタートボタン（SETスイッチ）を長押し、POWERランプが緑点滅になったら離す

（POWERランプは一瞬緑点滅したあと、緑と橙の交互点滅に変わることがあります。）

イラストはWR8200Nの例です。

POWERランプが緑と橙の交互点滅が始まるのを待つ

もし、橙のみ点滅の場合、無線LANアクセスポイント（親機）の電源を切り、手順2からやり直してください。他の無線LAN端末（子機）と接続されている可能性があります。

もう一度、らくらくスタートボタン（SETスイッチ）を長押し、POWERランプが橙点灯状態になったら離す。

POWERランプが、橙点灯（約10秒）すれば設定完了です。
もし、赤点灯した場合は、設定に失敗しています。手順2からやり直してください。

イラストはWR8200Nの例です。

POWERランプは約10秒間橙点灯したあと、緑点灯に戻ります。

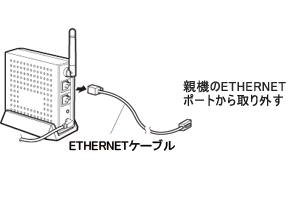

WL54TE（ETHERNETボックス）と無線LANアクセスポイント（親機）の接続を取り外し、
約30秒待つ

10.

WL54TE（ETHERNETボックス）のAIRランプが緑または橙点滅することを確認する

無線LANアクセスポイント（親機）と無線通信が確立するとAIRランプが緑または橙点滅します。

　・標準（2.4GHｚ）　・・・・ 緑点滅

　・標準（5GHｚ）・・・・・・ 橙点滅

W52書き換え前（J52)のWL54TE（ETHERNETボックス）は
WR8500N/WR8400Nの標準（5GHｚ）ではご使用になれません。
（バージョンアップ対応など最新情報についてはホームページ
AtermStationをご確認ください。）

※	WR4500N/WR8100N/WR8200Nは、標準（5GHｚ）はご使用になれません。

11.

手順5で他の無線LAN端末（子機）を取り外した場合は、無線LANアクセスポイント（親機）の接続をもとに戻す

12.

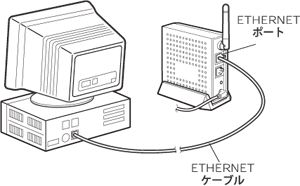

WL54TE（ETHERNETボックス）に使用するパソコンやゲーム機に接続する

13.

WL54TE（ETHERNETボックス）のLAN1 またはLAN2 ランプが点灯することを確認する

WL54TE（ETHERNETボックス）に接続したパソコンやゲーム機からインターネットへアクセスしてみましょう。　

＜お願い＞

WL54TEをらくらく無線スタートで設定後、AIRランプが点滅しているにもかかわらずWL54TEに接続したパソコンからインターネットに接続できない場合は、次の手順でETHERNETケーブルを接続し直してください。

1）	WL54TEとパソコンを接続しているETHERNETケーブルを取り外す
2）	WL54TEの電源を入れ直す
3）	AIRランプが点滅することを確認する
4）	WL54TEとパソコンをETHERNETケーブルで接続する
