WL54SEの使い方

＜お知らせ＞
  • Aterm WL54SEは、WARPSTARベース(無線LANアクセスポイント(親機))やワイヤレスLANアクセスポイントの、無線LAN端末(子機)としてご使用になることが出来ます。

  • WL54SEを設定するときはWindows(R)またはMacintosh OS搭載パソコンが必要です。

  • 初期設定を変更する場合、またはWL54SEの設定のみ変更する場合に、下記の手順を行います。

  • 設定するためのWWWブラウザは以下のバージョンに対応しています。
    ・Internet Explorer Ver 5.5以上(Windows版)
    ・Internet Explorer Ver 5.0以上(Mac版)
    ・Netscape(R) 6.1以上

  • 最新のワイヤレスLAN機器の動作確認情報は、無線LANサポートページ をご確認ください。
　
■WL54SEの設定のしかた
ここでは、WL54SEの設定のしかた、基本的な使いかたを説明します。
WL54SEは、WL54SEを接続しているパソコンから設定します。
　
■WL54SEに接続したパソコンのIPアドレスの設定
WL54SEに接続したパソコンから設定を行うには、パソコンのIPアドレスの設定が必要です。
Windows(R) XP/2000 Professionalの設定方法はこちら

Windows(R) Me/98SEの設定方法はこちら

Macintoshの設定方法はこちら

■WL54SEとパソコンを接続する

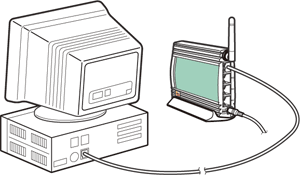

1. ETHERNETケーブルでWL54SEのETHERNETポートとパソコンのETHERNETポートを
接続する
　
■WL54SEのDHCPサーバ機能を起動する
※ 接続した機器のIPアドレスが192.168.0.XXXに固定されているときは
この手順は不要です。
次の手順「■無線LANアクセスポイント(親機)に接続するための設定を行う」に進みます。
1. WL54SEのACアダプタのプラグをいったん外す
2. WL54SE側面のらくらくスタートボタンを押しながら、ACアダプタのプラグを接続し、WL54SE前面のAIRランプが赤点滅したららくらくスタートボタンを離す
無線LANアクセスポイント（親機）との無線接続はいったん切断されます。
WL54SEのDHCPサーバが起動します。
　
■無線LANアクセスポイント(親機)に接続するための設定を行う
1. パソコンなどを起動する
2. WWWブラウザを起動し、本商品のIPアドレスを入力し、設定画面のページを開く
(工場出荷時は192.168.0.220です。)
例)http://192.168.0.220/
※ WL54SEのIPアドレスを変更した場合は、そのIPアドレスを入力してください。
IPアドレスなどの確認は、WL54SEの「クイック設定Web」の使い方を参照してください。
　

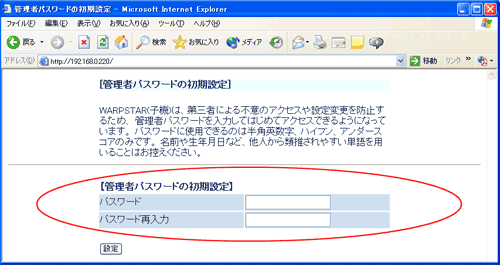

3. 管理者パスワードの初期設定を行う
画面に従ってパスワードを設定してください。
一度設定すると、次回からは、この画面は出なくなります。
※ 管理者パスワードは、WL54SEを設定する場合に必要となりますので、控えておいてください
忘れた場合は設定画面を開くことができず、初期化してすべての設定を最初からやり直しになります。
　
4. [設定]をクリックする

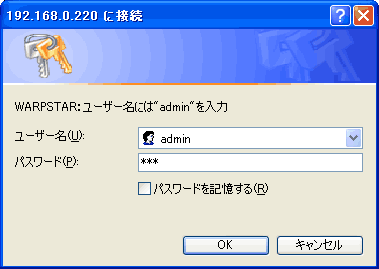

5. ユーザー名とパスワードを入力する
ユーザー名には「admin」と入力し、パスワードには手順3で入力した管理者パスワードを入力し、
[OK]をクリックしてください。
(ユーザー名は、すべて半角小文字で入力してください。)

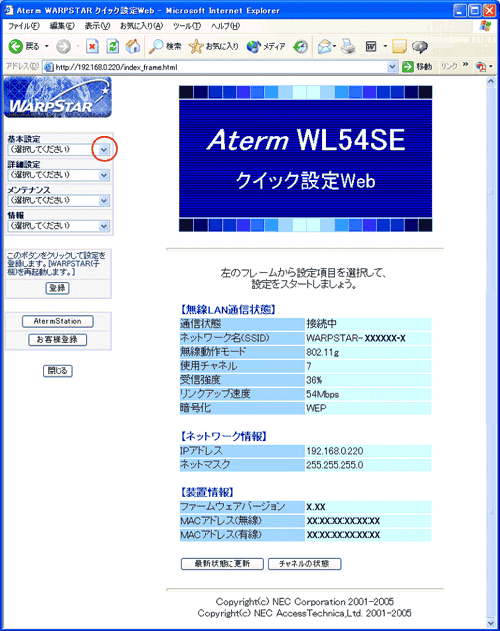

6. 設定画面が表示される
7. [基本設定]の から[基本設定]を選択する

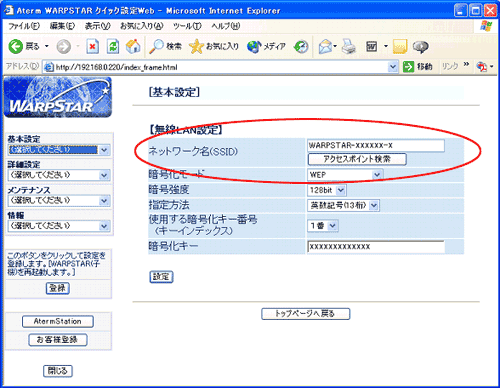

8. [ネットワーク名(SSID)］無線ネットワーク内で使用するネットワーク名(SSID)を入力する
使用する無線LANアクセスポイント(親機)のネットワーク名(SSID)を確認しておいてください。
無線LANアクセスポイント(親機)の場合、ネットワーク名(SSID)の初期値は無線LANアクセスポイント
(本商品)の底面に貼付のラベルに記載されています)。

　

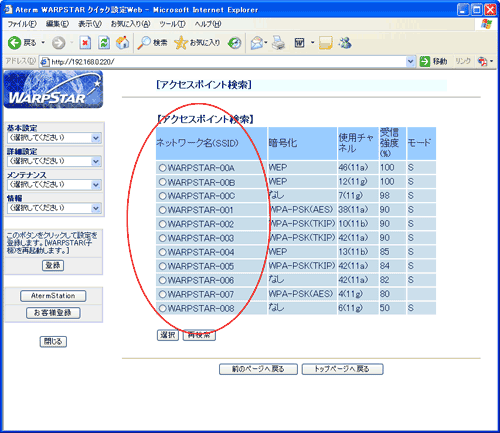

※ [アクセスポイント検索]をクリックして[アクセスポイント検索]画面を表示してネットワーク名
（SSID)を選択することもできます。
1） [アクセスポイント検索]画面で接続するネットワーク名（SSID)をクリックする
2） [選択]をクリックする
　

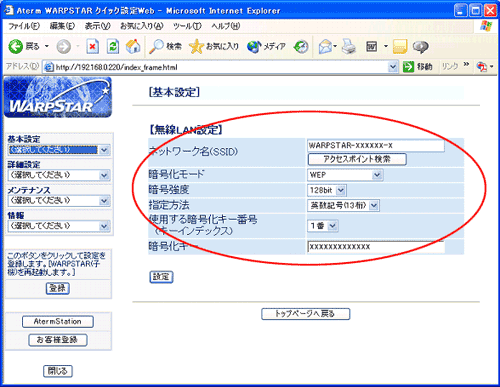

9. 無線LANアクセスポイント（親機）の暗号化設定に合わせて暗号化の設定を行う
・ 無線LANアクセスポイント（親機）に暗号化の設定をしているときは、以下の手順で設定を
行ってください。
・ 無線LANアクセスポイント（親機）に暗号化の設定を行っていないときは手順10に進みます。
WEPの場合
(1) [暗号化モード］で[WEP]を選択します。
(2) 暗号強度を[64bit[弱い]]［128bit[普通]］[152bit[強い]]から選択します。
暗号強度を変更すると、暗号化キーの入力がクリアされます。
(3) [指定方法]から暗号化キーの種類を[英数記号][16進]のいずれかから選択します。
暗号化キー番号（1番〜4番）に暗号化キーを入力します。
※ 暗号化キーを入力し[設定]をクリックすると、入力した内容の表示は"****・・・"に変わります。
※ 英数記号の場合、0〜9、a〜z、A〜Zと下記の記号で構成されている文字列を指定できます。
※「」(バックスラッシュ)はパソコンによっては、「」と表示されます。
　
※ 16進数の場合は、0〜9、a〜f、A〜Fで構成されている文字列を指定できます。
※ 指定した暗号強度によりそれぞれの入力桁数は異なります。
64bit[弱い] 128bit[普通］ 152bit[強い]
英数記号 5桁 13桁 16桁
16進表記 10桁 26桁 32桁

入力例： 0123abcdef　(10桁)
021234567890abcdef9876543210　(26桁)
　　　　　
(4) ［使用する暗号化キー番号］を[暗号キー1番〜暗号キー4番]から選択します。
※ 初期化した場合は、設定がクリアされますので、無線LAN設定ラベル（本商品の底面に貼付のラベル）の使用キーに設定し直してください。
● 暗号化通信の利用可否表
　無線LANアクセスポイント(親機)※1 無線LAN端末(子機)側
WL54SE
WR6650S ◎


※ 同一無線ネットワークにおいて64bitWEP、128bitWEPと152bitWEPの混在はできません。
◎の組み合わせの場合だけ152bitWEPが使用できます。
128bitWEPは40bit鍵のWEP(64bitWEP)を拡張して104bitに鍵にした暗号化機能です。
152bitWEPは、40bit鍵のWEPを拡張して128bit鍵にした暗号機能です。
(128bitWEP/152bitWEPに未対応の無線LAN端末(子機)が存在する場合、64bitWEPでご利用ください。)
WPA-PSKの場合
(1) [暗号化モード］で[WPA-PSK（TKIP）]または[WPA-PSK（AES）]を選択します。
(2) [指定方法]を選択します。
(3) WPA暗号化キーを入力します。

※ 暗号化キーに使用できる文字は以下の通りです。
・8〜63桁の場合：英数記号（0〜9、a〜z、A〜Z、下表の記号）
※「」(バックスラッシュ)はパソコンによっては、「」と表示されます。

・64桁の場合：16進数(0〜9、a〜f、A〜F)

10. [設定]をクリックする。

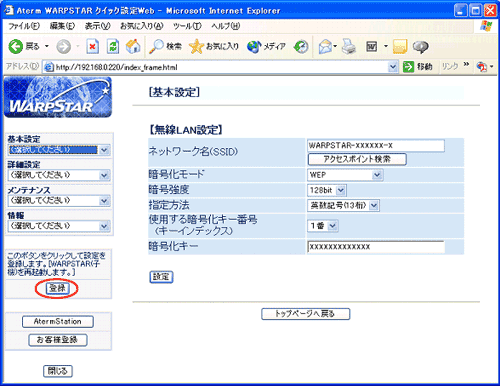

11. [登録]をクリックする。

　
WL54SEが再起動し、設定が登録されます。
設定が終わったらパソコンのIPアドレスをお使いのネットワーク環境(ルータなど)に合わせて
戻してください。

＜お知らせ＞

  • Mac OS XでInternet Explorerをご利用の場合、WWWブラウザの設定画面で設定を変更
    したのに、設定画面に反映されない事があります。詳細はこちらをご覧ください。

  • 無線LANアクセスポイント(親機)でMACアドレスによる接続制限(MACアドレスフィルタリング機能)を行う場合、WL54SEの無線クライアントモードによって次のように設定してください。

    ＜WL54SEの無線クライアントモードが拡張モードまたは標準モードの場合＞
    WL54SEの底面に記載されている無線のMACアドレスを登録することで無線接続するWL54SEを制限できます。
    ＜WL54SEの無線クライアントモードがMACクローンモードの場合＞
    WL54SEの底面に記載されている無線のMACアドレスとWL54SEに接続しているパソコンなどの端末のMACアドレスも登録してください。また、WL54SEに接続する端末が複数台ある場合は、すべての端末のMACアドレスを登録してください。
    → WL54SEでは接続されている複数の端末のうち、最初にアクセスのあった端末のMACアドレスを記憶し、他の端末からのアクセス時はMACアドレスを最初の端末のものに変換します。
    このため、MACアドレスフィルタに未登録の端末が最初にアクセスすると、WL54SEに接続しているすべての端末が無線接続できなくなります。
    また、MACアドレスフィルタに登録済みの端末が最初にアクセスすると、MACアドレスフィルタに未登録の端末でも無線接続できてしまいます。
    さらに、WL54SEのMACアドレスを登録していない場合、WL54SEからすべての端末を外したときには、LINKランプが消灯します。
    WL54SEの電源を入れたときにMACアドレスを登録された端末が接続されていない場合、無線接続できなくなります。
