| 本商品の装置情報や設定内容を表示します。 |
| |
|
※「クイック設定Web」画面に表示されているボタンについての説明はこちら |
●表示モードが標準の場合(PPPoE)
●表示モードが拡張の場合(PPPoE)
●ローカルルータの場合
●無線LANアクセスポイントモードの場合 |
|
| ■表示モードが標準の場合(PPPoE) |
(画面のバージョン表示等は例です。) |
|
| 下記の状態が表示されます。 |
|
| ■装置情報 |
 |
装置名 |
|
|
本商品の装置名が表示されます。 |
|
|
|
ファームウェアバージョン |
|
|
本商品のファームウェアバージョンです。 |
|
|
|
MACアドレス(WAN) |
|
|
WANポートのMACアドレスです。 |
|
|
|
MACアドレス(LAN) |
|
|
ETHERNETポートのMACアドレスです。 |
|
|
| ■無線情報(2.4GHz) |
|
無線動作モード |
|
|
現在使用中の無線動作モードが表示されます。 |
|
|
|
使用チャネル |
|
|
現在使用中のチャネルを表示します。 |
|
|
|
ネットワ−ク名(SSID) |
|
|
無線LANのネットワーク名(SSID)です。 |
|
|
|
MACアドレス(無線1) |
|
|
無線側のMACアドレスです。 |
|
|
| ■無線情報(5GHz) |
|
無線動作モード |
|
|
現在使用中の無線動作モードが表示されます。 |
|
|
|
使用チャネル |
|
|
現在使用中のチャネルを表示します。 |
|
|
|
ネットワ−ク名(SSID) |
|
|
無線LANのネットワーク名(SSID)です。 |
|
|
|
MACアドレス(無線2) |
|
|
無線側のMACアドレスです。 |
|
|
| ■各機能の接続先 |
|
優先接続 |
|
|
「接続先の選択設定」で選択した優先接続先です。 |
|
|
|
UPnP優先接続 |
|
|
「高度な設定」-「NAT/UPnP設定」で「UPnP機能の
優先接続先」に設定した接続先です。 |
|
|
|
自動時刻設定接続 |
|
|
「時刻設定」で設定した時刻を問い合わせる接続先を表示します。 |
|
|
|
複数固定IPサービス接続 |
|
|
「高度な設定」-「高度な設定」-「NAT/UPnP設定」で複数固定IPサービス設定を選択した時に有効となる接続先を表示します。 |
|
|
| ■接続状態 |
|
動作モード |
|
|
本商品の動作モードです。 |
|
|
|
接続先1〜接続先5 [接続設定1〜接続設定5] |
|
|
現在の接続先1〜接続先5の接続状態です。 |
|
|
|
PPPoEブリッジ接続状態 |
|
|
現在のPPPoEブリッジの接続状態です。 |
|
|
| ［接続拒否］または［全切断→接続拒否］ |
|
インターネット接続を切断し、WAN側との接続を拒否するようにします。
すべてのパソコンからの接続が切断されますのでご注意ください。
|
| ［接続拒否解除］ |
|
接続を再開するときにクリックします。
|
| ［最新状態に更新］ |
|
表示を最新状態にしたいときにクリックします。 |
|
|
|
↑ページのトップへ |

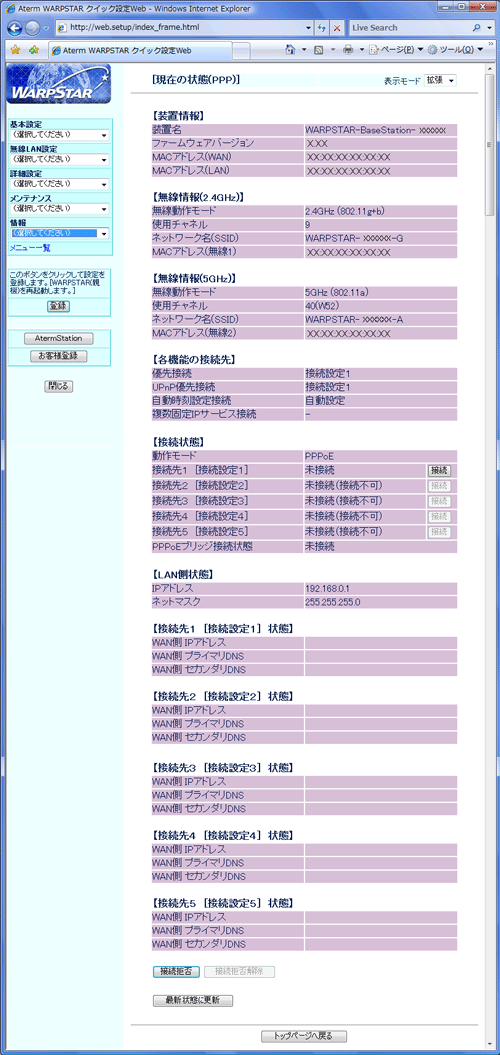

| ■表示モードが拡張の場合(PPPoE) |
(画面のバージョン表示等は例です。) |
|
| 下記の状態が表示されます。 |
|
|
| ■装置情報 |
|
装置名 |
|
|
本商品の装置名が表示されます。 |
|
|
|
ファームウェアバージョン |
|
|
本商品のファームウェアバージョンです。 |
|
|
|
MACアドレス(WAN) |
|
|
WANポートのMACアドレスです。 |
|
|
|
MACアドレス(LAN) |
|
|
ETHERNETポートのMACアドレスです。 |
|
|
| ■無線情報(2.4GHz) |
|
無線動作モード |
|
|
現在使用中の無線動作モードが表示されます。 |
|
|
|
使用チャネル |
|
|
現在使用中のチャネルを表示します。 |
|
|
|
ネットワ−ク名(SSID) |
|
|
無線LANのネットワーク名(SSID)です。 |
|
|
|
MACアドレス(無線1) |
|
|
無線側のMACアドレスです。 |
|
|
| ■無線情報(5GHz) |
|
無線動作モード |
|
|
現在使用中の無線動作モードが表示されます。 |
|
|
|
使用チャネル |
|
|
現在使用中のチャネルを表示します。 |
|
|
|
ネットワ−ク名(SSID) |
|
|
無線LANのネットワーク名(SSID)です。 |
|
|
|
MACアドレス(無線2) |
|
|
無線側のMACアドレスです。 |
|
|
| ■各機能の接続先 |
|
優先接続 |
|
|
「接続先の選択設定」で選択した優先接続先です。 |
|
|
|
UPnP優先接続 |
|
|
「高度な設定」-「NAT/UPnP設定」で「UPnP機能の
優先接続先」に設定した接続先です。 |
|
|
|
自動時刻設定接続 |
|
|
「時刻設定」で設定した時刻を問い合わせる接続先を表示します。 |
|
|
|
複数固定IPサービス接続 |
|
|
「高度な設定」-「NAT/UPnP設定」で複数固定IPサービス設定を選択した時に有効となる接続先を表示します。 |
|
|
| ■接続状態 |
|
動作モード |
|
|
「基本設定」で選択した動作モードです。 |
|
|
|
接続先1〜接続先5 [接続設定1〜接続設定5] |
|
|
現在の接続先1〜接続先5の接続状態です。 |
|
|
|
PPPoEブリッジ接続状態 |
|
|
現在のPPPoEブリッジの接続状態です。 |
|
|
| ■LAN側状態 |
|
IPアドレス |
|
|
本商品のLAN側のIPアドレスです。
「LAN側設定」で設定した値が表示されます。 |
|
|
|
ネットマスク |
|
|
本商品のLAN側のネットマスクです。
「LAN側設定」で設定した値が表示されます。 |
|
|
| ■接続先1〜接続先5 [接続設定1〜接続設定5] 状態 |
|
WAN側IPアドレス |
|
|
WAN側のIPアドレスです。
「接続先設定」で設定した値が表示されます。 |
|
|
|
WAN側プライマリDNS |
|
|
本商品のWAN側のプライマリDNSです。
「接続先設定」で設定した値が表示されます。 |
|
|
|
WAN側セカンダリDNS |
|
|
本商品のWAN側のセカンダリDNSです。
「接続先設定」で設定した値が表示されます。 |
|
|
| ［接続拒否］または［全切断→接続拒否］ |
|
インターネット接続を切断し、WAN側との接続を拒否するようにします。
すべてのパソコンからの接続が切断されますのでご注意ください。
|
| ［接続拒否解除］ |
|
I接続を再開するときにクリックします。
|
| ［最新状態に更新］ |
|
表示を最新状態にしたいときにクリックします。 |
|
|
|
↑ページのトップへ |
| ■ローカルルータの場合 |
(画面のバージョン表示等は例です。) |
| |
| 下記の状態が表示されます。 |
|
| ■装置情報
|
|
装置名 |
|
|
本商品の装置名が表示されます。 |
|
|
|
ファームウェアバージョン |
|
|
本商品のファームウェアバージョンです。 |
|
|
|
MACアドレス(WAN) |
|
|
WANポートのMACアドレスです。 |
|
|
|
MACアドレス(LAN) |
|
|
ETHERNETポートのMACアドレスです。 |
|
|
| ■無線情報(2.4GHZ) |
|
無線動作モード |
|
|
現在使用中の無線動作モードが表示されます。 |
|
|
|
使用チャネル |
|
|
現在使用中のチャネルが表示されます。 |
|
|
|
ネットワ−ク名(SSID) |
|
|
現在使用中のネットワーク名(SSID)です。 |
|
|
|
MACアドレス(無線1) |
|
|
無線側のMACアドレスです。 |
|
|
| ■無線情報(5GHz) |
|
無線動作モード |
|
|
現在使用中の無線動作モードが表示されます。 |
|
|
|
使用チャネル |
|
|
現在使用中のチャネルが表示されます。 |
|
|
|
ネットワ−ク名(SSID) |
|
|
現在使用中のネットワーク名(SSID)です。 |
|
|
|
MACアドレス(無線2) |
|
|
無線側のMACアドレスです。 |
|
|
| ■接続状態 |
|
動作モード |
|
|
「基本設定」で選択した動作モードです。 |
|
|
|
接続状態 |
|
|
現在の接続状態です。 |
|
|
| ■LAN側状態 |
|
IPアドレス |
|
|
本商品のLAN側のIPアドレスです。
「LAN側設定」で設定した値が表示されます。 |
|
|
|
ネットマスク |
|
|
本商品のLAN側のネットマスクです。
「LAN側設定」で設定した値が表示されます。 |
|
|
| ■WAN側状態
|
|
IPアドレス |
|
|
本商品のWAN側のIPアドレスです。
「接続先設定」で設定した値が表示されます。 |
|
|
|
ネットマスク |
|
|
本商品のWAN側のネットマスクです。
「接続先設定」で設定した値が表示されます。 |
|
|
|
ゲートウェイ |
|
|
本商品のWAN側のゲートウェイです。
「接続先設定」で設定した値が表示されます。 |
|
|
|
プライマリDNS |
|
|
本商品のWAN側のプライマリDNSです。
「接続先設定」で設定した値が表示されます。 |
|
|
|
セカンダリDNS |
|
|
本商品のWAN側のセカンダリDNSです。
「接続先設定」で設定した値が表示されます。 |
|
|
|
ドメイン名 |
|
|
本商品のWAN側のドメイン名です。
「接続先設定」で設定した値が表示されます。 |
|
|
| ［IP取得］ |
|
IPアドレスを取得することができます。
|
| ［IP解放］ |
|
IPアドレスを解放します。
|
| [接続拒否] |
|
インターネット接続を切断し、WAN側との接続を拒否するようにします。
すべてのパソコンからの接続が切断されますのでご注意ください。
|
| [接続拒否解除] |
|
接続を再開するときにクリックします。
|
| ［最新状態に更新］ |
|
表示を最新状態にしたいときにクリックします。 |
|
|
|
↑ページのトップへ |

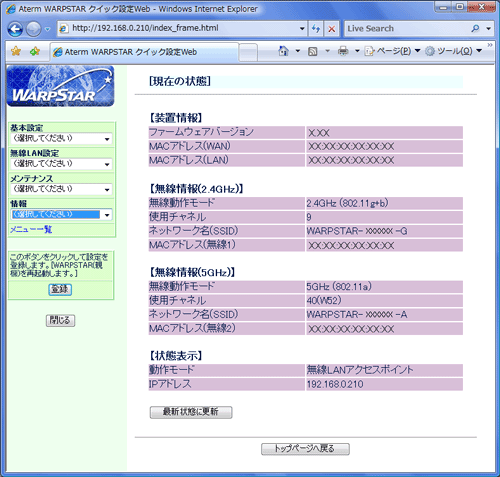

| ■無線LANアクセスポイントモードの場合 |
| ※ |
以下の画面はらくらくWebウィザード(動作モード設定)-[ルータ機能]で使用しない(アクセスポイントモード)選択時のものです。 |
|
「らくらくWebウィザード」は、工場出荷初期状態で初めて「クイック設定Web」を開く操作を行ったときに1度だけ起動される選択式の設定方法です。
「らくらくWebウィザード」を再度表示させるには初期化操作が必要です。
具体的な設定方法は、本商品に添付の「取扱説明書」を参照してください。 |
|
(画面のバージョン表示等は例です。) |
| |
| 下記の状態が表示されます。 |
|
| ■装置情報 |
|
ファームウェアバージョン |
|
|
本商品のファームウェアバージョンです。 |
|
|
|
MACアドレス(WAN) |
|
|
WANポートのMACアドレスです。 |
|
|
|
MACアドレス(LAN) |
|
|
ETHERNETポートのMACアドレスです。 |
|
|
| ■無線情報(2.4GHz) |
|
無線動作モード |
|
|
現在使用中の無線動作モードが表示されます。 |
|
|
|
ネットワ−ク名(SSID) |
|
|
現在使用中のネットワーク名(SSID)です。 |
|
|
|
MACアドレス(無線1) |
|
|
無線側のMACアドレスです。 |
|
|
| ■無線情報(5GHz) |
|
無線動作モード |
|
|
現在使用可能な無線動作モードが表示されます。 |
|
|
|
ネットワ−ク名(SSID) |
|
|
無線LANのネットワーク名(SSID)です。 |
|
|
|
MACアドレス(無線2) |
|
|
無線側のMACアドレスです。 |
|
|
| ■状態表示 |
|
動作モード |
|
|
本商品の動作モードです。 |
|
|
|
IPアドレス |
|
|
本商品のIPアドレスです。 |
|
| ［最新状態に更新］ |
|
表示を最新状態にしたいときにクリックします。 |
|
