| 以下は、無線LAN端末(子機)(WL54SC/WL54AG/WL130NC/WL54SU/WL54TU)での、サテライトマネージャの、無線の通信モードの変更、ネットワーク名の変更、無線LANのデータ保護(暗号化)の設定です。無線LAN端末(子機)ネットワークのセキュリティ保護のためにもデータ保護の設定を行うことをお勧めします。 |
＜お知らせ＞
- Windows(R) XPでWL54SC/WL54AG/WL130NC/WL54SU/WL54TUを使用する場合、Windows
Vista(R)の[ワイヤレスネットワーク接続]を有効にした場合は、サテライトマネージャはご使用できません。
- WL54SC/WL54AG/WL130NC/WL54SU/WL54TUを使用する場合はサテライトマネージャを必ずタスクトレイに常駐した状態でご使用ください。常駐しないと無線LAN接続できない場合があります。
- 同じネットワーク名(SSID)を設定した複数の無線LANアクセスポイント(親機)間をローミング接続する場合、サテライトマネージャの［ネットワーク一覧］のチャネル表示が［状態］の表示と異なる場合があります。［状態］表示の値をご参照ください。
|
|
| ■サテライトマネージャで通信状態を確認する |
| サテライトマネージャで通信している無線LANアクセスポイント(親機)や無線LAN端末(子機)間との通信状態をサテライトマネージャアイコンで確認することができます |
| |
| [タスクトレイにある「サテライトマネージャ」のアイコンを表示] |
 |
WL54SC/WL54AG/WL130NC/WL54SU/WL54TUが正しく接続されていません。 |
 |
無線LANアクセスポイント(親機)が見つかりません。 |
 |
通信相手の機器が見つかりません(アドホック通信のとき)。 |
 |
無線LANアクセスポイント(親機)または通信相手の機器(アドホック通信のとき)が正しく検出できています。
| |
無線LANアクセスポイント(親機)との電波状態 |
 (青3本) |
強い |
 (青2本) |
普通 |
 (黄2本) |
弱い |
 (赤1本) |
限界 |
|
|
|
| ■サテライトマネージャの使い方 |
| [起動のしかた] |
| 1. |
[スタート]（Windows(R)のロゴボタン）-[すべてのプログラム]-[Aterm WARPSTARユーティリティ]-[サテライトマネージャ]をクリックする
タスクトレイにある[サテライトマネージャ]が表示されます。 |
|
| |
| [終了のしかた] |
サテライトマネージャの起動を終了させたいときは、次の手順で行います。
| 1. |
「タスクトレイ」の[サテライトマネージャ]を右クリックする |
| 2. |
［終了］をクリックする |
|
| |
| [通信のしかた] |
| ここでは無線LANアクセスポイント(親機)との通信のしかたについて説明します。通信相手機器が無線LAN端末(子機)の場合は、アドホック通信を参照してください。 |
| 1. |
通知領域(タスクトレイ)にあるサテライトマネージャのアイコンを右クリックし、ポップアップメニューから[プロパティ]をクリックする |
| 2. |
[ネットワーク一覧]タブを選択する |
| 3. |
接続する[ネットワーク名]を選択する
−ネットワーク名がわからない場合−
(1)[状態]タブ−［チャネル状況］をクリックする
(2)[チャネル状況]-[接続中チャネル]-[接続親機]を確認する
(3)[閉じる]をクリックする |
| ※ |
ネットワーク名を変更する場合は、[ネットワーク一覧]タブ-[設定]をクリックし、[ワイヤレスネットワークの設定]画面で通信するネットワーク名を入力してください。
また、新規でネットワーク名を設定する場合は、[ネットワーク一覧]の【新規登録】を選択し、[設定]をクリック後、[ネットワーク名]の設定を行ってください。 |
|
| 4. |
[接続]をクリックする |
| 5. |
[OK]をクリックする |
| |
選択したネットワーク名の左のアイコンが になることを確認してください。 |
|
| |
| ■サテライトマネージャのメニュー |
タスクトレイにあるサテライトマネージャのアイコンを右クリックすると、ポップアップメニューが表示されます。
 |
|

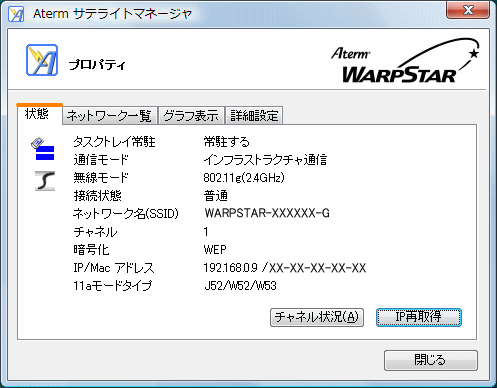

| [プロパティ]-[状態] |
(WL54SC接続時の画面です。) |
| ※ |
無線の接続状態が「強い」または「普通」と表示されることを確認してください。
「強い」または「普通」と表示されないときは、「強い」または「普通」と表示される位置までパソコンを移動してください。
アクセスポイント名が正しく表示されていることも確認してください。 |
| ※ |
[グラフ表示]タブ-「受信強度」で現在の無線の受信強度をグラフで確認することもできます。 |
| ※ |
XR機能を利用可能な無線LAN端末(子機)は、WL54SC/WL54AGおよびWL54AG-SDのみです。 |
| ※ |
XR機能使用時は |
 |
アイコンが無線モードの左に表示されます。 |
| ※ |
Super AG機能使用時は |
 |
アイコンが無線モードの左に表示されます。 |
|
| |
| [プロパティ] |
各タブの詳細な説明は、[プロパティ]をクリックしてください。
| 状態 |
無線LANアクセスポイント(親機)との通信状態を詳細に確認することができます。
| [IEEE802.11aタイプ] |
| ※ |
無線LAN端末(子機)のサポートしているタイプの表示で、現在選択しているタイプの表示ではありません。 |
|
| ネットワーク一覧 |
親機のネットワーク名及び、接続状況等を確認・設定することができます。 |
| グラフ表示 |
通信状態の内容をグラフで確認することができます。 |
| 詳細設定 |
アドホック通信時の無線動作モード、チャネル番号の設定ができます。 |
|
| |
| [らくらく無線スタート] |
無線LANアクセスポイント(親機)とのネットワーク名や暗号化設定を簡単に行うことができます。
| ※ |
設定方法については「つなぎかたガイド」をご参照ください。 |
|
| |
| [接続先切替] |
[プロパティ]の［ネットワーク一覧］で設定したネットワークを切り替えることができます
ネットワークを切り替えるときは、次の手順で行います。
| 1. |
タスクトレイにある[サテライトマネージャ]を右クリックする |
| 2. |
接続先切替を選択する |
| 3. |
切り替えたいネットワーク名を選択する |
|
|
| 4. |
[プロパティ]-[ネットワーク一覧]タブをクリックし、ネットワーク名を確認する |
| |
 |
| |
選択したネットワーク名の左のアイコンがになることを確認してください。 |
| ※ |
無線LANアクセスポイント(親機)にXR機能が設定されているとき |
|
が表示されます。 |
| ※ |
無線LANアクセスポイント(親機)にSuper AG機能が設定されているとき |
|
が表示されます。 |
|
| |
| [新5GHz書き換え] |
新5GHz（W52/W53)に対応していない無線LAN端末（子機）を新5GHz（W52)対応に書き換えることができます
書き換え方法は、ホームページAtermStationの「ダウンロード」のページをご覧ください。 |
| ※ |
新5GHz（W52/W53)に対応していない無線LAN端末（子機）を使用している場合に表示されます。
また、新5GHz（W52/W53)に対応している無線LAN端末（子機）を使用している場合はグレーアウトします。 |
|
| |
| [無線機能を無効化する] |
| 無線LAN機能の有効/無効を切り替えます |
| |
| [タスクバーに常駐する] |
| [タスクバーに常駐する]にチェックをつけるとパソコンを起動したときにタスクバーにサテライトマネージャが表示されます |
| |
| [バージョン情報] |
| サテライトマネージャのバージョン情報が表示されます |
| |
| [終了] |
| サテライトマネージャが終了します |
