無線暗号化を設定する(WEP)

■WEP

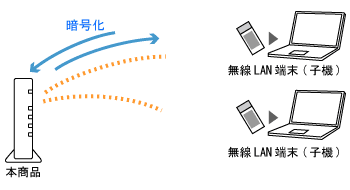

WEPとは、ユーザが指定した任意の文字列(暗号化キー)を無線LANアクセスポイント(親機)と無線LAN端末(子機)に登録することによって、暗号化キーが一致した場合のみ通信ができるようになる機能です。 無線LANアクセスポイント(親機)と無線LAN端末(子機)との間で送受信される無線通信データを暗号化して保護し、第三者からの傍受や盗聴から守ります。 　[64bitWEP]　＜　[128bitWEP]　＜　[152bitWEP]の順で強い暗号がかかります。 　　 　　弱　　 ←　　［暗号強度］　　→　　強 【対応しているWEP】 　 無線LANアクセスポイント(親機)で使用可能なWEP 無 線 L A N 端 末 と し て 使 用 す る 機 器 WL54SC WL54AG WL130NC WL54SE WL54TE WL54SU WL54TU 64bitWEP/128bitWEP/152bitWEP WL11CB WL11CA WL11C2 64bitWEP/128bitWEP WL11C WL11U 64bitWEP WL11E2 64bitWEP/128bitWEP ※ 同一無線ネットワークにおいて、64bitWEP、128bitWEPと152bitWEPの混在はできません。 (128bitWEP/152bitWEPに未対応の無線LAN端末(子機)が存在する場合、64bitWEPでご利用ください。) ※ Windows Vista(R)では「152bit」は設定できません。

■設定方法

暗号化を行う無線LANアクセスポイント(親機)と無線LAN端末(子機)それぞれに設定をする必要があります。 ※ 出荷時の設定については無線LANアクセスポイント(親機)底面のラベルに記載されています。

[無線LANアクセスポイント(親機)の暗号化を設定する]

「クイック設定Web」 1. 「詳細設定」のプルダウンメニュー「無線LAN側設定」の「暗号化モード」で設定する

[無線LAN端末(子機)の暗号化を設定する]

「サテライトマネージャ」を使う

サテライトマネージャの「ネットワーク一覧」タブ-「設定」-「ワイヤレスネットワークの設定」-「暗号化モード」で設定する ※ 「ネットワーク一覧」タブ−「親子同時設定」−「親子同時設定」-「暗号化モード」で無線LANアクセスポイント(親機)・無線LAN端末(子機)同時設定をすることもできます。

「Windows Vista(R)およびWindows(R) XPの[ワイヤレスネットワーク接続]」

・ Windows Vista(R)の場合は、 Windows Vista(R)の［ワイヤレスネットワーク接続］での暗号化設定を参照して設定してください。 ・ Windows(R) XPの場合は、 Windows(R) XPの［ワイヤレスネットワーク接続］での暗号化設定を参照して設定してください。 WL54SC/WL54AG/WL130NC/WL54SU/WL54TUをご利用の場合、Windows(R) XPのワイヤレスネットワーク接続は、152bitWEPに対応していません。 無線LANアクセスポイント(親機)で暗号化を152bitWEPに設定している場合には、いずれかの方法で設定し直してください。 ■WL54SC/WL54AG/WL130NC/WL54SU/WL54TUの場合 ・ 無線LANアクセスポイント(親機)の「暗号強度」を、64bitWEPまたは128bitWEPに変更する。 ・ 無線LAN端末(子機)側のパソコンをサテライトマネージャを使えるように設定し、サテライトマネージャで152bitWEPに設定する。 ・ Windows(R) XP (Service Pack1)以降をパソコンに適用する。 ■WL54SEの場合 ・ ETHERNETボックス(子機)側のパソコンからWL54SEのクイック設定Webで152bitWEPに設定する。 WL11CB/WL11CA/WL11C/WL11Uをご利用の場合、Windows(R) XPでは、サテライトマネージャを使用できません。Windows(R) XPの「ワイヤレスネットワーク接続」で設定してください。

「クイック設定Web(ETHERNETボックス(子機)の場合)」

「クイック設定Web」-「基本設定」で設定する

[らくらく無線スタートを使う場合]

※ 「取扱説明書」に従って設定を行ってください。 ※ WL54TEの場合は、こちらを参照してください。 ※ WL54SC、WL54AG、WL130NC、WL54SU、WL54TU、WL54SE、WL54TEを無線LAN端末(子機)として使う場合に使用することができます。

＜お知らせ＞ 無線LAN アクセスポイント（親機）側に暗号化設定がされていない場合は、 らくらく無線スタートでの設定はできません。 らくらく無線スタートでの設定が失敗した場合は、WL54SEを初期化して設定し直してください。 無線LAN アクセスポイント（子機）側で「MAC アドレスフィルタリング機能」を利用しているとき → 設定する無線LAN 端末（子機）が登録されていない場合は、らくらく無線スタートでの無線設定登録のときに、MAC アドレスフィルタリングにも新たに登録されます。 ただし、MAC アドレスフィルタリングのエントリが制限数いっぱいに登録されている場合は、らくらく無線スタートは失敗になります。 → WL54SE（ETHERNET ボックス）の無線クライアントモードが「MACクローンモード」の場合には、事前に無線LAN アクセスポイント（親機）側へ、WL54SE（ETHERNET ボックス）に接続するすべてのパソコンやゲーム機などのMAC アドレスを登録しておく必要があります。（初期化すると「標準モード」になります） 無線LAN アクセスポイント（親機）側で「ESS-ID ステルス機能（SSID の隠蔽）」を「有効」に設定している場合でもらくらく無線スタートでの設定をすることができます。

[らくらく無線スタートEXを使う場合]

1. 本商品に添付のCD-ROM（ユーティリティ集）をCD-ROMドライブにセットし、「メニュー画面」が表示されたら、Aterm 以外の子機（無線LAN 内蔵パソコン）で「らくらく無線スタートEX」から接続設定する］の［CLICK］をクリックし、「取扱説明書」に従って設定を行う ※ 詳細は「取扱説明書」をご参照ください。 ※ 無線LAN内蔵パソコン（Windows Vista(R)およびWindows(R) XP（Service Pack2以降）搭載）および、Windows Vista(R)およびWindows(R) XP Service Pack2以降を適用したパソコンで、WL54SC/WL54AG/WL130NC/WL54SU/WL54TU/WL54SE/WL54TE以外の無線LAN端末(子機)や、他社製の無線LANカードをご利用の場合に使用することができます。 WL54SC/WL54AG/WL130NC/WL54SU/WL54TUは、「らくらく無線スタート」で設定を推奨しますが、ご使用のパソコンがWindows Vista(R)およびWindows(R) XP（Service Pack2以降）の場合には、「らくらく無線スタートEX」もご使用になれます。ただしその場合は、サテライトマネージャを終了してから設定してください。

＜お知らせ＞ 128bitWEPは、従来の40bit鍵のWEPを拡張して104bit鍵にした暗号機能です。 152bitWEPは、従来の40bit鍵のWEPを拡張して128bit鍵にした暗号機能です。 WEP機能は、完璧に傍受や盗聴から守ることを保証するものではありません。セキュリティを向上させる機能のひとつであるこということをご理解いただきご使用ください。 WEPに設定すると無線通信のスループットが遅くなります。 128bitWEPに対応している無線LAN端末(子機)は、WL11CB/WL11CA/WL11C2/WL11E2です。 (2005年11月現在) 152bitWEPに対応している無線LAN端末(子機)は、WL54SC/WL54AG/WL130NC/WL54SE/WL54TE/WL54SU/WL54TUです。 (2005年11月現在) WEPを使用する場合、無線LANアクセスポイント(親機)と無線LAN端末(子機)の設定は同じにする必要があります。 WL11E2をご使用になる場合は、WL11E2の取扱説明書を参照してください。 クイック設定Webで無線LANアクセスポイント（親機）の暗号化キーを16進に変更する必要があります。 Windows Vista(R)およびWindows(R) XP/2000 Professional上でWARPSTARユーティリティを使用する場合は、管理者権限のあるユーザアカウントでご使用ください。 管理者権限がないと、サテライトマネージャの接続設定や無線LAN接続などができなくなります。 WL54SC/WL54AG/WL130NC/WL54SU/WL54TUを使用する場合はサテライトマネージャを必ずタスクトレイに常駐した状態でご使用ください。常駐しないと無線LAN接続できない場合があります。 無線LAN端末(子機)を同じパソコンに複数同時に使用することはできません。 また、他のネットワークデバイス（ETHERNETポートデバイスなど）とも同時に使用することはできませんので、1台のパソコンに対して使用するネットワークデバイスは1つだけにしてください。
