Windows(R) XPの[ワイヤレスネットワーク接続]での暗号化設定

●暗号化設定を使用してネットワークに接続する
●暗号化設定を使用しないでネットワーク接続をする
●通信状態を確認する

■暗号化設定を使用してネットワークに接続する

<注意事項>

「WPA-PSK(TKIP)モード」および「WPA-PSK(AES)モード」を、ご利用になる場合はサテライトマネージャをご使用ください。
(現在、Windows(R) XPのワイヤレスネットワーク設定からのご利用はサポート外とさせていただきます。)
「WPA-PSK(TKIP)モード」および「WPA-PSK(AES)モード」は、アドホックモードではご利用になれません。
Windows(R) XPの[ワイヤレスネットワーク接続]での暗号化設定は、64bitWEP、128bitWEPが
ご利用になれます。

Windows(R) XPの[ワイヤレスネットワーク接続]アイコンを使って、暗号化の設定をします。

Windows(R) XPの通知領域にある[ワイヤレスネットワーク接続]アイコンを右クリックし、「利用できるネットワークの表示」をクリックする

接続する無線LANアクセスポイント(親機)のネットワーク名(SSID)を選択し、接続をクリックする

【本商品に接続する場合】

・	工場出荷時の本商品のネットワーク名(SSID)は、本体側面に記載されています。
・	[ワイヤレスネットワークの選択]に接続するネットワーク名(SSID)が表示されていないときは、本商品の電源をいったん切って入れ直し、手順2からやり直してください。

(画面の表示ネットワーク名（SSID)は一例です。以降の画面も同様です)

[詳細設定の変更]をクリックする

接続する無線LANアクセスポイント(親機)のネットワーク名(SSID)を選択し、[プロパティ]をクリックする

・	接続する無線LANアクセスポイント(親機)が[優先ネットワーク]に表示されていない場合は[追加]をクリックし、接続する無線LANアクセスポイント(親機)のネットワーク名(SSID)を設定後、手順6へ進みます。

暗号化の設定をする

・暗号化にWEPを設定する場合はこちら
・暗号化にWPA-PSKを設定する場合はこちら

<暗号化をWEPで設定する場合>
→手順6へ進みます。

<すでに暗号化が設定されている場合>

・	すでに接続する無線LANアクセスポイント(親機)に暗号化が設定されている場合は、[ネットワークキー]に暗号化キーを入力し、[接続]をクリックします。
	暗号化の設定を変更する場合は手順3へ進みます。
※	ネットワークキーは無線LANアクセスポイント(親機)の[クイック設定Web]-[無線LAN設定]-[暗号化キー]の「暗号化キー」で確認できます。

「オープンシンステム」を選択する

「WEP」を選択する

「キーは自動的に提供される」のチェックを外す

「ネットワークキー」を入力し、同じものを[ネットワークキーの確認入力]に再入力する
「ネットワークキー」は、アドホック通信するパソコンすべてに同じ暗号化キー(サテライトマネージャの「キー」と同じ設定値)を入力してください。

ASCII文字/16進数の別は入力された文字列の長さを元に自動識別されます。

・ASCII文字の場合		英数字
5文字		無線LANアクセスポイント(親機)に64bitWEPを設定してる場合のみ可
13文字		無線LANアクセスポイント(親機)に128bitWEPを設定してる場合のみ可 (13文字はWL54AGのみ可)
16文字		無線LANアクセスポイント(親機)に152bitWEPを設定してる場合のみ可
・16進数の場合		0～9,A～F
10文字		無線LANアクセスポイント(親機)に64bitWEPを設定してる場合のみ可
26文字		無線LANアクセスポイント(親機)に128bitWEPを設定してる場合のみ可 (26文字はWL54AGのみ可)
32文字		無線LANアクセスポイント(親機)に152bitWEPを設定してる場合のみ可

「キーのインデックス」1～4番は、無線LANアクセスポイント(親機)の「使用する暗号化キー」1～4番に相当します。

10.

[OK]をクリックする

11.

[OK]をクリックする

<暗号化をWPA-PSKで設定する場合>
→手順6へ進みます。

<すでに暗号化が設定されている場合>

・	すでに接続する無線LANアクセスポイント(親機)に暗号化が設定されている場合は、 [ネットワークキー]に暗号化キーを入力し、[接続]をクリックします。
	暗号化の設定を変更する場合は手順3へ進みます。
※	ネットワークキーは無線LANアクセスポイント(親機)の[クイック設定Web]-[無線LAN設定]-[暗号化キー]の「暗号化キー」で確認できます。

<暗号化をWPA-PSKで設定する場合>

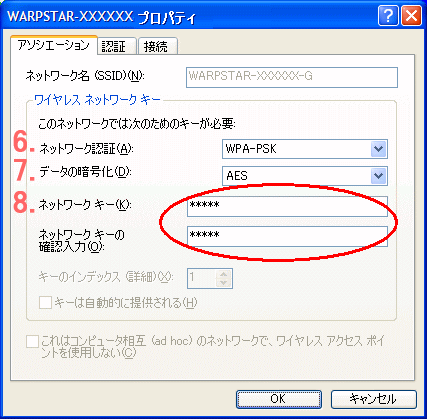

「WPA-PSK」を選択する

「データの暗号化」から「AES」または「TKIP」を選択する

「ネットワークキー」を入力し、同じものを[ネットワークキーの確認入力]に再入力する
「ネットワークキー」は、通信するパソコンすべてに同じ暗号化キー(接続する無線LANアクセスポイント(親機)または無線LAN端末(子機)の「暗号化キー」と同じ設定値)を入力してください。

ネットワークキーには、8～63桁の英数記号、または64桁の16進数を指定できます。

※	ネットワークキーに使用できる文字は以下の通りです。・8～63桁の場合：英数記号(0～9、a～z、A～Z、下表の記号)


	※「」(バックスラッシュ)はパソコンによっては、「」と表示されます

・64桁の場合：16進数(0～9、a～f、A～F)

[OK]をクリックする

10.

[OK]をクリックする

↑ページのトップへ

■暗号化設定を使用しないでネットワーク接続する

無線LANアクセスポイント(親機)または無線LAN端末(子機)どうし(アドホック通信の場合)の接続(通信を確立)をします。
また、無線の設定が正しく行われていることを確認します。

[ワイヤレスネットワーク接続]アイコンを右クリックし、「利用できるネットワークの表示」をクリックする

接続するネットワーク名（SSID)を選択し、[接続]をクリックする

【本商品に接続する場合】

・	工場出荷時の本商品のネットワーク名(SSID)は、本体側面に記載されています。
・	[ワイヤレスネットワークの選択]に接続するネットワーク名(SSID)が表示されていないときは、本商品の電源を切って入れ直し、手順2からやり直してください。

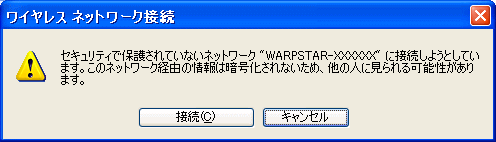

次の画面が表示された場合は、[接続]をクリックする

↑ページのトップへ

■通信状態を確認する

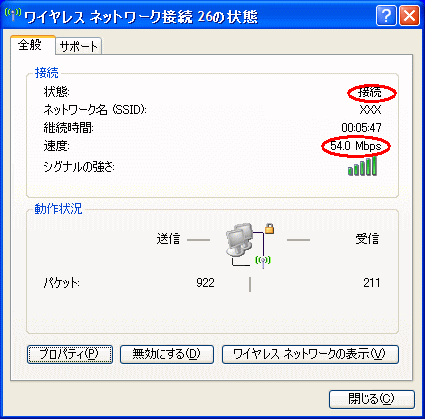

画面右下のタスクトレイに表示されているワイヤレスネットワーク接続アイコンを右クリックし、「状態」をクリックする

無線設定が正しく行われていることを確認する

・	状態は「接続」になっていること
・	速度はWL54AGで通信時の場合は「54Mbps」で表示されていること
※	Super AG機能を利用している場合は「108Mbps」と表示されます。

(画面はWL54AGの例です。)

※	この画面は、無線LAN端末(子機)が無線LANアクセスポイント(親機)に接続(通信を確立)したときの一例です。

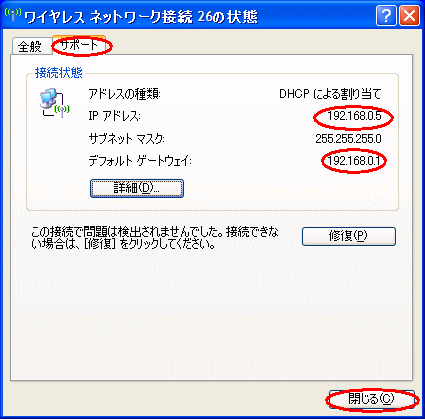

「サポート」タブをクリックし、IPアドレスとデフォルトゲートウェイが正しく「192.168.0.xxx」になっていることを確認したら、「閉じる」をクリックする
