各部の名称と機能
本商品の各部の名称および機能を説明します。
　

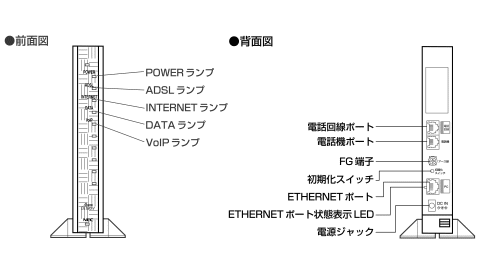

【ランプ表示】

■前面
名称 表示(色) 機能説明
電源 POWERランプ 通常運用状態 緑 点灯 電源が入っています。
橙 点灯 ファームウェアをバージョンアップしています。
− 消灯 電源が切れています。
無線設定動作中 緑 点滅 「らくらく無線スタート」の準備中です。
橙 点灯 「らくらく無線スタート」の設定が完了しています。
点滅 「らくらく無線スタート」で通信中です。
赤 点灯 「らくらく無線スタート」の設定が失敗しています。
更新状態 赤 点灯 設定値を保存しています。
点滅 センターと通信中です。
橙 点滅 センターと通信する準備中です。
通信状態表示 ADSLランプ 緑 点灯 ADSL回線のリンクが確立しています。
遅点滅 ADSL回線の信号検出待ち状態です。
早点滅 ADSL回線の回線状態をチェック中です。
INTERNETランプ 赤 点灯 インターネットに接続できません。
緑 点灯 インターネットに接続できます。
− 消灯 インターネットの契約がされていません。
DATAランプ 緑 点滅 データの送受信をしています。
− 消灯 データの送受信をしていません。
VoIPランプ 緑 点灯 050番号サービスを使用できます。
点滅 050番号サービスを使用中です。
赤 点灯 050番号サービスを使用できません。
橙 点灯 「情報」−「電話の状態と状態の変更」で［IP電話利用停止］に設定されています。
点滅

ADSL one電話サービス回線で電話を使用中です。
− 消灯 050番号サービスの契約がされていません。


■背面
名称 表示 機能説明
電話回線ポート 電話回線 回線ケーブル(添付品)を使用してモジュラージャックに接続するためのポートです。
電話機ポート 電話機 電話回線ケーブルを使用して電話機を接続するためのポートです。
FG端子 アース線 アース線を接続するための端子です。(ネジ径は0.4mm)
(アース線は添付されておりません。)
初期化スイッチ 初期化スイッチ Atermを初期設定（工場出荷状態）に戻すときに利用するスイッチです。
ETHERNETポート PC ETHERNETケーブル（添付品）を使用してパソコンと接続するためのポートです。
ETHERNETポート状態表示LED 緑 点灯 ETHERNETポートのリンクが確立しています。
点滅 ETHERNETポートでデータ送受信中です。
- 消灯 ETHERNETポートのリンクが確立していません。
電源ジャック DC IN ACアダプタを接続します。

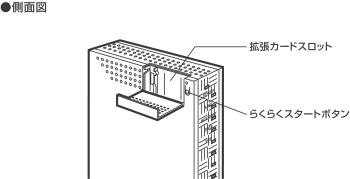

■側面
名称 表示 機能説明
拡張カードスロット - 無線LANを利用する場合に、WL54AGを装着します。
無線AUTOスイッチ - 「らくらく無線スタート」の設定をします。
