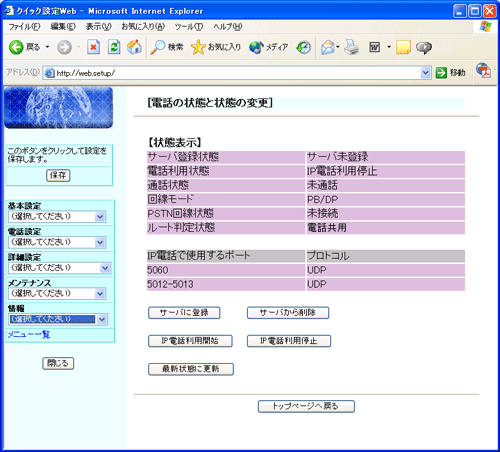

| 本商品の電話機ポートに接続した電話機の状態の表示と状態の変更を行います。 |
| |
|
| ※「クイック設定Web」画面に表示されているボタンについての説明は こちら |
 |
|
| 下記の状態が表示されます。 |
| ■状態表示 |
|
 |
サーバ登録状態 |
|
IP電話のサーバへの登録状態です。 |
|
- サーバ未登録：
サーバに登録されていません。
050番号サービスは、使用できない状態です。
- サーバ登録済：
サーバに登録されています。
|
|
|
|
電話利用状態 |
|
電話利用状態です。 |
|
- IP電話利用停止：
IP電話を利用できません。
サービス契約を確認してください。[IP電話利用停止]をクリックした場合には、
[IP電話利用開始]をクリックしてください。
- IP電話利用不可：
050番号サービスを利用できません。
サーバとの通信に失敗しました。回線の接続状態を確認のうえ、KDDIカスタマー
サービスセンターへお問い合わせください。
- IP電話利用可能：
IP電話を利用できます。
|
|
|
通話状態 |
|
電話機ポートの通話状態です。 |
|
- 未通話：
電話は未使用です。
- IP電話で通話：
050番号サービスで通話中です。
- 加入電話で通話：
ADSL one電話サービスで通話中です。
|
|
|
回線モード |
|
自動検出した電話回線のモードです。 |
|
- PB/DP：
PBまたはDP（10/20ｐｐｓ）で利用可能です。
- DP10：
DP（10ｐｐｓ）回線を認識しました。
- DP20：
DP（20ｐｐｓ）回線を認識しました。
- PB：
PB回線を認識しました。
|
|
|
PSTN回線状態 |
|
PSTN回線（電話回線）の接続状態です。 |
|
- 接続：
PSTN回線が接続されています。
- 未接続：
PSTN回線が接続されていません。
|
|
|
ルート判定状態 |
|
ルート判定状態を表示します。 |
|
- 電話共用
電話共用を示します。
- ADSL専用
ADSL専用を示します。
- ―
050 電話サービスの利用開始前（利用停止）を示します。
050 電話サービスの利用可能時に「電話共用」または「ADSL専用」になります。
|
|
|
IP電話で使用するポート |
|
|
050番号サービスで使用しているポート番号とそのプロトコルです。
このポート番号は、IP電話で優先的に使用しているため、他のアプリケーションでは使用できません。 |
|
|
| [サーバに登録] |
IP電話を利用可能にするために、SIPサーバに登録するときにクリックします。
サーバに登録し、本商品でIP電話を利用できるようにするための手順は、下記の通りです。 |
| 1. |
［サーバに登録］をクリックする |
| 2. |
［IP電話利用開始］をクリックする |
| 3. |
［最新状態に更新］をクリックする
［状態表示］の「サーバ登録状態」が、「サーバ登録済」になることを確認してください。 |
| |
・本商品前面のVoIPランプが赤点灯のときに［サーバに登録］をクリックする
→サーバ登録済みになったときに緑点灯に変わり、IP電話が利用できるようになります。
|
|
|
| [サーバから削除] |
050番号サービスを利用不可にするために、SIPサーバから削除するときにクリックします。
サーバから削除し、本商品でIP電話を利用できなくするための手順は、下記の通りです。
| 1. |
［サーバから削除］をクリックする |
| 2. |
［最新状態に更新］をクリックする
［状態表示］の「サーバ登録状態」が、 「サーバ未登録」になることを確認してください。 |
| |
・本商品前面のVoIPランプが緑点灯のときに［サーバから削除］を クリックする
→サーバから削除されたときに赤点灯に変わり、 IP電話が利用できなくなります。 |
|
|
| [IP電話利用開始] |
050番号サービスの利用開始設定を行います。
※050番号サービスを利用したい場合にクリックします。
本商品前面のVoIPランプが橙点灯の場合にクリックする
→緑点灯に変わり、050番号サービスが利用できるようになります。 |
|
| [IP電話利用停止] |
050番号サービスの利用停止設定を行います。
※050番号サービスを利用したくない場合にクリックします。
本商品前面のVoIPランプが緑点灯のときにクリックする
→橙点灯に変わり、050番号サービスが利用できなくなります。 |
| |
＜お知らせ＞
- 本商品前面のVoIPランプの状態は、下記の通りです。
| VoIPランプの状態 |
説明 |
| 緑点灯 |
050番号サービスを使用できます。 |
| 緑点滅 |
050番号サービスを使用中です(約0.5秒間隔)。 |
| 赤点灯 |
050番号サービスを使用できません。 |
| 橙点灯 |
「情報」-「電話の状態と状態の変更」で ［IP電話利用停止］に設定されています。 |
| 橙点滅 |
ADSL one電話サービスを使用中です(約0.5秒間隔)。 |
| 消灯 |
050番号サービス電話の契約がされていません。 |
|
| |
＜制限事項＞
- ［IP電話利用開始］/［IP電話利用停止］は、受話器を置いた状態(オンフック)で、設定してください。
受話器が上がっている状態(オフフック)では、設定できません。
|
