各部の名称とはたらき

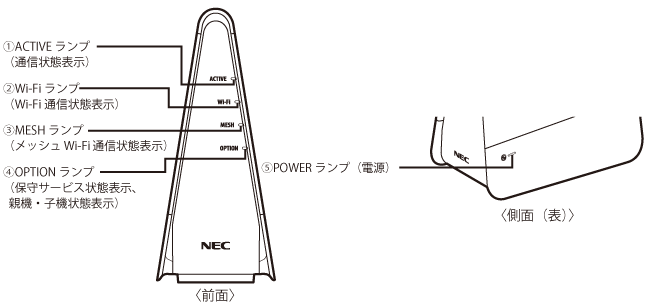

GX621A1(KM) <前面/側面(表)図>

側面(表)図

  1.  ※ 本商品の電源を入れると、いったん側面(表)のすべてのランプが緑点灯します。

親機としてご使用になる場合

【ランプ表示】

ランプの種類 ランプの色
(つきかた)
状態

①ACTIVEランプ
(通信状態表示)

緑(点灯) PPPoEルータモードの場合にPPPリンクが確立しWAN側にIPアドレスが設定されているとき
ローカルルータモードの場合にWAN側にIPアドレスが設定されているとき
IPv4 over IPv6通信モードの場合にIPv4 over IPv6通信が確立しているとき

(速い点滅)
PPPoEルータモードの場合に相手からの応答を確認しているとき
IPv4 over IPv6通信モードの場合にIPv4 over IPv6通信が確立待ちのとき

(遅い点滅)
PPPoEルータモードの場合にPPP認証を再確認しているとき(1秒間隔)
橙(点灯) ブリッジモードのとき
赤(点灯) 回線自動判定時に異常を検知してインターネット通信できないとき
赤(遅い点滅) IPv4 over IPv6通信モードの場合に、回線自動判定の結果、一時的にインターネット通信ができないことを検知したとき
消灯 PPPoEルータモードの場合にPPPリンクが確立していないとき
ローカルルータモードの場合にWAN側にIPアドレスが設定されていないとき
IPv4 over IPv6通信モードの場合にIPv6通信が確立していないとき

②Wi-Fiランプ
(Wi-Fi通信状態表示)

緑(点灯) 2.4GHz帯または5GHz帯で通信可能なとき

(速い点滅)
2.4GHz帯または5GHz帯でデータ送受信しているとき

(点滅)
5GHz帯がW53、W56で動作している場合に、干渉する電波(レーダー波)がないか検出しているとき
消灯 Wi-Fiを使用していないとき

③MESHランプ
(メッシュWi-Fi通信状態表示)

緑(点灯) メッシュ親機として起動しているとき

(点滅)
メッシュWi-Fi未設定もしくは設定中のとき
消灯 メッシュWi-Fiを使用していないとき

④OPTIONランプ
(保守モード通信状態表示)

緑(点滅)
(※1)
ブリッジモードで強制DHCPサーバ機能が動作しているとき
橙 (点滅) ボタンでファームウェアをバージョンアップしているとき
青 (点滅) ボタンによるファームウェアバージョンアップで、最新のファームウェアが適用済みであることを確認したとき
赤 (点滅) ボタンによるファームウェアバージョンアップで、最新のファームウェアが取得できなかったとき
紫(点灯) 遠隔サポートが起動中のとき
紫(点滅) 遠隔サポート許諾確認中のとき
消灯 強制DHCPサーバ機能が動作していないとき
ボタンによるファームウェアバージョンアップをしていないとき
遠隔サポートが起動していないとき

⑤POWERランプ
(電源)

緑(点灯) 電源が入っているとき
緑(点滅) WPSでWi-Fi設定をしているとき
橙(点灯)
(※2)
ファームウェアをバージョンアップしているとき
設定情報の保存をしているとき
WPSでWi-Fi設定が完了したとき
赤(点灯) WPSでWi-Fi設定に失敗したとき
赤(点滅) RESETスイッチによる初期化が完了したとき
消灯 電源が入っていないとき

(※1) ACTIVEランプ、Wi-Fiランプ、MESHランプ、POWERランプの緑とは色味が異なって見える場合があります。

(※2) ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。

メッシュ中継機またはメッシュ機能を利用しない中継機/子機としてご使用になる場合

【ランプ表示】

ランプの種類 ランプの色
(つきかた)
状態

①ACTIVEランプ
(接続状態表示)

緑(点灯) 親機とのリンクが2.4GHz帯のWi-Fiで確立しているとき
橙(点灯) 親機とのリンクが5GHz帯のWi-Fiで確立しているとき
親機とのリンクが有線で確立しているとき
消灯 親機とのリンクが確立していないとき

②Wi-Fiランプ
(Wi-Fi通信状態表示)

緑(点灯) 2.4GHz帯または5GHz帯の電波強度が「強」で、通信可能なとき
緑(点滅) 2.4GHz帯または5GHz帯の電波強度が「強」で、データ送受信しているとき
橙(点灯) 2.4GHz帯または5GHz帯の電波強度が「中」で、通信可能なとき
橙(点滅) 2.4GHz帯または5GHz帯の電波強度が「中」で、データ送受信しているとき
橙(遅い点滅) 5GHz帯がW53、W56で動作している場合に、干渉する電波(レーダー波)がないか検出しているとき
赤(点灯) 2.4GHz帯または5GHz帯の電波強度が「弱」で、通信可能なとき
赤(点滅) 2.4GHz帯または5GHz帯の電波強度が「弱」で、データ送受信しているとき
消灯 Wi-Fiの電波が届いていないとき
Wi-Fi接続設定がされていないとき

③MESHランプ
(メッシュWi-Fi通信状態表示)

緑(点滅) メッシュWi-Fi未設定もしくは設定中のとき
橙(点灯) メッシュ中継機として起動しているとき
消灯 メッシュWi-Fiを使用していないとき

④OPTIONランプ
(保守モード通信状態表示)

緑(点灯)(※3) 子機として動作しているとき(中継機能を停止しているとき)
緑(点滅)(※3) 強制DHCPサーバ機能が動作しているとき
橙(点灯) メッシュ機能を利用しない中継機として動作しているとき
橙(点滅) ボタンでファームウェアをバージョンアップしているとき
青(点滅) ボタンによるファームウェアバージョンアップで、最新のファームウェアが適用済みであることを確認したとき
赤(点滅) ボタンによるファームウェアバージョンアップで、最新のファームウェアが取得できなかったとき
消灯 メッシュ中継機として動作しているとき
強制DHCPサーバ機能が動作していないとき
ボタンによるファームウェアバージョンアップをしていないとき

⑤POWERランプ
(電源)

緑(点灯) 電源が入っているとき
緑(点滅) WPSでWi-Fi設定をしているとき
橙(点灯)
(※4)
ファームウェアをバージョンアップしているとき
設定情報の保存をしているとき
WPSでWi-Fi設定が完了したとき
赤(点灯) WPSでWi-Fi設定に失敗したとき
赤(点滅) RESETスイッチによる初期化が完了したとき
消灯 電源が入っていないとき

(※3) ACTIVEランプ、Wi-Fiランプ、MESHランプ、POWERランプの緑とは色味が異なって見える場合があります。

(※4) ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。

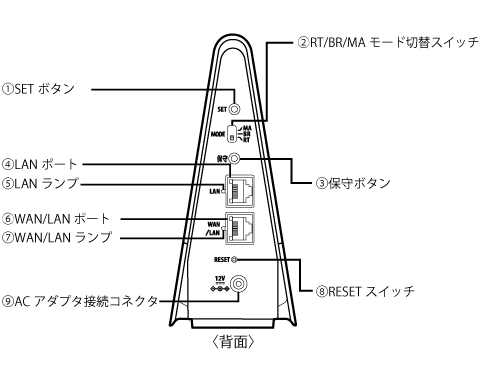

GX621A1(KM) <背面図>

背面図

名 称 説 明

①SETボタン

WPSでWi-Fi設定するときに使用します。
ブリッジモードでクイック設定Webを開くために、強制DHCPサーバを動作させるときに使用します。
ファームウェアをバージョンアップするときに使用します。

②RT/BR/MAモード切替スイッチ

動作モードをメッシュ中継機またはメッシュ機能を利用しない中継機/子機モード(MA側)、ブリッジモード(BR側)またはルータモード(RT側)へ切り替えるときに使用します。

※ 工場出荷状態は、ルータモード(RT側)です。

③保守ボタン

保守用のボタンです。通常は使用しません。
動作モードを、メッシュ機能を利用しない中継機/子機へ切り替えるときに使用します。
ファームウェアをバージョンアップするときに使用します。

④LANポート

LANケーブルを使用してパソコンまたはゲーム機などと接続するためのポートです。
使用するLANケーブルは、カテゴリ5e以上をご使用ください。

※ UTPケーブル推奨

⑤LANランプ

緑(点灯) LANポートのリンクが確立しているとき
緑(点滅) LANポートでデータ送受信しているとき
消灯 LANポートのリンクが確立していないとき

⑥WAN/LANポート

添付のLANケーブルを使用して、ブロードバンドモデムなどと接続するためのポートです。 RT/BR/MAモード切替スイッチが「MA」側のときは、LANポートとして使用することができます。
使用するLANケーブルは、カテゴリ5e以上をご使用ください。

※ UTPケーブル推奨

⑦WAN/LANランプ

緑(点灯) WAN/LANポートのリンクが確立しているとき
緑(点滅) WAN/LANポートでデータ送受信しているとき
消灯 WAN/LANポートのリンクが確立していないとき

⑧RESETスイッチ

初期化するときに使用します。

⑨ACアダプタ接続コネクタ

GX621A1(KM)用ACアダプタを接続します。
