本商品の使いかた

本商品をご利用の際に必要なnanoSIMカードの取り付け/取り外しの方法、設置のしかたについて説明します。

●nanoSIMカードの取り付け/取り外し
●設置のしかた



● nanoSIMカードの取り付け/取り外し

◆注意◆

  • 本商品の電源が入っている状態では、絶対にnanoSIMカードの取り付け/取り外しは行わないでください。
  • nanoSIMカードを取り付けないと、LTEでのデータ通信などをご利用できません。
  • nanoSIMカードをカチッと音がするまでしっかりと押し込んでください。確実にロックされる前に指を離すと、飛び出す可能性がありますのでご注意ください。
  • nanoSIMカードを逆に挿入したり、nanoSIMカード以外のカード(SDカードなど)を挿入しないでください。故障する場合があります。
  • 取り外したnanoSIMカードは紛失しないようにご注意ください。
  • nanoSIMカードを取り付ける際の注意事項は、本商品の製品サポートページの「マニュアル」-「動画マニュアル」を参照してください。(2020年2月現在)

nanoSIMカード取り付け方法

1.
本商品を裏返し、裏面が見える状態にします。
2.
nanoSIM カードのIC部分(金属端子部)を下にして、nanoSIM カードスロットに載せます。
3.
nanoSIM カードを上から軽く押さえ、トレー部分を押し下げたまま、矢印方向に「カチッ」と音がするまでスライドさせ、押し込みます。

◆補足◆

  • 切り欠きの方向にご注意ください。
  • nanoSIMカードが正しく取り付けられているかご確認ください。
設定画面イメージ

◆注意◆

  • nanoSIMカードの取り付け/取り外しのときは、IC部分に触れたり、傷つけたりしないようにご注意ください。
4.
nanoSIMカードが奥まで挿入されていることを確認します。
5.
本商品を再度裏返し、表面が見える状態に戻します。

nanoSIMカード取り外し方法

1.
本商品の電源が入っているときは、本商品からACアダプタを取り外します。
2.
本商品を裏返し、裏面が見える状態にします。
3.
nanoSIMカードを①の方向へカチッと音がするまで押し込み、戻します。
少し出てきたnanoSIMカードを上から軽く押しながら②の方向へスライドして取り外します。
設定画面イメージ
4.
本商品を再度裏返し、表面が見える状態にします。

● 設置のしかた

■ 置き場所を決める

本商品には電源、回線、パソコンなどを接続します。ケーブルの長さが決まっているものもあるので、ポイントとなる点をいくつかあげます。
実際の接続は、「つなぎかたガイド」を参照してください。

  • 親機(本商品)はLTE回線の電波が届くところに置く
  • 親機用の電源コンセントはあるか?

    → 電源コンセントを確保しましょう。

  • 子機(パソコンなど)から無線で電波の届く距離に置く

    → 子機を設定するときは、親機のそばで設定しましょう。

◆警告◆注意

  • 本商品を落とさないでください。落下によって故障の原因となったり、そのまま使用すると火災・感電の原因となることがあります。万一、本商品を落としたり破損した場合は、すぐに本商品のACアダプタをコンセントから抜いて、本商品の添付品「お問い合わせ・アフターサービス」記載のお客様相談窓口にご連絡ください。

◆注意◆注意

  • 大きな衝撃や振動などが加わる場所には設置しないでください。また、垂直面以外の壁や天井などには設置しないでください。振動などで落下し、故障、けがの原因となります。
  • ベニヤ板などのやわらかい壁には設置しないでください。確実に固定できる場所に設置してください。ネジが外れ落下し、故障、けがの原因となります。
  • 壁掛け設置されている状態で、本商品にケーブルを接続したり、スイッチの操作などを行う際には、必ず本商品を手で支えながら行ってください。落下すると、故障、けがの原因となります。

◆補足◆

  • 無線で届く範囲は壁や家具、什器など周囲の環境により短くなります。
  • 親機と子機は1m以上離してお使いください。
  • 本商品は、アンテナが内蔵されています。設置位置により十分な通信特性が得られない場合があります。
  • 本商品をコードレス電話機やテレビ、ラジオなどの近くで使用すると、コードレス電話機の通話にノイズが入ったり、テレビ画面が乱れるなど受信障害の原因となることがあります。このような場合は、お互いを数m以上離してお使いください。

■ 設置する

本商品は、前後左右5cm、上5cm以内に、パソコンや壁などのものがない場所に設置してください。 壁掛けの場合は壁掛け面を除きます。

◆警告◆警告

ACアダプタを接続および設置する際は、以下のことにご注意ください。

  • ACアダプタおよび電源コードは、必ず本商品に添付のものをお使いください。また、本商品に添付のACアダプタは、他の製品に使用しないでください。
  • 風通しの悪い場所に設置しないでください。
  • ACアダプタにものをのせたり布を掛けたりしないでください。
  • たこ足配線にしないでください。
  • ACアダプタをコンセントに差し込んだ状態で、ACアダプタに強い衝撃や無理な力を与えたり、ねじったりしないで、まっすぐ抜き差ししてください。特に、回転式の抜け止め型コンセントへ抜き差しする場合には、無理な力をかけないように注意してください。ACアダプタが割れたり、壊れたりする場合があり、火災、感電、故障の原因となります。

◆注意◆注意

  • 狭い場所や壁などに近づけて設置しないでください。内部に熱がこもり、破損したり火災の原因となることがあります。
  • 本商品の上にものを置いたり、重ね置きはしないでください。

壁掛けの場合

◆補足◆

  • 壁掛け用ネジ(2本)はお客様でご用意ください。

    推奨:丸頭 木ネジ M 3.1×16

1.

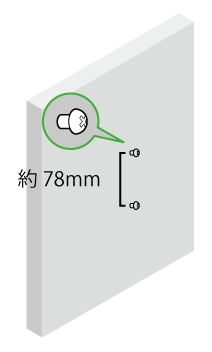

本体を取り付ける位置を決め、壁に、縦に2箇所ネジを取り付けます。(ネジの間隔:約78mm)
イメージ
2.
ネジに、本体裏面(ラベル面)の取り付け穴を差し込み、下方向へスライドさせて固定します。 設定画面イメージ

◆補足◆

  • 壁から取り外す場合は、図のように、本体を上側へ引き上げて、取り外してください。取り外すときは、本体の両側を持ってください。

  • 本商品を壁掛けで使用する場合、同じ場所に長期間設置すると、壁紙が変色(色あせ)する場合があります。

固定する場合

◆補足◆

  • 固定用ワイヤーはお客様でご用意ください。
  • 固定用ワイヤーの使いかたについては、固定用ワイヤーの取扱説明書などを参照してください。
以下は取り付け例です。
1.

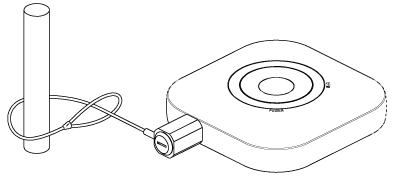

本体の固定用の取り付け穴に固定用ワイヤーを取り付けます。
イメージ
2.
固定用ワイヤーが外れないことを確認し、本体を設置します。 設定画面イメージ

◆注意◆

  • 不安定な場所には取り付けないでください。
  • 固定用ワイヤーを無理に固定用の取り付け穴に押し込んだり、取り付けた状態で無理に引っ張らないでください。
    故障、破損の原因となります。
  • 本体および固定用ワイヤーが故障した場合は、直ちに使用を中止してください。
  • 本商品を固定設置の際に、万一発生した盗難事故等による被害に対しての補償は、一切出来かねますので、ご了承ください。
