IPパケットフィルタリング

あらかじめ設定した条件にしたがって、パケットを選択的に通過させたり、通過を禁止したりする機能です。アプリケーションやネットワークに応じて不必要なパケットの送受信を拒否することができます。不必要なパケットの送受信を制限することができるので、セキュリティの高いネットワークが構築できます。
本商品では、「パケットフィルタエントリ」のパターンを最大50個設定できます。

◆補足◆

  • IPパケットフィルタの最低限必要なセキュリティ設定については工場出荷状態から設定されています。特に必要がなければそのままご利用いただいて問題ありません。

設定を行う前に

設定手順

OS、ブラウザの種類など、ご利用の環境によっては表示内容が異なる場合があります。

クイック設定Webで設定します。
1.
「詳細設定」-「パケットフィルタ設定」をクリックします。
2.

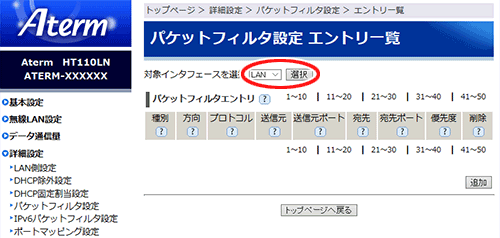

「対象インタフェースを選択」で「LAN」を選択し、「選択」をクリックします。 設定画面イメージ

◆補足◆

  • WAN側のIPアドレスを指定するなど本商品より外側の通信を制御する場合は、「対象インタフェースを選択」で「WAN」を選択してください。
3.

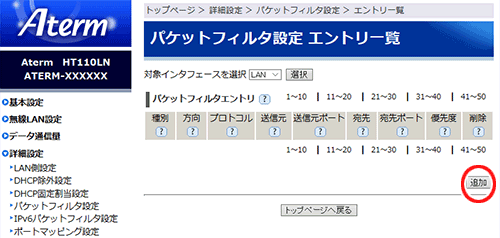

「追加」をクリックします。 設定画面イメージ
4.

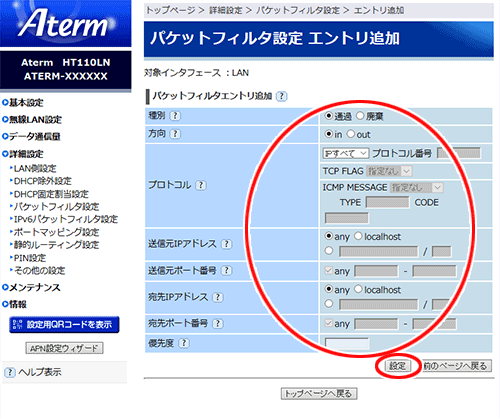

設定情報を入力し、[設定]をクリックします。
  • 種別
    パケットを通す場合は「通過」、パケットを通さない場合は「廃棄」を選択します。
  • 方向
    本商品に向かっていくパケットに対する条件を設定する場合は「in」を選択します。
      (例) 外部 → 本商品 ← 端末(パソコンなど)
    本商品から離れていくパケットに対する条件を設定する場合は「out」を選択します。
      (例) 外部 ← 本商品 → 端末(パソコンなど)
  • プロトコル
    プロトコルを指定します。
    「その他」を選択した場合は、「プロトコル番号」を入力します。「TCP」を選択した場合は、「TCP FLAG」を指定することができます。「ICMP」を選択した場合は、「ICMP MESSAGE」を指定することができます。
  • 送信元IPアドレス
    送信元のIPアドレスを指定します。
    すべてのIPアドレスからのパケットを対象とする場合は「any」、本商品からのパケットを対象とする場合は「localhost」を選択します。個別のIPアドレスを指定する場合は入力欄を有効にして、IPアドレスとネットマスクを入力します。
  • 送信元ポート番号
    送信元のポート番号を指定します。
    [プロトコル]で「TCP」、「UDP」を選択した場合に設定できます。すべてのポート番号を対象とする場合は、「any」にチェックします。
  • 宛先IPアドレス
    宛先のIPアドレスを指定します。
    すべてのIPアドレスからのパケットを対象とする場合は「any」、本商品へのパケットを対象とする場合は「localhost」を選択します。個別のIPアドレスを指定する場合は入力欄を有効にして、IPアドレスとネットマスクを入力します。
  • 宛先ポート番号
    宛先のポート番号を指定します。
    [プロトコル]で「TCP」、「UDP」を選択した場合に設定できます。すべてのポート番号を対象とする場合は、「any」にチェックします。
  • 優先度

    フィルタエントリが複数ある場合は、数字の小さいエントリに設定された条件を優先的に評価します。入力できる値は、1~50です。同じ番号は使えません。

設定画面イメージ

◆補足◆

  • 192.168.XXX.2~192.168.XXX.5のようなIPアドレスの範囲を指定した設定はできません。
5.

「設定内容を更新しました。」と表示されたら、設定は完了です。

◆補足◆

  • 設定値を間違えて設定した場合、修正はできません。エントリ一覧から削除して、設定をやり直してください。
