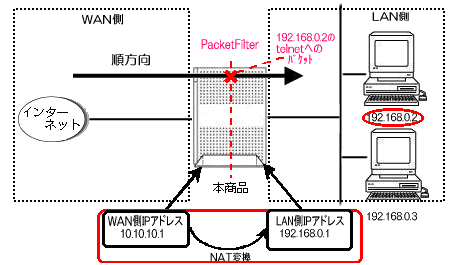

ただし、23番(telnet)ポート宛のパケットは通したくない場合
| 1. | 本商品の「クイック設定Web」を開く |
| 2. | 「詳細設定」-「ポートマッピング設定」をクリックする |

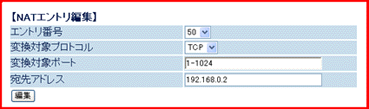

| 3. | ［NATエントリ編集］欄で下記のように設定する |
 | |
|
※ 変換対象ポートは設定したいポートを入力してください。 入力形式はパケットフィルタ設定の送信元ポート/宛先ポートと同様です。 （この例での変換対象ポートの設定は、範囲指定です。） | |
| 4. | [編集]をクリックする |
| 5. | ［NATエントリ］の[最新状態に更新]をクリックする |
| 6. | 編集したNATエントリの「エントリ番号(50)」のチェックボックスを チェックする |
| 7. | [適用]をクリックする |
| 8. | 続けて、「詳細設定」-「パケットフィルタ設定」を開く |

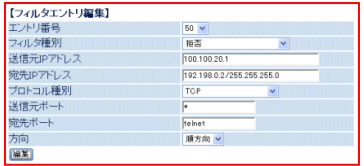

| 9. | ［フィルタエントリ編集］欄で下記のように設定する |
 | |
|
※ 送信元ポート/宛先ポートには、
パケットを拒否したいポート番号/サービス名を入力してください。 （この例での宛先ポートの設定は、ニーモニック設定です。） | |
| 10. | [編集]をクリックする |
| 11. | ［フィルタエントリ］の[最新状態に更新]をクリックする |
| 12. | 編集したフィルタエントリの「エントリ番号(50)」のWAN側チェックボックスを チェックする |
| 13. | [適用]をクリックする |
| 14. | [登録]をクリックし、 本商品を再起動する |

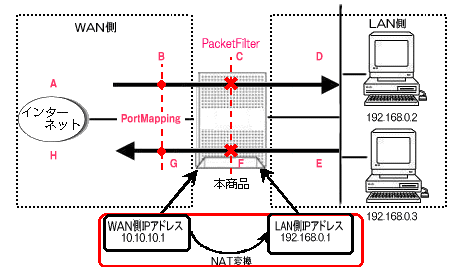

＜ポートマッピングとパケットフィルタの設定適用順＞
- ポートマッピングとパケットフィルタを組み合わせた設定の場合には、 下記のようにパケットが処理されます。
 ※ 矢印はパケットの流れを示しています。 |
 |
- WAN側からLAN側に流れてくるパケット
(A→B→C→D)
「A.ポートマッピング→B.パケットフィルタ」 の順番に処理を行います。
- LAN側からWAN側に流れてくるパケット
(E→F→G→H)
「A.パケットフィルタ→B.ポートマッピング」 の順番に処理を行います。
