各部の名称とはたらき

MP02LS

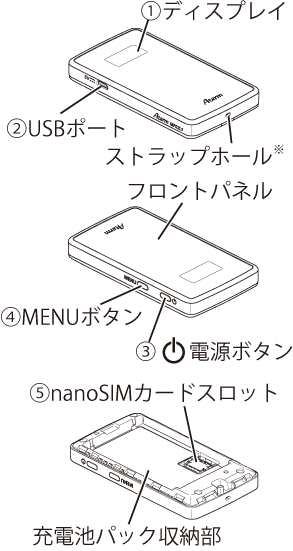

● MP02LS本体

設定画面イメージ

※ ストラップの取り付け方法は「ストラップの取り付けかた」を参照してください。



名 称 はたらき
①ディスプレイ (※1) 本商品の状態や通知情報などが表示されます。
また、本商品の情報を確認したり主要な設定を行うことができます。
②USBポート 添付のUSBケーブルを接続するときに使用します。
③電源ボタン 電源を入れたり切ったりします。
ディスプレイのメニューや項目を確定するときに使用します。
ディスプレイを消灯/点灯するときに使用します。
休止状態に移行したり、復帰するときに使用します。
④MENUボタン ディスプレイのメニューや項目を選択すると きに使用します。
⑤nanoSIMカードスロット nanoSIMカードを挿入します。

(※1) 本商品の操作が一定時間(約30秒)なかったときは、ディスプレイが消灯します。再度ディスプレイを表示させるには、電源ボタンを短押ししてください。(消灯しないように設定することはできません)

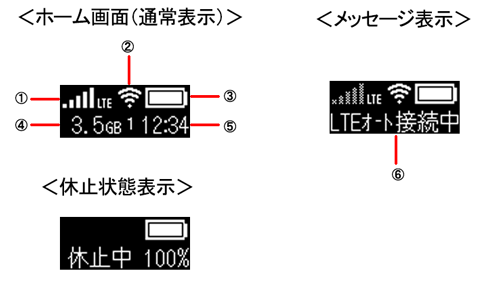

● ディスプレイ

ルータモード

【おもなステータスアイコン】
名 称 表示 状態 説 明
①電波受信レベル/接続状態 アイコンイメージ 点灯 LTEでインターネットに接続しているとき
LTEの信号の強度を5段階で表示
アイコンイメージ点灯 3Gでインターネットに接続しているとき
3Gの信号の強度を5段階で表示
アイコンイメージLTE点滅 LTEオート接続中のとき
アイコンイメージ 点灯 LTE/3Gでインターネット接続ができないとき
(LTE/3GのAPN(接続先)設定内容が間違っている場合)
アイコンイメージ 点灯 LTE/3Gでインターネット接続ができないとき
アイコンイメージ点灯 国際ローミングでインターネットに接続しているとき
アイコンイメージ 点灯 LTE/3Gが圏外のとき
アイコンイメージ 消灯 LTE/3G機能がオフのとき(※1)
②無線LAN状態  アイコンイメージ 点灯 無線LANが動作中のとき
(下の数字は接続台数)
点滅 5GHz帯を設定した場合、または設定されている状態で電源を入れた場合に、干渉する電波(レーダー波)がないか検出しているとき
アイコンイメージ 消灯 無線LAN機能がオフのとき
③電池状態/有線接続の状態 アイコンイメージ 点灯 電池残量を6段階で表示
アイコンイメージ 点灯 充電中
アイコンイメージ 点灯 LAN側をUSBで接続しているとき(※2)
④データ通信量 アイコンイメージ 点灯 現在のデータ通信量(累計値)を表示
⑤時刻表示 アイコンイメージ 点灯 現在の時刻を表示
⑤電池残量 アイコンイメージ 点灯 電池残量の目安を%で表示
(充電中/休止状態/電源OFFのとき)

(※1) ユーザ設定やデータ通信量管理機能などで通信機能が停止されているとき

(※2) クイック設定Web の「USB テザリング機能」で「使用する」のチェックが外れている場合は表示されません。



【メッセージ表示】
メッセージ 説明
Please Wait 起動時に表示します。
休止状態に移行します 休止状態に移行するとき表示します。ホーム画面のとき電源ボタンを押し続け「休止状態に移行します」と表示されたら放すことで休止状態に設定できます。
Power OFF 電源を切るとき表示します。ホーム画面のとき電源ボタンを押し続け「Power OFF」と表示されたら放すことで電源を切ることができます。
再起動します 再起動するとき表示します。
休止中 休止状態中に電源ボタンを押すと表示します。
LTEオート接続中 LTE接続処理中に表示します。
接続キャンセル? LTEオート接続中にキャンセルするとき表示します。
LTEオート接続をキャンセルします LTEオート接続をキャンセルするとき表示します。
SIMを認識できません

nanoSIMカード未挿入の場合に表示します。挿入されるまで表示します。SIMが挿入されていても、認識していないときは、このメッセージが表示されます。

新ファームウェア公開中

新しいファームウェアが公開されると表示します。

ファームウエアを更新してください。

新APNリスト公開中 新しいAPNリストが公開されると表示します。最新のAPNリストに更新してください。詳細は、「APNリストを更新する」を参照してください。
APNを確認してください LTEのAPN(接続先)設定内容が間違っている場合に表示します。APN設定内容を確認してください。
APN(接続先)など接続に必要な設定を再確認してください。それでも表示されるときは、LTE回線の状態が良くない場合があります。ご契約の通信事業者へお問い合わせください。
ダウンロード中 ダウンロード中に表示します。
更新完了 APNリスト更新で更新が完了したときに表示します。
更新失敗 ファームウェア更新およびAPNリスト更新で更新が失敗したときに表示します。
WAN側未接続 ファームウェア更新およびAPNリスト更新時にLTE/3G接続していないときに表示します。
WPS設定中 WPSを設定しているときに表示します。
設定完了 WPSでWi-Fi設定が完了したときに表示します。
設定失敗 WPSでWi-Fi設定が失敗したときに表示します。
WPSキャンセル WPS設定中にキャンセルしたとき表示します。
レーダー検出2.4GHzを使用 5GHz帯に設定された状態でレーダー検出し、2.4GHz帯を使用するとき表示します。
5GHzを使用します 5GHz帯に設定したときに表示します。
PIN未認証 →コード入力 PIN認証が有効の場合に表示します。解除されるまで表示します。PINコードを入力して解除してください。詳細は「nanoSIMカードのPINコードを設定する」を参照してください。
PINロック中 →コード入力

PINコード入力を3回間違えると表示します。解除するまで表示します。

PINロックを解除してください。

ロックを解除しました コード認証が正しく入力され、ロックを解除したとき表示します。
PUKロック中

PUKコード入力を10回間違えると表示します。PUKロックされると装着しているSIMはご利用になれません。

ご契約の通信事業者にお問い合わせください。

通信量が上限を超えました

データ通信管理機能で設定した場合、データ通信量が設定した上限値を超過したときに表示します。

データ通信管理機能の設定値を変更するか、データ通信量をリセットしてください。

通信量超過 通信停止中

データ通信管理機能で設定した場合、データ通信量が超過して通信を停止しているとき表示します。

Please set Battery Pack 充電池パックを取り付けていない状態でACアダプタまたはUSB接続したときに表示します。
いったん本商品に接続しているUSBケーブルを取り外し、充電池パックを取り付けてください。
電池残量不足
Low battery

電池残量が5%以下で表示します。

充電してください。

高温のため充電不可

ACアダプタまたはUSB接続時に装置の表面温度が約58度以上になると表示します。

しばらく経ってから充電してください。

高温検出 電源OFF

装置の表面温度が約76度以上になると表示します。

しばらく経ってから電源を入れて使用してください。

高温のため通信停止中

装置の表面温度が約60度以上になると表示します。

しばらく経ってから電源を入れて使用してください。
